Генератор SIGLENT SDG8004A (SDG8002A)

Генератор SIGLENT SDG8004A (SDG8002A)

• 2/4 канала, максимальная выходная частота 4 ГГц при 10 Гвыб/с, 5 ГГц при 12 Гвыб/с
• Поддерживает функцию воспроизведения многослойных последовательностей волновых сигналов, с максимальным объемом памяти для волновых форм 4 Гбит/с на канал.
• 16-битное вертикальное разрешение
• Он может выдавать векторные сигналы с полосой пропускания до 2 ГГц.
• Поддерживает PRBS до 1,25 Гбит/с.
• Поддерживает вывод сигналов Bluetooth, OFDM, IoT, LTE и Wi-Fi.

Генератор функциональных/произвольных сигналов серии SDG8000A имеет до 4 аналоговых выходных каналов, 16-битное вертикальное разрешение, максимальную частоту дискретизации 12 Гвыб/с (интерполяция), выходную частоту до 5 ГГц и максимальную полосу пропускания модуляции до 2 ГГц. Максимальное пространство для хранения данных составляет 4 Гбит/с на канал, что обеспечивает более длительное время работы без потери полосы пропускания сигнала. Благодаря поддержке SigIQPro, он также может выдавать сигналы связи, такие как Bluetooth, Wi-Fi и LTE. Кроме того, SDG8000A обеспечивает высокоскоростной вывод последовательного кодового сигнала (HSS), поддерживает вывод сложных многослойных последовательностей сигналов и имеет функции многоимпульсного, многотонального и частотно-модулированного режима, что отвечает широкому спектру требований к тестированию в области связи, промышленности и научных исследований.

	Максимальная выходная частота	Максимальная частота дискретизации	Вертикальное разрешение	Длина волновой формы	Каналы
SDG8004A	4 ГГц при 10 Гвыб/с, 5 ГГц при 12 Гвыб/с	10 Гвыб/с, опционально 12 Гвыб/с	16-бит	2 Gpts, опционально 4 Gpts	4
SDG8002A	4 ГГц при 10 Гвыб/с, 5 ГГц при 12 Гвыб/с	10 Гвыб/с, опционально 12 Гвыб/с	16-бит	2 Gpts, опционально 4 Gpts	2

Основные характеристики

• Благодаря технологии EasyPulse, устройство может генерировать прямоугольные/импульсные сигналы с низким уровнем дрожания, а также обеспечивает точную настройку ширины импульса, фронтов нарастания/спада с чрезвычайно высокой точностью и диапазоном регулировки.
• Поддерживаются однополярный и дифференциальный режимы вывода.
• Поддерживается функция многоимпульсного вывода, которая может использоваться для измерения параметров переключения силовых устройств и оценки их динамических характеристик.
• Поддержка многотональных и коротких звуковых сигналов.
• 196 встроенных произвольных форм сигналов

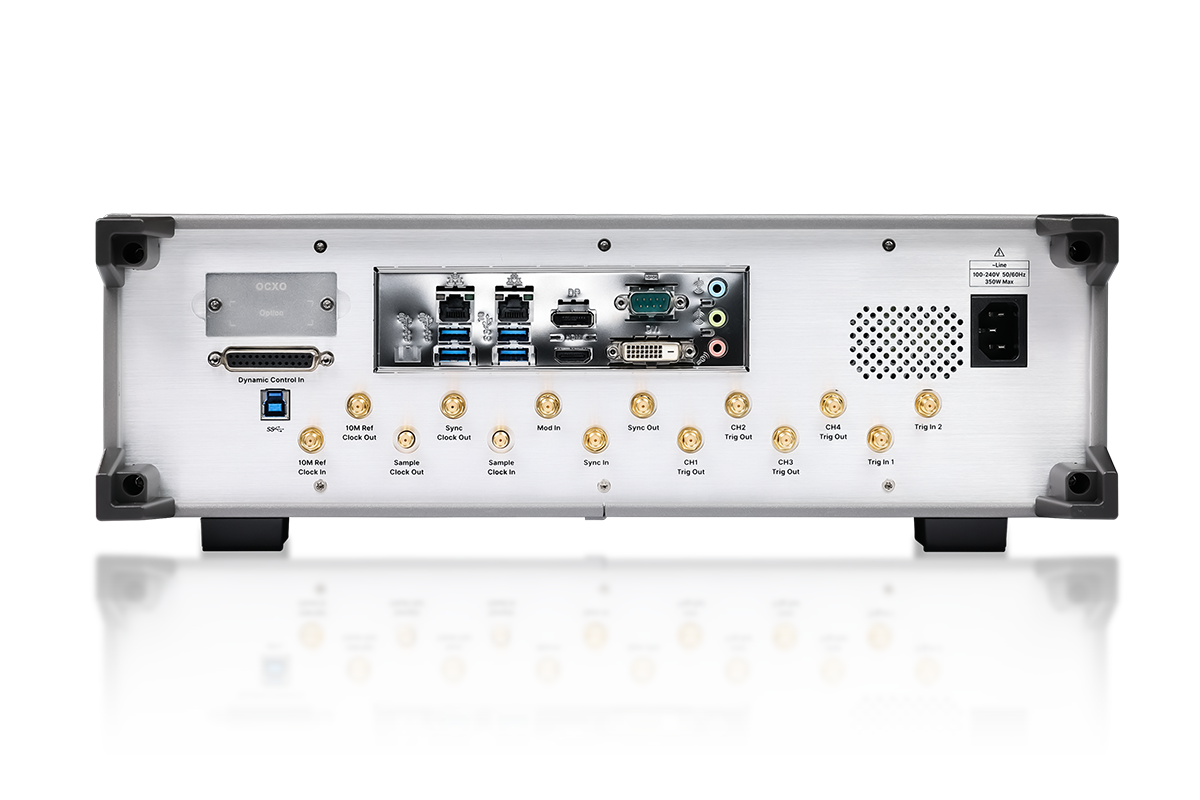

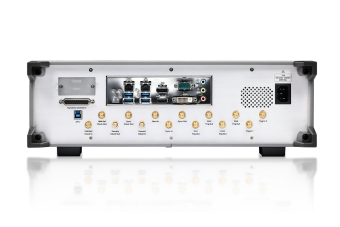

• Стандартные интерфейсы: USB Host, USB Device (USBTMC), LAN (VXI-11); опционально GPIB.
• Встроенный жесткий диск SSD емкостью 250 ГБ.
• Встроенный веб-сервер поддерживает управление прибором через веб-браузер.
• 7-дюймовый сенсорный дисплей
