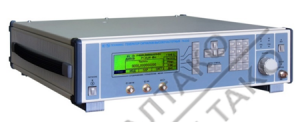

Генератор сигналов высокочастотный Г4-227

Наименование параметра

Значение

Диапазон частот

от 9 кГц до 6 ГГц

Дискретность перестройки частоты

1 Гц

Основная погрешность установки частоты

± 3х10-7 Гц

Диапазон установки уровня мощности выходного сигнала на основном выходе

от минус 10 до 13 дБм

Основная погрешность установки опорного уровня мощности

± (0,5 – 1,0) дБ

Нестабильность уровня мощности выходного сигнала за любой 15-минутный интервал времени

не более 0,1 дБ

Метрологические характеристики генератора в режиме работы ЧМ:

- диапазон частот модулирующего сигнала

от 1 до 100 кГц

- диапазон установки девиации частоты (с учетом значения несущей частоты)

от 12,5 до 4000 кГц

- основная погрешность установки девиации частоты

± (20 – 25)%

Метрологические характеристики генератора в режиме работы АМ:

- диапазон частот модулирующего сигнала

от 0,05 до 5,0 кГц

- диапазон установки коэффициента амплитудной модуляции

от 1 до 100 %

- основная погрешность установки коэффициента амплитудной модуляции

± (0,25М + 0,2)%

Метрологические характеристики генератора в режиме работы ИМ:

- диапазон длительности модулирующих импульсов

от 300 нс до 20 с

- диапазон периода следования модулирующих импульсов

от 340 нс до 30 с

- отличие длительности выходных ВЧ импульсов от длительности модулирующих импульсов

± 200 нс

Интервал рабочих температур

от минус 10 до 40°С

Питание от сети переменного тока

220 В, 50 Гц

Потребляемая мощность, не более

100 ВА

Габаритные размеры, мм

498х136х487

Масса, не более

13 кг
