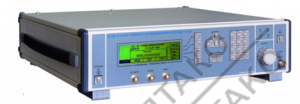

Генератор сигналов высокочастотный Г4-229 (функциональный до 30 МГц )

Генератор сигналов высокочастотный Г4-229 (функциональный до 30 МГц )

Генератор предназначен для формирования как непрерывных синусоидальных колебаний, так и сигналов с амплитудной, частотной и импульсной модуляцией в широком диапазоне частот.

В состав генератора входит двухканальный ГСПФ.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

В состав генератора входит двухканальный ГСПФ.

Генератор способен работать как автономно, так и в составе автоматизированных измерительных систем c интерфейсами типа USB и IЕЕЕ-488 (КОП).

♦ Высокая точность установки частоты;
♦ Режимы работы: НК, АМ, ИМ, ЧМ, КАМ;
♦ Внутренние и внешние источники для всех видов модуляции;
♦ Работа с внутренним или внешним источником опорной частоты 5 или 10 МГц;
♦ Возможность формирования сигналов произвольной формы на НЧ выходе
♦ Дополнительный ВЧ выход на задней панели.

Технические характеристики

Наименование параметра	Значение
Диапазон частот (ВЧ выход)	от 9 кГц до 6 ГГц
Диапазон частот (НЧ выходы)	от 0,001 Гц до 30 МГц
Дискретность перестройки частоты (ВЧ выход)	1 Гц
Дискретность перестройки частоты (НЧ выходы)	0,001 Гц
Основная погрешность установки частоты	± 3х10-7 Гц
Диапазон установки уровня мощности выходного сигнала на основном ВЧ выходе	от минус 120 до 13 дБм
Диапазон установки амплитуды сигнала на нагрузке 50 Ом (НЧ выходы)	от 0,01 до 5 В
Основная погрешность установки опорного уровня мощности (ВЧ выход)	± (0,5 – 1,0) дБ
Основная погрешность установки амплитуды сигналов синусоидальной формы (НЧ выходы)	± (3 – 15)%
Нестабильность уровня мощности сигнала за любой 15-минутный интервал времени (ВЧ выход)	не более 0,1 дБ
Метрологические характеристики генератора в режиме работы ЧМ:
- диапазон частот модулирующего сигнала	от 1 до 100 кГц
- диапазон установки девиации частоты (с учетом значения несущей частоты)	от 12,5 до 4000 кГц
- основная погрешность установки девиации частоты	± (10 – 20)%
Метрологические характеристики генератора в режиме работы АМ:
- диапазон частот модулирующего сигнала	от 0,05 до 5,0 кГц
- диапазон установки коэффициента амплитудной модуляции	от 1 до 100 %
- основная погрешность установки коэффициента амплитудной модуляции (при работе от внутреннего источника сигнала)	± (0,15М + 0,2)%
Метрологические характеристики генератора в режиме работы ИМ:
- диапазон длительности модулирующих импульсов	от 100 нс до 20 с
- диапазон периода следования модулирующих импульсов	от 140 нс до 30 с
- отличие длительности выходных ВЧ импульсов от длительности модулирующих импульсов	± 100 нс
Интервал рабочих температур	от минус 10 до 40°С
Питание от сети переменного тока	220 В, 50 Гц
Потребляемая мощность, не более	100 ВА
Габаритные размеры, мм	498х136х487
Масса, не более	15 кг

Генератор сигналов высокочастотный Г4-229 (функциональный до 30 МГц )

Характеристики

Полоса частот, МГц	6000
Тип (генератор)	ВЧ
