Генератор сигналов RIGOL DG5252 Pro (DG5352 Pro, DG5502 Pro, DG5254 Pro, DG5354 Pro, DG5504 Pro, DG5258 Pro, DG5358 Pro, DG5508 Pro)

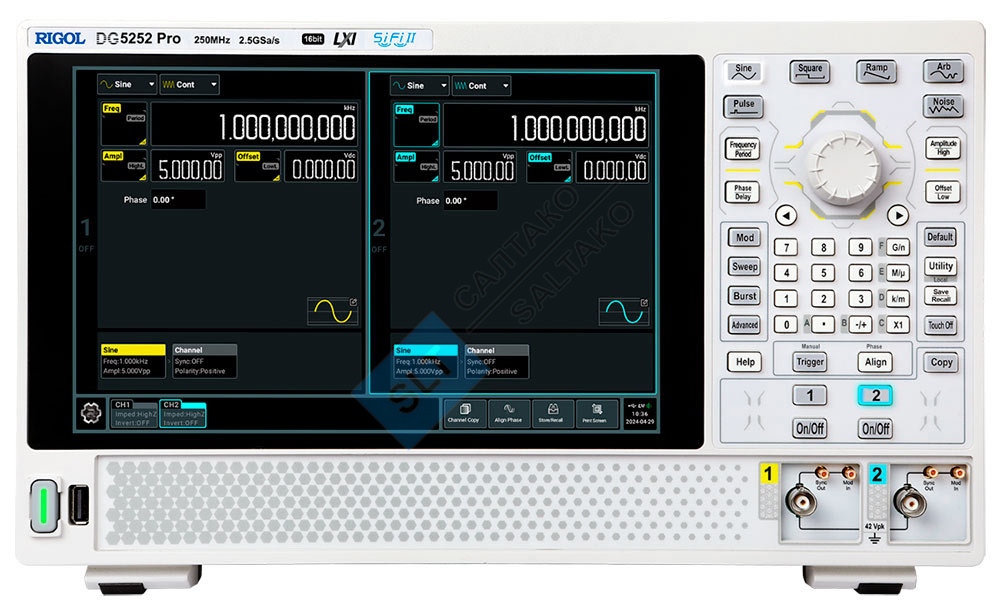

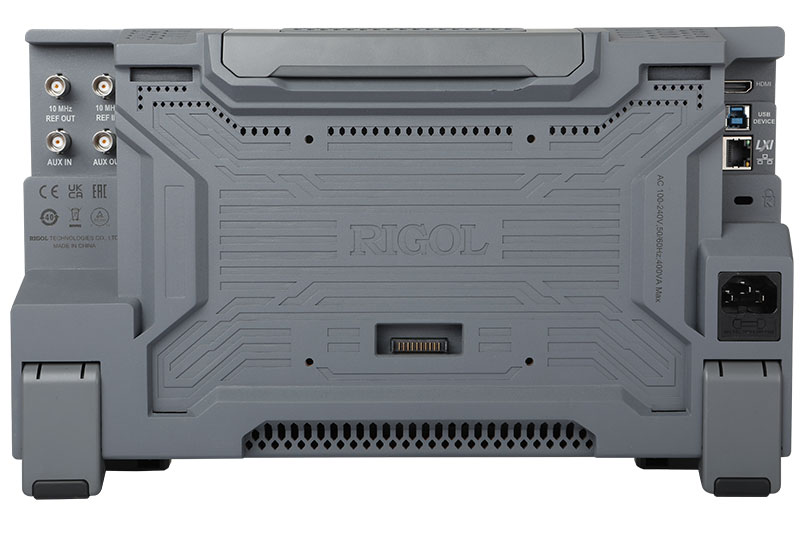

Генератор сигналов RIGOL DG5252 Pro

Генератор сигналов произвольной формы DG5252 Pro — это представитель нового поколения генераторов сигналов RIGOL с изолированными каналами. Изделие собрано на технологической платформе Si-Fi II, обеспечивает максимальную частоту дискретизации 2.5 Гвыб/с, выходную частоту синусоидального сигнала 250 МГц, вертикальное разрешение 16 бит, имеет ряд новых функциональных возможностей для удовлетворения потребностей в различных отраслях и сценариях применения.

• 2 выходных канала, изолированных от земляной шины для исключения наводок;
• разрешение по вертикали 16 бит;
• максимальная частота дискретизации 2.5 Гвыб/с;
• максимальная частота выходного синусоидального сигнала – 250 МГц;
• максимальная частота прямоугольного сигнала 170 МГц;
• время нарастания фронта 0.8 нс;
• максимальная частота импульсного сигнала — 120 МГц;
• минимальная длительность импульса — 4.2 нс;
• встроенный генератор гармоник до 20-го порядка;
• максимальная длина сигнала произвольной формы до 64 Мвыб/канал (опционально 128 Мвыб/канал);
• формирование IQ-сигналов, последовательности импульсов, стандартных (шаблонных) сигналов, многотоновых сигналов;
• посадочные места для крепления внешнего батарейного отсека (блока аккумуляторов) для проведения измерений в условиях отсутствия сети переменного тока;
• большой сенсорный экран высокого разрешения с диагональю 10,1 дюйма для отображения параметров настройки и статуса обоих каналов;
• дистанционное управление через Web Control;
• вход/выход опорной частоты;
• входы/выходы сигналов синхронизации;
• входы внешних модулирующих сигналов;
• коммуникационные интерфейсы USB, LAN, HDMI.

Высокоплотная многоканальная конструкция, сверхкомпактные габариты

Серия DG5000 Pro вмещает до 8 высокопроизводительных выходных каналов в стандартный корпус. По сравнению с традиционной стопкой отдельных приборов он высвобождает до двух третей ценного пространства на вашем рабочем столе или в стойке. Эта высокоплотная конструкция позволяет одному устройству заменить целый набор приборов, значительно упрощая настройку и управление сложными испытательными системами.

Пикосекундная синхронизация и регулировка задержки с наносекундной точностью

Главная ценность многоканальности — точная синхронизация. Rigol DG5000 Pro поддерживает отклонение синхронизации между каналами менее 500 пс для наивысшей согласованности и добавляет регулируемую задержку в диапазоне ±200 нс. Такое сочетание точной синхронизации и гибкого смещения позволяет вам создавать согласованные наборы сигналов, моделировать реальное распространение и строить сложные временные схемы — идеально для разработки и исследований в области фазированных решеток, многоканального моделирования и других сложных задач.

Изолированная конструкция каналов, сочетающая чистоту и гибкость

В сложных системах целостность сигнала имеет решающее значение. DG5000 Pro использует схему групповой изоляции: каналы организованы в 4 независимые пары (CH1/2, CH3/4, …). Каждая пара полностью изолирована от других пар и от корпуса, что исключает помехи от контура заземления при одновременном измерении нескольких цепей. Сигналы остаются чистыми и безопасными, а общее опорное напряжение в пределах каждой пары подходит для дифференциальных выходов, обеспечивая непревзойденную гибкость при испытаниях со смешанными сигналами.

Высокая частота дискретизации, высокая точность воспроизведения

Благодаря частоте дискретизации до 2.5 Гвыб/с и 16-битному вертикальному разрешению, DG5000 Pro захватывает и воспроизводит каждую деталь сигнала. Будь то стандартная функция или сложный произвольный сигнал, он воспроизводится с высокой точностью, обеспечивая вас стабильным, надежным «эталонным» источником сигналов.

Высокая точность воспроизведения, сверхнизкий джиттер

Благодаря запатентованной технологии RIGOL SiFi II, обеспечивающей высокую точность сигнала, DG5000 Pro поддерживает джиттер на удивительно низком уровне — 200 пс. Каждый фронт сигнала остается невероятно стабильным и четким, обеспечивая необходимую точность синхронизации — независимо от того, используется ли он в качестве источника тактовых импульсов для высокоскоростной системы или для любых прецизионных тестов, требующих точного временнóго согласования.

Высокоскоростной меандр — стандарт для всей линейки

Вся линейка DG5000 Pro может выводить меандры частотой до 170 МГц со временем нарастания фронта всего 0.8 нс. Таким образом, даже базовая конфигурация легко справляется с эмуляцией и тестированием высокоскоростных цифровых сигналов. Руководствуясь философией «начальный уровень, но с полным оснащением», каждая модель обеспечивает бескомпромиссную производительность высшего класса.

Гибкая функция формирования серии импульсов

Разработанная для современных испытаний силовых полупроводников, серия DG5000 Pro генерирует редактируемые последовательности из 2–30 импульсов, обеспечивая быструю настройку двухимпульсных тестов (DPT) и аналогичных применений. Это делает его идеальным инструментом для анализа динамического поведения таких приборов, как MOSFET и IGBT.

Продвинутая функция последовательности сигналов

Автоматизируйте рутинную, повторяющуюся работу. Благодаря возможности редактирования последовательности длиной до 512 шагов вы можете объединить сигналы, для работы с которыми ранее требовалось ручное переключение, в один автоматизированный тестовый сценарий. Это значительно повышает эффективность тестирования, обеспечивая при этом согласованность и повторяемость в сложных рабочих процессах.

Функция многоканальной тональной модуляции

Оснащенный мощным генератором многочастотных тонов, прибор может легко синтезировать составные сигналы, содержащие до 16 тонов, каждый с независимо редактируемыми амплитудой и фазой. Эта возможность делает его эффективным инструментом для анализа интермодуляционных искажений и других нелинейных характеристик усилителей, фильтров и подобных устройств.

Выход PRBS и пользовательских паттернов

Благодаря встроенному генератору паттернов прибор может выводить псевдослучайные двоичные последовательности (PRBS2–PRBS32) или пользовательские паттерны со скоростью до 300 Мбод. Это обеспечивает прямой и надежный источник сигнала для тестирования глазковых диаграмм и коэффициента битовых ошибок (BER) высокоскоростных последовательных шин и приемников цифровых интерфейсов.

Генератор сигналов RIGOL DG5252 Pro

Модели Rigol серии DG5000 Pro:
DG5252 Pro DG5352 Pro DG5502 Pro
DG5254 Pro DG5354 Pro DG5504 Pro
DG5258 Pro DG5358 Pro DG5508 Pro
