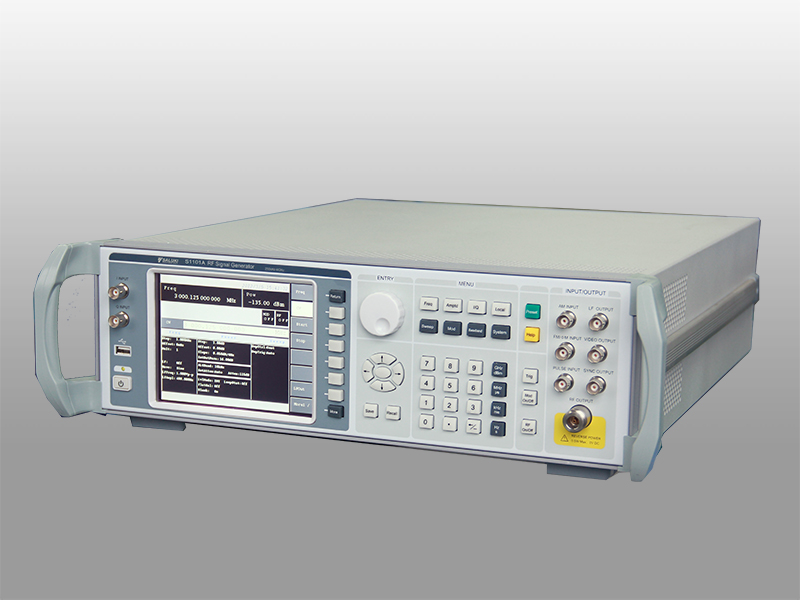

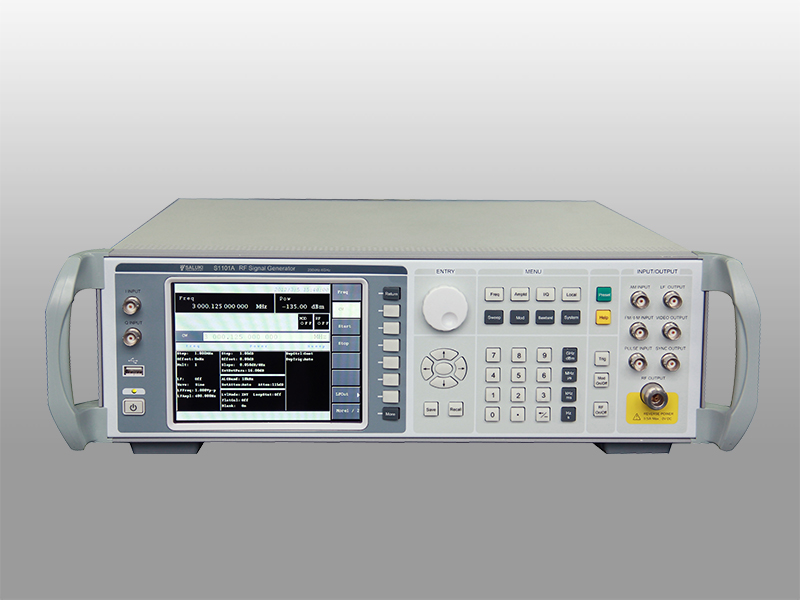

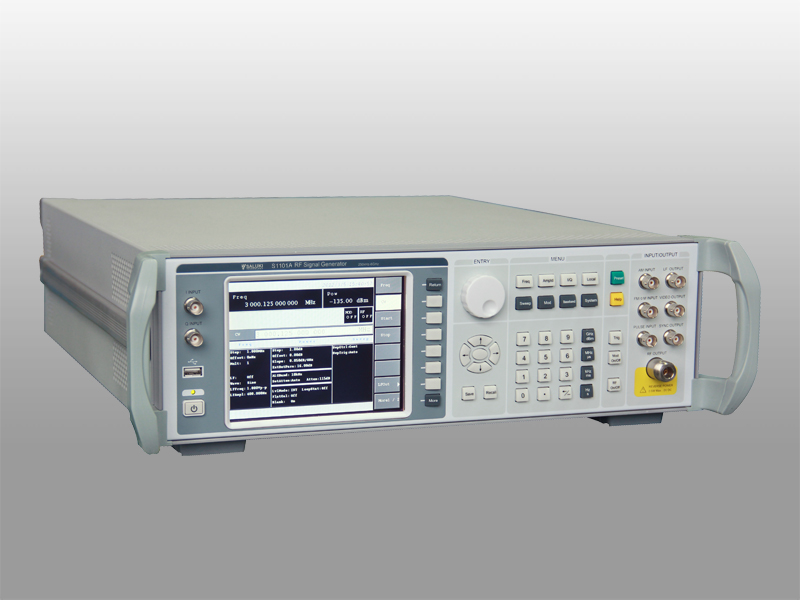

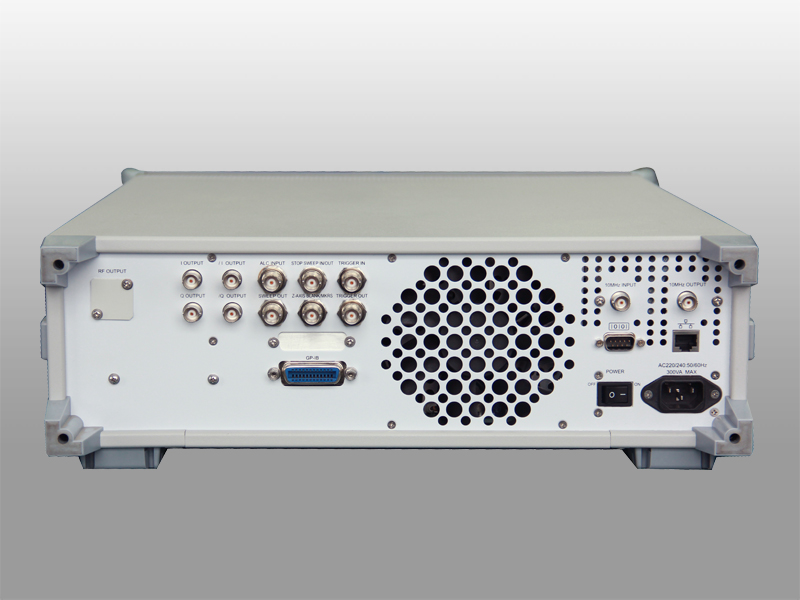

Генератор сигналов SALUKI S1101
- Описание
- Характеристики
-
ОписаниеГенераторы ВЧ сигналов SALUKI S1101A/B перекрывают частотный диапазон от 250 кГц до 6 ГГц. Благодаря весьма низким фазовым шумам выходного сигнала, разрешению по частоте, широкому динамическому диапазону, а также дополнительным встроенным функциям, данные генераторы широко используются как в исследовательских проектах, так и на производстве, в учебных заведениях и для ремонта другого ВЧ оборудования.
Основные особенности-
Диапазон частот от 250 кГц до 6 ГГц/3 ГГц
Весьма низкие фазовые шумы и чистый спектр сигнала
Выходная мощность сигнала от -136 дБмВт до +7 дБмВт
Доступные функции аналоговой и цифровой модуляций
Перестройка частоты по списку и с шагом
Типовое использование
-
Разработка электронных устройств
Производство РЭА
Ремонт и обслуживание РЭА
Образование
Технические характеристики
Дипазон частот S1101A: 250 кГц - 6 ГГц
S1101B: 250 кГц - 3 ГГцЧастота N 250 кГц ≤ f ≤ 250 МГц 1 250 МГц <f ≤ 500 МГц 0.5 500 МГц <f ≤ 1 ГГц 1 1 ГГц <f ≤ 2 ГГц 2 2 ГГц <f ≤ 3.2 ГГц 4 3.2 ГГц <f ≤ 6 ГГц 8 Разрешение по частоте 0.01 Гц (также доступно 0.001 Гц) Старение опорного генератора (типовые значения) 1×10 -9/день (после 7 дней непрерывной работы) Режим качания частоты качание с шагом, качание по списку частот Уровень гармоник < -30 дБн Субгармоники нет Негармонические сигналы < -62 дБн Внутренний генератор
модулирующих сигналовФeнкциональный генератор
обеспечиваетСигналы для амплитудной модуляции,
частотной/фазовой модуляцииТип сигнала Синусоидальный, прямоугольный, треугольный, пилообразный, шумоподобный, двойной синусоидальный, качающийся синусоидальный. Диапазон частот Синусоидальный, двойной синусоидальный, качающийся синусоидальный: 1 Гц - 1 МГц
прямоугольный, треугольный, пилообразный: 1 Гц - 100 кГц
Разрешение: 1 ГцИмпульсный модулирующий сигнал Ширина импульса: 40 нс - (42 с - 20 нс)
Период импульса: 100 нс - 42 с
Разрешение: 20 нсГенератор цифрового
модулирующего сигналаМакс. Скорость передачи символов: 10 ксимв./с ~10 Mсимв./с(MSK;2FSK Макс. Скорость передачи символов 2 Mсимв./с)
Формат модуляций: BPSK, QPSK, OQPSK, 8PSK, MSK, 16QAM, 2FSKВыходной разъём N (розетка) Дисплей TFT-LCD
Общая информация
Размеры (Ш×В×Д) 482×мм×152×мм×582×мм Макс. Вес 23×кг Потребляемая мощность 300 Вт (Maкс.) Сеть питания 220 В переменного тока Документы
Векторный анализатор цепей S3601A (ENG) Размер: 1,3 мб -
Характеристики
Полоса частот, МГц 6000 Тип (генератор) ВЧ
