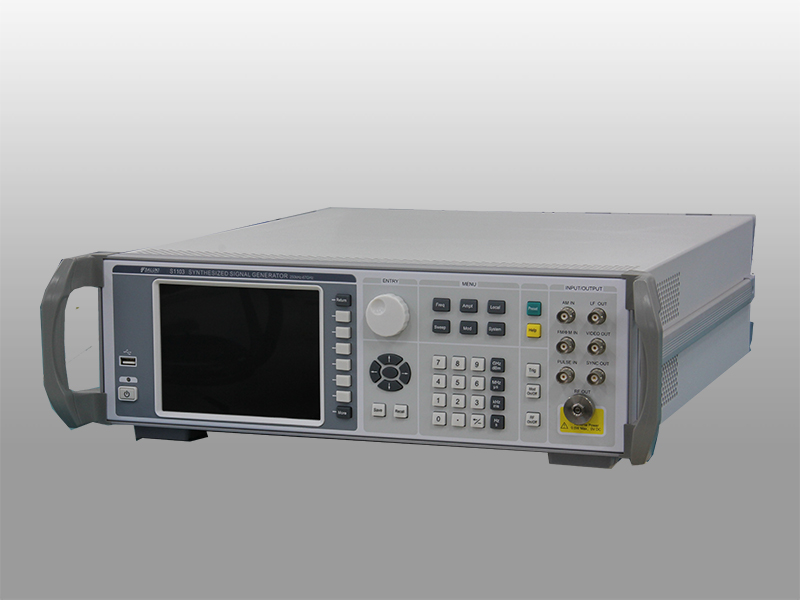

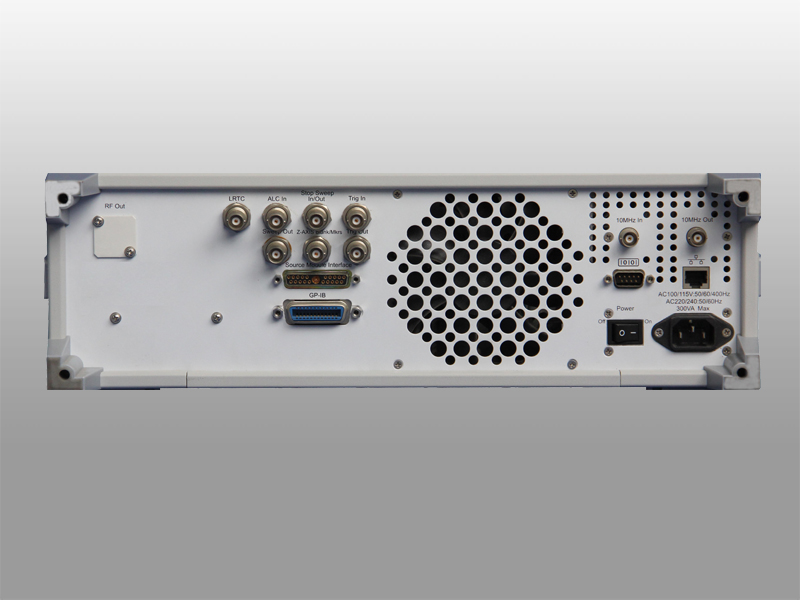

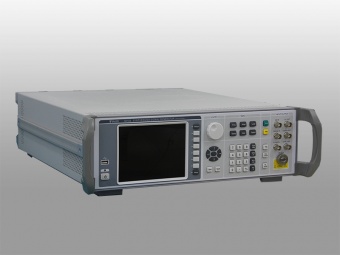

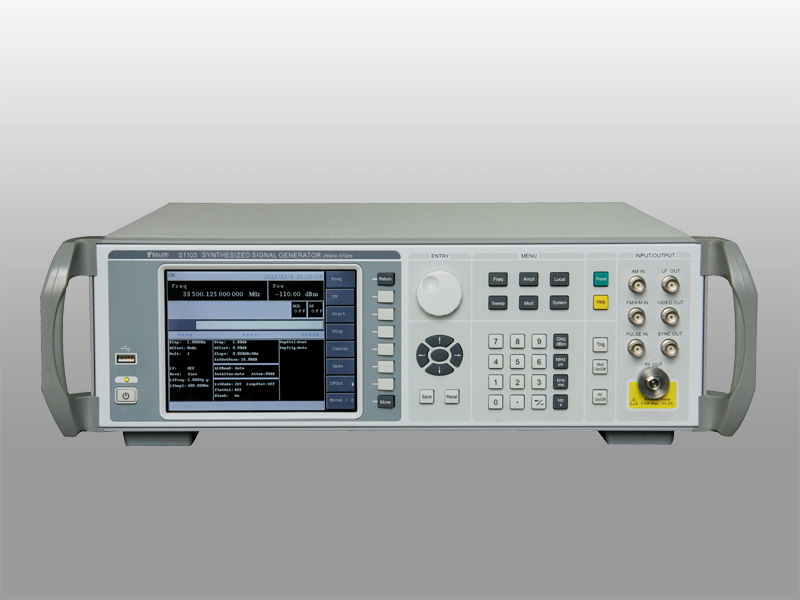

Синтезированные генераторы сигналов SALUKI серии S1103A

Генераторы семейства SALUKI S1103 являются синтезированными микроволновыми генераторами сигналов, обладающие характеристиками высшего уровня. Интегрированный двухканальный генератор модулирующего сигнала позволяет осуществлять амплитудную, частотную, фазовую и импульсную модуляции выходного сигнала.

Генераторы семейства SALUKI S1103 созданы для наиболее полного исследования характеристик электронных систем. В то же время, эти генераторы могут использоваться в качестве локальных осцилляторов в приемниках и передатчиках. Генераторы семейства S1103 широко используются в авиации, системах радиолокации, космических системах, системах связи и навигации.

Основные особенности

Широкий диапазон частот 250 кГц - 20 ГГц / 40 ГГц /50 ГГц / 67 ГГц
Высококачественный выходной сигнал с низкими фазовыми шумами
Широкий динамический диапазон и прецизионный уровень выходного сигнала
Режим ГКЧ высокой точности
Интегрированный генератор модулирующих сигналов
Высококачественная реализация функции DCFM и DCØM
Высокоточная линейная и экспоненциальная амплитудная модуляция
Импульсная модуляция высшего уровня
Качание частоты по списку, шаговая, качание по уровню сигнала
Совместимость с блоками расширения частоты серии SAV82406? позволяющая расширять частотный диапазон до 500 ГГц

Типовое использование

Всеобъемлющие исследования электронных систем
Тестирование высококачественных приемников
Использование в качестве локального осцилляторв

---

Технические характеристики

Диапазон частот	S1103A: 250 кГц - 20 ГГц S1103B: 250 кГц - 40 ГГц S1103C: 250 кГц - 50 ГГц S1103D: 250 кГц - 67 ГГц
Мин. разрешение по частоте	0.001 Гц
Мощность выходного сигнала	S1103A: - 20 дБмВт - 13 дБмВт S1103B: -20 дБмВт - 10 дБмВт S1103C: -20 дБмВт - 6 дБмВт S1103D: -20 дБмВт - 6 дБмВт
Мощность выходного сигнала с программигуемым шаговым аттенюатором	S1103A: -120 дБмВт - 11 дБмВт S1103B: -120 дБмВт - 8 дБмВт S1103C: -90 дБмВт - 3 дБмВт S1103D: -90 дБмВт - 3 дБмВт
Фазовый шум выходного сигнала Fц= 1 ГГц, при смещении 10 кГц	-130 дБн

Общая информация

Размеры (Ш×В×Д)	426 мм × 133 мм × 510 мм (без ручек, подставок и т.п.) 482 мм × 152 мм × 582 мм (с ручками, подставками и т.п.)
Вес	20 кг
Потребляемая мощность	300 Вт
Сеть питания	220 В ± 10 %, 50 Гц ± 10%
Тип выходного разъёма	S1103A: 3.5 мм (Вилка) S1103B: 2.4 мм (Вилка) S1103C: .4 мм (Вилка) S1103D: 1.85 мм (Вилка)
Дисплей	TFT-LCD

Основные модели

S1103A Синтезированный генератор сигналов	250 кГц - 20 ГГц
S1103B Синтезированный генератор сигналов	250 кГц - 40 ГГц
S1103C Синтезированный генератор сигналов	250 кГц - 50 ГГц
S1103D Синтезированный генератор сигналов	250 кГц - 67 ГГц

Опции

S1103-001	Программируемый шаговый аттенюатор 115 дБ для S1103A и S1103B
S1103-002	Программируемый шаговый аттенюатор 90 дБ для S1103C и S1103D
