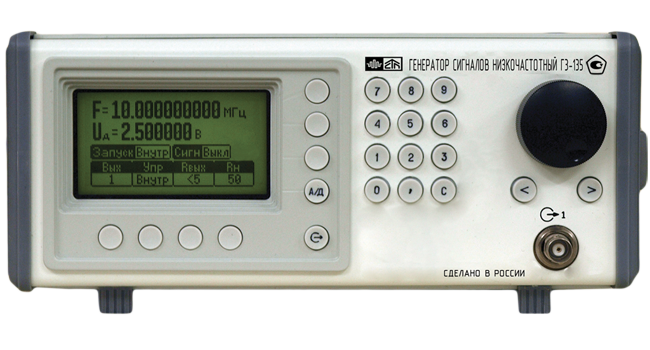

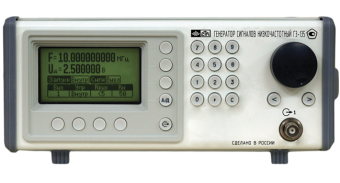

Генератор сигналов низкочастотный Г3-135

Генератор НЧ 0,001 Гц - 10 МГц, Коэффициент гармоник 0,003% - 4%, USB-2.0; RS 232, (220±22) В 50 Гц; (220±11) В 400 Гц, (115 В 400 Гц опционально), жесткие условия эксплуатаци; масса 4 кг

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Генератор сигналов низкочастотный Г3-135 предназначен для формирования гармонических сигналов прецизионной формы в диапазоне частот от 0,001 Гц до 10 МГц в жестких условиях эксплуатации.В диапазоне частот до 200 кГц коэффициент гармоник не более 0,005 %.Имеет дополнительный выход сигнала прямоугольной формы с уровнем ТТЛ.

Технические характеристики генератора сигналов низкочастотного Г3-135

*Наименование характеристики*	*Значение*
Диапазон частот (в диапазоне (0,001 – 0,01) Гц параметры не нормируются)	0,001 Гц - 10 МГц
Дискретность перестройки частоты · до 500 кГц · свыше 500 кГц до 10 МГц	0,001 Гц 0,02 Гц
Коэффициент гармоник *К_Г*, %, не более
· на нагрузке 50 Ом o в диапазоне частот 0,001 Гц – 200 Гц o в диапазоне частот 0,2 кГц – 20 кГц o в диапазоне частот 20 кГц – 60 кГц o в диапазоне частот 60 кГц – 200 кГц o в диапазоне частот 200 кГц - 500 кГц o в диапазоне частот 500 кГц – 2000 кГц o в диапазоне частот 2 МГц – 5 МГц o в диапазоне частот 5 МГц – 10 МГц	0,03 0,003 0,01 0,03 0,1 0,5 2 4
· на нагрузке 600 Ом o в диапазоне частот 0,001 Гц – 200 Гц o в диапазоне частот 0,2 кГц – 10 кГц o в диапазоне частот 10 кГц – 20 кГц o в диапазоне частот 20 кГц – 60 кГц o в диапазоне частот 60 кГц - 200 кГц o в диапазоне частот 200 кГц – 500 кГц o в диапазоне частот 0,5 МГц – 10 МГц	0,03 0,003 0,005 0,02 0,05 0,1 Не нормируется
Нестабильность частоты F, за 12 мес.*	1·10 ^-5 F Гц
Абсолютная погрешность установки частоты	±1·10^-5F Гц
Выходное сопротивление	5 Ом; 50 Ом; 600 Ом
Диапазон установки выходного напряжения:
· При выходном сопротивлении генератора 5 Ом o на нагрузке 50 Ом § в диапазоне частот 0,001 Гц – 5 МГц § в диапазоне частот свыше 5 – 10 МГц	10 мВ – 5 В 10 мВ – 2,5 В
o на нагрузке 600 Ом § в диапазоне частот 0,001 Гц – 5 МГц § в диапазоне частот свыше 5 – 10 МГц	10 мВ – 10 В 10 мВ – 5 В
· При выходном сопротивлении генератора 50 Ом o на нагрузке 50 Ом § в диапазоне частот 0,001 Гц – 5 МГц § в диапазоне частот свыше 5 – 10 МГц	200 мкВ – 5 В 200 мкВ – 2,5 В
o на нагрузке 600 Ом § в диапазоне частот 0,001 Гц – 5 МГц § в диапазоне частот свыше 5 – 10 МГц	200 мкВ – 9 В 200 мкВ – 4,5 В
· При выходном сопротивлении генератора 600 Ом o на нагрузке 600 Ом § в диапазоне частот 0,001 Гц – 5 МГц § в диапазоне частот свыше 5 – 10 МГц	200 мкВ – 5 В 200 мкВ – 2,5 В
Дискретность установки напряжения	1 мкВ – 1 мВ
Погрешность установки уровня	(3 – 9) %
Уровень модуляционных и комбинационных помех, не более	– 70 дБ
Интерфейс с ЭВМ	USB-2.0; RS 232
Напряжение питания	(220±22) В 50 Гц; (220±11) В 400 Гц**
Масса	4 кг
Габаритные размеры	250х311х116 мм
Заменяет Г3-102, Г3-111, Г3-112, Г3-118, Г3-120 (питание 220 В), Г3-131

* По заказу потребителей генератор сигналов низкочастотный Г3-135 может быть поставлен с нестабильностью частоты за 12 мес 5 ·10 ^-8 F Гц

** С 2014 г. с напряжением питания (115±11,5) В (400 ± 20) Гц по заказу потребителей.

Характеристики

Полоса частот, МГц	10
Тип (генератор)	НЧ
