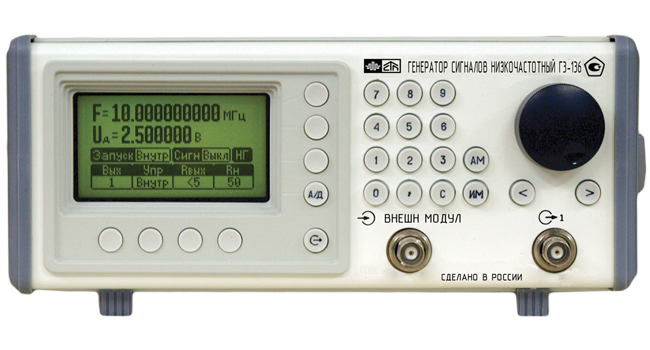

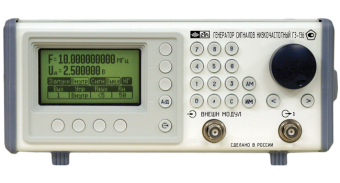

Генератор сигналов низкочастотный Г3-136

Параметр

Значение

Диапазон частот

0,01 Гц - 10 МГц

Дискретность перестройки частоты

·          до 500 кГц

·          от 500 кГц до 10 МГц

0,001 Гц

0,02 Гц

Коэффициент гармоник К_Г, %, не более

·          на нагрузке 50 Ом

o    в диапазоне частот 10 Гц – 20 Гц

o    в диапазоне частот 0,02 кГц – 20 кГц

o    в диапазоне частот 20 кГц – 60 кГц

o    в диапазоне частот 60 кГц – 200 кГц

0,03

0,003

0,01

0,03

·          на нагрузке 600 Ом

o    в диапазоне частот 10 Гц – 20 Гц

o    в диапазоне частот 0,02 кГц – 10 кГц

o    в диапазоне частот 10 кГц – 20 кГц

o    в диапазоне частот 20 кГц – 60 кГц

o    в диапазоне частот 60 кГц - 100 кГц

o    в диапазоне частот 100 кГц – 200 кГц

0,03

0,003

0,004

0,01

0,02

0,04

В диапазоне частот от 0,01 Гц – 10 Гц и в диапазоне частот свыше 200 кГц параметры К_Г не нормируются

Нестабильность частоты F

·          за 12 мес.

·          за 15 мин

5 ·10 ^-8 F Гц

10 ^-9 F Гц

Абсолютная погрешность установки частоты

±5·10^-8

Выходное сопротивление

<5 Ом; 50 Ом; 600 Ом

Режимы работы

НК, АМ, ИМ

Диапазон установки частоты модулирующего сигнала АМ

10 – 30000 Гц

Диапазон установки периода модулирующего сигнала ИМ

0,03 – 100 мс

Диапазон установки длительности модулирующего импульса ИМ

0,01 – 100 мс

Диапазон установки выходного напряжения:

·          При выходном сопротивлении генератора 5 Ом

o    на нагрузке 50 Ом

§   в диапазоне частот 0,01 Гц – 5 МГц

§   в диапазоне частот свыше 5 – 10 МГц

10 мВ – 5 В

10 мВ – 2,5 В

o    на нагрузке 600 Ом

§   в диапазоне частот 0,01 Гц – 5 МГц

§   в диапазоне частот свыше 5 – 10 МГц

10 мВ – 10 В

10 мВ – 5 В

·          При выходном сопротивлении генератора 50 Ом

o    на нагрузке 50 Ом

§   в диапазоне частот 0,01 Гц – 5 МГц

§   в диапазоне частот свыше 5 – 10 МГц

200 мкВ – 5 В

200 мкВ – 2,5 В

o    на нагрузке 600 Ом

§   в диапазоне частот 0,01 Гц – 5 МГц

§   в диапазоне частот свыше 5 – 10 МГц

200 мкВ – 9 В

200 мкВ – 4,5 В

·          При выходном сопротивлении генератора 600 Ом

o    на нагрузке 600 Ом

§   в диапазоне частот 0,01 Гц – 5 МГц

§   в диапазоне частот свыше 5 – 10 МГц

200 мкВ – 5 В

200 мкВ – 2,5 В

Дискретность установки напряжения

(0,001 – 1) мВ

Погрешность установки уровня

(3 – 9) %

Уровень  модуляционных и комбинационных помех

не более – 70 дБ

Интерфейс с ЭВМ

USB-2.0; RS 232

Напряжение питания

(220±22) В 50 Гц; (220±11) В 400 Гц*

Масса

4 кг

Габаритные размеры

250х311х116 мм

Заменяет Г3-110, Г3-112, Г3-118, Г3-120 (питание 220В),Г3-122, Г3-131, Г4-153, Г4-154  (U_вых≤ 5 В, F≤ 10МГц), Г4-221 (до 10МГц)
