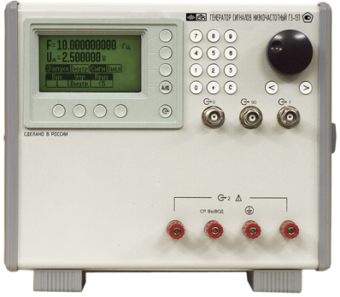

Генератор сигналов низкочастотный Г3-137

Параметр

Значение

Диапазон частот с дискретностью перестройки 0,001 Гц

·          R_вых=50 Ом (Выход 1)

·          Выход  2

0,01 Гц – 500 кГц

20 Гц – 300 кГц

Абсолютная погрешность установки частоты

±(5∙10^-6 F_н  + 1·10^-6) Гц

Нестабильность частоты за 15 мин работы

± (3·10^-6 Fн) Гц

Наибольший уровень выходной мощности (напряжения) на выходе 1, не менее

10 Вт (22,4 В)

Дискретность установки выходного напряжения на выходе 1

3 мВ

Погрешность установки уровня выходного напряжения на выходе 1, не более

±(0,025 U_н + 0,002) В

Нестабильность уровня выходного напряжения на выходе 1 за любые 3 часа работы

1 %

Неравномерность уровня выходного напряжения на выходе 1:

·          в диапазоне частот 0,01 – 10 Гц

·          в диапазоне частот свыше 10 Гц – 500 кГц

± 7,5 %

± 0,6 %

Наибольший уровень мощности (напряжения) на выходе 2 на нагрузках 5;50;600;5000 Ом

7,5 Вт

(6,2; 19,5; 68; 195 В)

Дискретность установки выходного напряжения на выходе 2 на нагрузках 5, 50, 600 и 5000 Ом

1, 3, 10, 30 мВ

Погрешность установки выходного напряжения на выходе 2

±(10 – 15) %

Асимметрия выходного напряжения на выходе 2

±5 %

Коэффициент гармоник выходного напряжения синусоидальной форы на выходе 1 при максимальном уровне выходного напряжения на внешней нагрузке 50 Ом, %, не превышает

·          в диапазоне частот 0,01 – 49,999 Гц

·          в диапазоне частот 50 – 499,999 Гц

·          в диапазоне частот от 0,5 до 39,999999 кГц

·          в диапазоне частот 40 – 149,999999 кГц

·          в диапазоне частот 150 – 500 кГц

0,05

0,02

0,005

0,05

0,5

Коэффициент гармоник на выходе 2 при нагрузках

5; 50; 600; 5000 Ом, не более

1 %

Формирование на выходе сигнала прямоугольной формы:

·          с размахом, не менее

·          скважностью

·           длительность фронта и среза, не более

10 В

2±0,5

0,25 мкс

На выходе сигнала с уровнем ТТЛ

·          скважностью

·          длительностью уровня и среза,  не более

2±0,5

0,25 мкс

На выходах «0°» и «90°» синусоидальные сигналы:

·          с фазовым сдвигом

·          максимальным действующим значением, не менее

90°

2,5 В

Работает от внешнего источника опорного напряжения с частотой

5; 10; 20 МГц

Интерфейс

USB 2.0 и RS-232

Напряжение питания

(220±22) В 50 Гц; (220±11) В 400 Гц*

Масса, не более

7 кг

Габаритные размеры

250×316×216 мм

Заменяет

Г3-123
