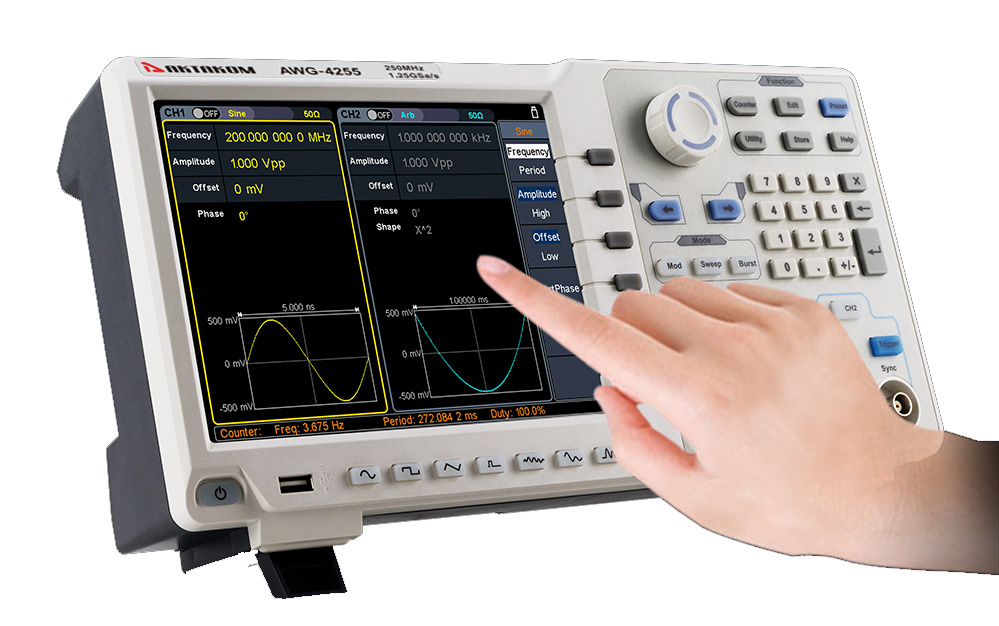

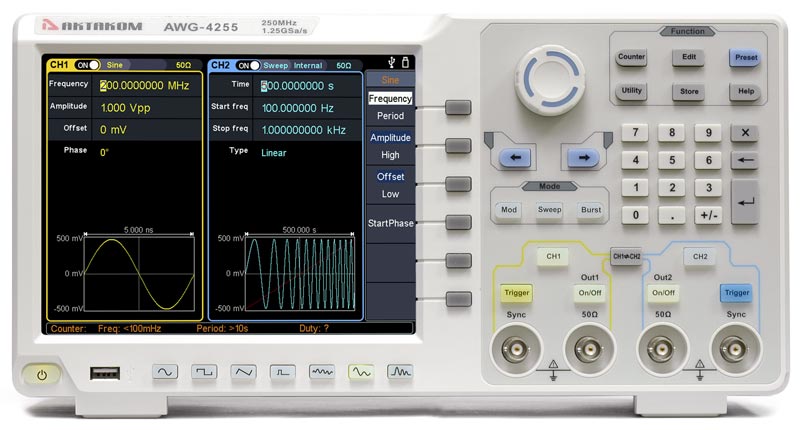

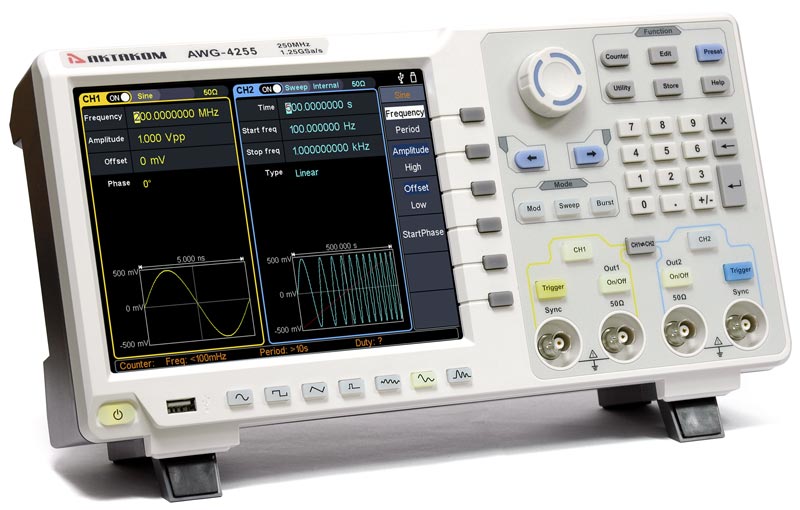

Генератор сигналов специальной формы Актаком AWG-4255

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (152 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…250 МГц (синус). Разрешение по вертикали: 14 бит. Встроен. формы: дискретизация: 1,25 Гвыб/сек, макс. количество точек - 1 М. Произвольная форма: 1,25 Гвыб/сек, до 1 М точек. Режимы модуляции АМ, ЧМ, ФМ, АМн (ASK, OSK), ЧМн (FSK, 3FSK, 4FSK), ФМн (BPSK), ШИМ. Свипирование. Режим пачек импульсов. Генератор гармоник. 7-разрядный частотомер до 200 МГц, Сенсорный цветной граф. ЖК-дисплей (8" TFT, 800 х 600). Интерфейс USB-host, USB-device, LAN. Поддержка SCPI и LabView. Габариты 340 х 177 х 90 мм. Вес Актаком AWG-4255: 2,5 кг

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Генератор сигналов специальной формы АКТАКОМ AWG-4255 обеспечивает большое количество генерируемых форм сигнала и типов модуляции, что в сочетании с высокой функциональностью и невысокой ценой делают генератор сигналов AWG-4255 оптимальным выбором для широкого круга измерительных задач в сферах разработки и тестирования электронных устройств, научных исследований, образования.

Генератор сигналов специальной формы АКТАКОМ AWG-4255 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф.

Технические характеристики

Максимальная выходная частота	80 МГц (AWG-4085) 100 МГц (AWG-4115) 160 МГц (AWG-4165) 200 МГц (AWG-4205) 250 МГц (AWG-4255)
Количество каналов	2
Частота дискретизации	1,25 Гвыб/сек
Вертикальное разрешение	14 бит
Форма сигнала	Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 152 типа Произвольная форма Гармоники
Частотные характеристики
Диапазон	синусоидальный сигнал				1 мкГц ... 80 МГц (AWG-4085) 1 мкГц ... 100 МГц (AWG-4115) 1 мкГц ... 160 МГц (AWG-4165) 1 мкГц ... 200 МГц (AWG-4205) 1 мкГц ... 250 МГц (AWG-4255)
	прямоугольный сигнал				1 мкГц ... 50 МГц (AWG-4165, AWG-4205, AWG-4165) 1 мкГц ... 40 МГц (AWG-4115) 1 мкГц ... 30 МГц (AWG-4085)
	импульсный сигнал				1 мкГц ... 25 МГц
	пилообразный сигнал				1 мкГц ... 5 МГц
	гармоники				1 мкГц ... 40 МГц (AWG-4085) 1 мкГц ... 50 МГц (AWG-4115) 1 мкГц ... 80 МГц (AWG-4165) 1 мкГц ... 100 МГц (AWG-4205) 1 мкГц ... 125 МГц (AWG-4255)
	белый шум				120 МГц (-3 дБ, тип.)
	встроенные формы				1 мкГц ... 15 МГц
	произвооьная форма				1 мкГц ... 50 МГц
Разрешение по частоте					1 мкГц
Точность установки (18°C ... 28°C)					±1 ppm
Синусоидальный сигнал
Коэффициент гармоник				≤-65 дБн (DC ~ 1 МГц) ≤-60 дБн (>1 МГц ~ 10 МГц) ≤-50 дБн (>10 МГц ~ 120 МГц) ≤-45 дБн (>120 МГц)
Общие гармонические искажения				<0.05% (10 Гц ~ 20 кГц, 1 Вп-п)
Негармонические искажения (типичное, 0 дБм)				<-70 дБн (DC ~ 10 МГц) <-70 дБн + 6 дБ/октава (> 10 МГц)
Фазовый шум (типичное, 0 дБм)				-110 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания / спада				≤ 5 нс
Выброс				≤ 3 %
Коэффициент заполнения				50%
Джиттер (скз)				300 пс + 100 ppm
Треугольный сигнал
Симмметрия				0 ... 100%
Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия)				≤1%
Импульсный сигнал
Длительность			12 нс ... 996875 с
Время нарастания / спада			≤ 7 нс
Выброс			<3%
Джиттер (скз)			300 пс + 100 ppm
Гармоники
Порядок гармоник			≤ 16
Тип гармоники			четная, нечетная, все, пользовательская
Амплитуда / Фаза			может задаваться для каждой гармоники
Пользовательская (произвольная) форма
Количество точек участвующих в формировании сигнала			2...1 М точек
Вертикальное разрешение			14 бит
Время нарастания / спада			<7 нс
Джиттер (скз)			3 нс
Амплитуда
Амплитуда (50 Ом)			1 мВп-п -10 Вп-п (≤ 40 МГц) 1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц) 1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц) 1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)
Амплитуда (выс. импеданс)			2 мВп-п -20 Вп-п (≤ 40 МГц) 2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц) 2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц) 2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц)
Вертикальное разрешение			1 мВп-п или 4 разряда
Точность (1 кГц, синус, DC смещение = 0)			±(1 %+1 мВп-п)
DC смещение
Диапазон (DC)			±5 Впик - амплитуда Впп/2 (50 Ом) ±10 Впик - амплитуда Впп/2 (высокий импеданс)
Погрешность			±(1% + 1 мВ + амплитуда Впп *0,5%)
Разрешение			1 мВп-п или 4 разряда
Модуляция
Тип модуляции			АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн (ФМн, бинарная ФМн)
AM Модуляция
Несущая			синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник			Внутренний / Внешний
Модулирующий сигнал			синус, прямоугольный, пила, белый шум, специальной формы
Коэффициент модуляции			0% ... 100%
Частота модуляции			2 мГц ... 100 кГц
ЧМ Модуляция
Несущая			синус, прямоугольный, пила, специальной (кроме DC)
Источник			Внутренний / Внешний
Модулирующий сигнал			синус, прямоугольный, пила, белый шум, специальной формы
Частота модуляции			2 мГц ... 100 кГц
ФМ Модуляция
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, белый шум, специальной формы
Девиация		0 ... 180°
Частота модуляции		2 мГц ... 100 кГц
Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Форма модулирующего сигнала		меандр (50% скважность)
Частота переключения ЧМн		2 мГц ... 1 МГц
Фазовая манипуляция (ФМн, бинарная ФМн)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн)
Форма модулирующего сигнала		меандр (50% скважность)
Частота переключения		2 мГц ... 1 МГц
Амплитудная манипуляция (АМн, ОМн)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний (АМн) ; Внутренний (ОМн)
Форма модулирующего сигнала		меандр (50% скважность)
Частота переключения		2 мГц ... 1 МГц
ШИМ модуляция
Несущая		импульсный
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, белый шум, специальной формы
Девиация		0%... 100%
Частота модуляции		2 мГц ... 100 кГц
Режим свипирования
Тип свипирования		по частоте
Интервал свипирования		1 мс ... 500 с ± 1%
Закон		линейный / логарифмический
Источник запуска		Ручной, внешний, внутренний
Режим пачек импульсов
Форма		синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период		10 нс ... 500 с
Количество импульсов		1 ... 50000
Источник запуска		внешний
Частотомер
Частотный диапазон		100 мГц ... 350 МГц
Разрешение по частоте		7 разрядов
Измеряемые параметры		частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса
Основные характеристики
Тип дисплея		Сенсорный, ЖК, 8", 800 х 600
Интерфейс		USB device, USB host, LAN

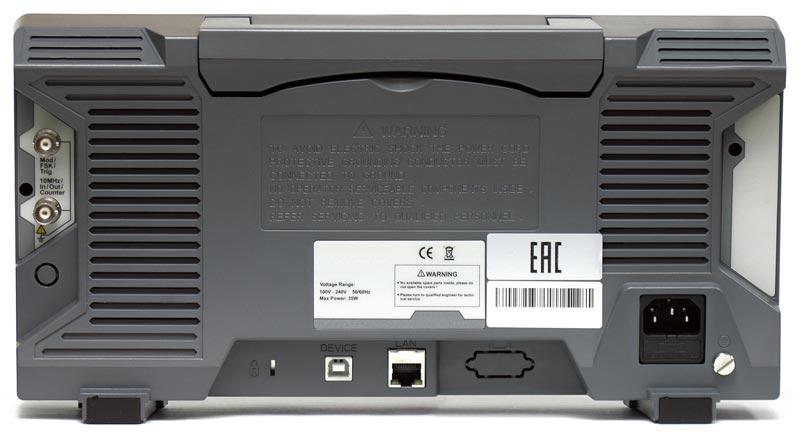

Входы / Выходы		Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора
Питание		100...240 В АС скз, 45...65 Гц
Рабочая температура		0...40 °C
Габаритные размеры		340 x 177 x 90 мм
Масса		2,5 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

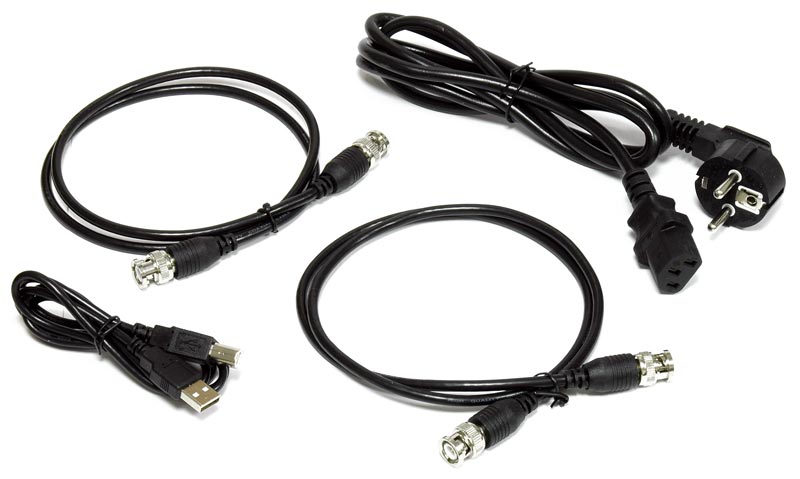

Стандартная комплектация

Генератор
Кабель питания
Кабель USB
Кабель BNC

Характеристики

Полоса частот, МГц	250
Тип (генератор)	функциональный
