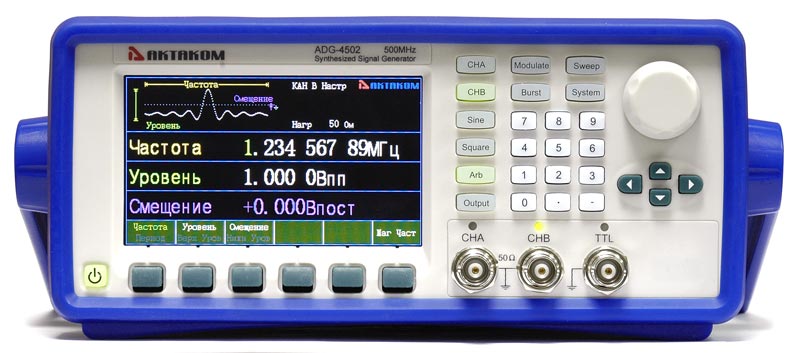

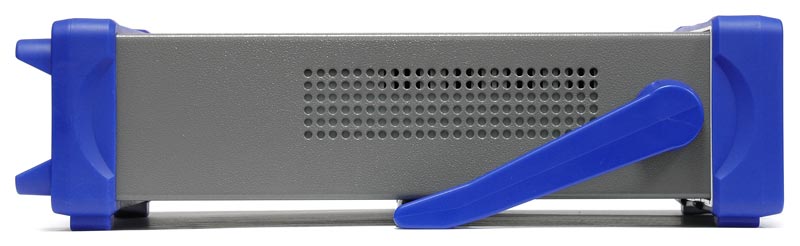

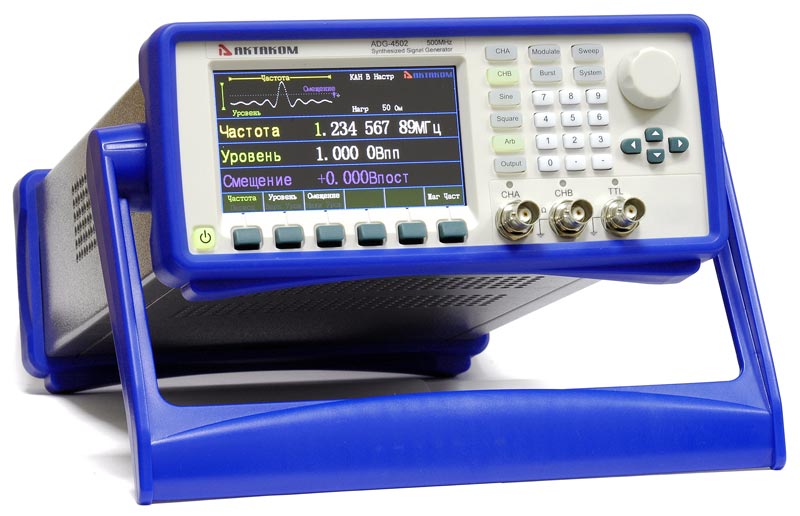

Генератор сигналов ВЧ Актаком ADG-4502 (радиочастотный)

2 канала. Канал 1 (ВЧ): формы: синус, меадр; полоса - 1 мкГц… 500 МГц (синус); амплитуда -127 дБм...+13 дБм; модуляции АМ, ЧМ, ЧМн, ФМн, ШИМ; свипирование по частоте и режим пачек импульсов. Канал 2 (НЧ): 8 форм; полоса - 1 мкГц… 10 МГц (синус); амплитуда 1 мВпп...10 Впп (50 Ом). Погрешность частоты 1 ppm. Цветной графический ЖК-дисплей. Интерфейс USB-device; RS-232. Габариты Актаком ADG-4502: 254 х 103 х 374 мм. Вес 4.2 кг

Подробнее

6 894.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Два независимых канала: ВЧ и НЧ
Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL)
Высокая стабильность опорного генератора 1 ppm
Низкий уровень искажений
Режимы модуляции АМ, ЧМ, ЧМн, ФМн, ШИМ
Режим пачек импульсов (пакетный режим)
Режим качания частоты (свипирование)
8 видов форм сигналов (канал B)

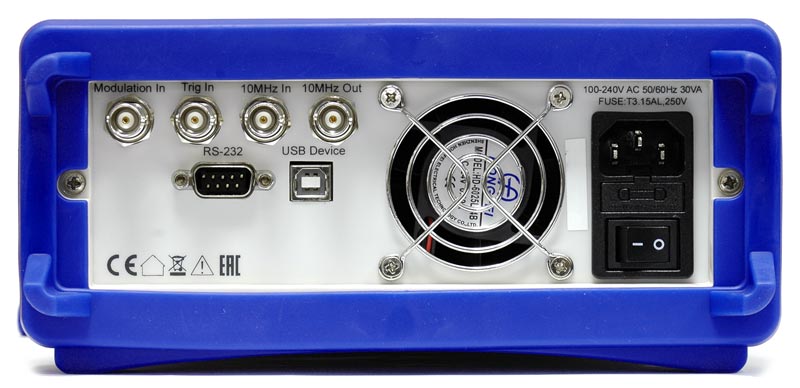

Интерфейсы USB-device, RS-232

Технические характеристики

Характеристика		Значение
КАНАЛ A
ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ
Диапазон	Синусоидальный	1 мкГц ... 500 МГц
Диапазон	Прямоугольный	1 мкГц ... 80 МГц
Разрешение	≤80 МГц	1 мкГц
Разрешение	>80 МГц	1 Гц
Стабильность	≥ 1,0 кГц	±1 ppm
Стабильность	< 1,0 кГц	±50 ppm
ВЫХОДНОЙ УРОВЕНЬ (синусоидальный сигнал)
Диапазон		-127 дБм ... +13 дБм -127 дБм ... -117 дБм (тип.)


Разрешение		0,1 дБ
Погрешность установки	≤300 МГц, -105 дБм ... +13 дБм	±1,0 дБм
	≤500 МГц, -80 дБм ... +13 дБм	±1,5 дБм ±1,0 дБм
	≤500 МГц, -100 дБм ... -80 дБм	±2,5 дБм ±1,5 дБм
КСВН	вых. уровень ≤0 дБм	< 1,8
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Гармонические искажения	вых. уровень ≤4 дБм	<-33 дБн
Негармонические искажения	вых. уровень ≤4 дБм, девиация ≤5 кГц	<-40 дБн
Уровеь субгармоник	вых.уровень ≤4 дБм	<-40 дБн
Модуляционный шум	полоса 0,3 ... 3 кГц, СКЗ < 120 МГц	<100 Гц
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Время нарастания / спада		≤15 нс
Выброс		≤5%
МОДУЛЯЦИИ
Тип		АМ, ЧМ, ЧМн, ФМн
Внешняя модуляция	Частота	DC ... 10 кГц
Внешняя модуляция	Уровень	±2,5 В
СВИПИРОВАНИЕ ПО ЧАСТОТЕ
Закон		линейный, логарифмический
Время свипирования	≤80 МГц, линейный	1 мс ... 800 с
Время свипирования	≤80 МГц, логарифмический	100 мс ... 800 с
Шаг свипирования	≤80 МГц, линейный	50 мс ... 10 c
РЕЖИМ ПАЧЕК ИМПУЛЬСОВ
Количество импульсов		1 ... 10000
Период запуска		0,1 мс ... 800 c
КАНАЛ B
ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ
Диапазон		1 мкГц ... 10 МГц
Разрешение		1 мкГц
Стабильность	≥ 1,0 кГц	±1 ppm
Стабильность	< 1,0 кГц	±50 ppm
ФОРМЫ СИГНАЛА
Тип		синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока
Прямоугольный сигнал	Время нарастания	≤50 нс
Прямоугольный сигнал	Коэффициент заполнения	0,01% ... 99,99%
Импульсный	Время нарастания	≤50 нс
Импульсный	Длительность импульса	20 нс ... 20 с
Пилообразный	Симметрия	0,0% ... 100,0%
ХАРАКТЕРИСТИКИ ВЫХОДА
Амплитуда	50 Ом	1 мВпп ... 10 Впп
Амплитуда	Высокий импеданс	2 мВпп ... 20 Впп
Смещение	50 Ом	±5 Впик AC+DC
Смещение	Высокий импеданс	±10 Впик AC+DC
Разрешение		5 мВпп
Погрешность		±(1% Uустан. + 10 мВпп)
Неравномерность АЧХ		±0,5 дБ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Питание		AC 100 В ...240 В, 50 (1±10%) Гц
Потребляемая мощность		40 ВА
Габаритные размеры		254×103×374 мм
Масса		4,2 кг

Характеристики

Полоса частот, МГц	500
Тип (генератор)	ВЧ
