Генератор сигналов произвольной формы Rohde & Schwarz HMF2550

Универсальный генератор стандартных (4 формы) и специальной форм сигналов (10 типов). 1 канал. Полоса - 10 мкГц…50 МГц (синус). Стабильность 1 ppm. Фазовый шум -115 дБн/Гц@10 кГц. Произв. форма: дискретизация 250 Мвыб/сек; длительность - 256 К; разрешение 14 бит. Амплитуда 5 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Создание и передача произв. форм через ПО. Цветной графический ЖК-дисплей 3,5" (320х240). Интерфейс USB-host, RS-232/USB -device; LAN/USB (опция), GPIB (опция). Габариты 285 х 75 х 365 мм. Вес 3,4 кг

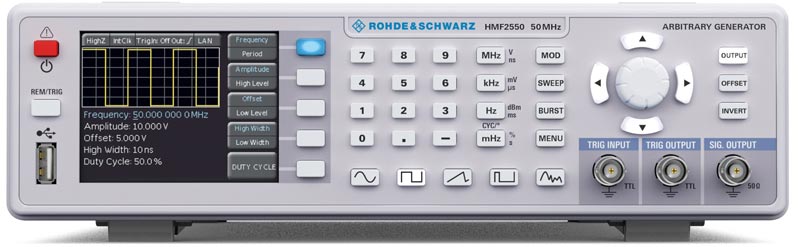

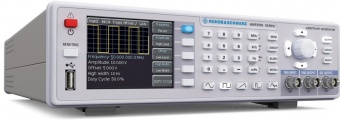

Генератор сигналов произвольной формы Rohde & Schwarz HMF2550

Подробнее

12 981.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Генератор сигналов произвольной формы (Arbitrary Function Generator) Rohde & Schwarz HMF2550 предоставляет пользователю не только полный набор стандартных форм сигналов, но и многообразие сигналов произвольной формы. Проводя испытания на реалистичных сигналах, можно убедиться, что испытуемые устройства правильно работают с сигналами, которые встречаются в реальных условиях.

Технические характеристики

Характеристика		Значение
Максимальная выходная частота		50 МГц
Количество каналов		1
Форма сигнала		Стандартные: синусоидальный, прямоугольный, пилообразный (положительный / отрицательный), импульсный Специальной формы: треугольный, шумовой (белый и розовый), кардиосигнал и экспоненциальный (нарастающий / спадающий)
Частотные характеристики
Диапазон	синусоидальный сигнал	10 мкГц ~ 50 МГц
	прямоугольный сигнал	10 мкГц ~ 50 МГц
	импульсный сигнал	100 мкГц ~ 25 МГц
	пилообразный и треугольный сигнал	10 мкГц ~ 10 МГц



	специальной и произвольной формы	100 мкГц ~ 25 МГц
Температурная стабильность (18°C ~ 28°C)		1 ppm
Старение (25°C)		±1 ppm/год
Синусоидальный сигнал
Гармонические искажения		Типичное (0 дБм) < -70 дБн (DC ~ 100 кГц) < -55 дБн (>100 кГц ~ 10 МГц) < -40 дБн (>10 МГц ~ 25 МГц) < -37 дБн (>25 МГц ~ 50 МГц)
Общие гармонические искажения (THD)		< 0,04% (>100 кГц)
Негармонические искажения		< -70 дБн (DC ~ 1 МГц) < -70 дБн + 6 дБ/октаву (>1 МГц )
Неравномерность АЧХ		±2% (DC ~ 10 МГц) ±2,5% (>10 МГц ~ 25 МГц) ±5% (>25 МГц ~ 50 МГц)
Фазовый шум		-115 дБн/Гц @ 10 кГц (на 10 МГц)
Прямоугольный сигнал
Время нарастания / спада		< 8 нс
Выброс		< 3 % (типичное)
Коэф. заполнения		50%
Ассиметрия		1% от периода + 5 нс
Джиттер (СКЗ)		< 1 нс (типичное)
Пилообразный и треугольный сигнал
Нелинейность		< 0,1% (<250 кГц) типичное < 2% (≥250 кГц) типичное
Симмметрия		0 ~ 100%, разрешение 0,1%
Импульсный сигнал
Длительность импульса		15 нс ~ 999 с с разрешением 5 нс
Время нарастания / спада		8 нс ~ 500 нс
Коэффициент заполнения		0,01% ~ 99,99%
Выброс		< 3 % (типичное)
Джиттер (СКЗ)		< 500 пс (типичное)
Специальная форма
Максимальное количество точек, участвующих в формировании сигнала		256 К точек
Вертикальное разрешение		14 бит
Частота дискретизации		250 Мвыб/сек
Внутренняя энергонезависимая память		< 4 Мб

Характеристики выхода

Амплитуда

Диапазон	5 мВп-п - 10 Вп-п (50 Ом) 10 мВп-п ~ 20 Вп-п (открытый)
Точность установки (1 кГц, синус, 0 В смещение )	±(1%+1 мВ)
Единицы установки	Вп-п, дБм
Разрешение	1 мВ

Смещение

Диапазон	0 ~ ±5 В (50 Ом) 0 ~ ±10 В (открытый)
Точность установки	±(2% + 2 мВ)
Единицы установки	В
Разрешение	1 мВ (50 Ом)

Модуляция и специальные режимы

Тип модуляции	АМ, ЧМ, ФМ, ШИМ, ЧМн
Форма несущей	все формы (кроме импульсной)
Форма внутреннего модул. сигнала	синусоидальный, прямоугольный (50%), пилообразный (положительный / отрицательный), импульсный треугольный (50%), шумовой (белый и розовый), кардиосигнал, экспоненциальный (нарастающий / спадающий), произвольная (до 4096 точек)
Частота внутренней модуляции	10 мкГц ~ 50 кГц
Частота внешнего модул. сигнала	DC ~ 50 кГц (250 Квыб/сек дискретизация)
АМ модуляция	Источник	Внутренний / Внешний
АМ модуляция	Коэффициент модуляции	0% ~ 100%
ЧМ модуляция	Источник	Внутренний/Внешний
ЧМ модуляция	Девиация	10 мкГц ~ 10 МГц
ФМ модуляция	Источник	Внутренний / Внешний
ФМ модуляция	Девиация	-180° ~ 180°
ЧМн модуляция	Источник	Внутренний / Внешний
	Коэффициент заполнения	0% ~ 100%
	Диапазон	0 ~ 250 кГц
	Частота переключения	внутри диапазона несущей
ШИМ модуляция	Источник	Внутренний / Внешний
ШИМ модуляция	Девиация	0% ~ 49,99% длительности импульса
Свипирование (качание)	Форма	все формы (кроме импульсной)
	Закон	линейный, логарифмический
	Направление	Вверх / Вниз
	Время свипирования	1 мс ~ 500 с с разрешением 1 мс
	Источник запуска	ручной, внешний, внутренний
	Маркер	настраиваемый на все частоты между начальной и конечной частотой
Пакетный режим	Форма	все формы (кроме импульсной)
	Источник запуска	непрерывный, стробированный, запускаемый
	Количество импульсов	1 ~ 50000 или бесконечное
	Начальная / Конечная фаза	0° ~ 360°
	Тип запуска	ручной, внешний, внутренний, через интерфейс
	Период внутреннего сигнала запуска	1 мкс ~ 500 с

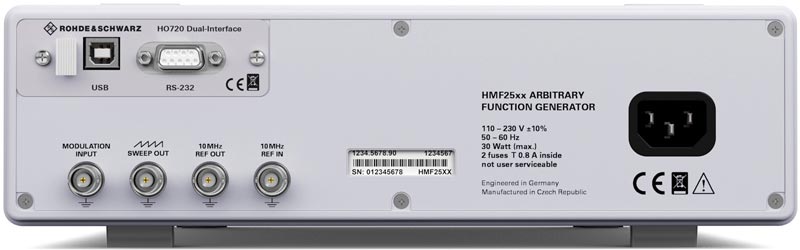

Входы / выходы и интерфейсы

Выход сигнала (Sig. Output)	тип разъема	BNC (передняя панель)
	импеданс	50 Ом
	состояние	включен, выключен, инверсия
	защита	от КЗ, макс. ±15 В обратное напряжение
Выход внешнего запуска (Trig. Output)	тип разъема	BNC (передняя панель)
	импеданс	50 Ом
	Уровень	TTL, положительный фронт
	Частота	макс. 10 МГц
Вход внешнего запуска (Trig. Input)	тип разъема	BNC (передняя панель)
	импеданс	5 кОм \|\| 100 пФ
	фронт	нарастающий, спадающий
	уровень	TTL, защита ±30 В
	длительность импульса	≥100 нс
Вход внешней модуляции (Modulation Input)	тип разъема	BNC (задняя панель)
	импеданс	10 кОм
	уровень	макс. ±5 В
	диапазон (-3 дБ)	DC ~ 50 кГц (250 Квыб/сек дискретизация)
Вход опорного генератора (10 MHz REF IN)	тип разъема	BNC (задняя панель)
	импеданс	1 кОм
	частота	10 МГц ± 100 кГц
	уровень	TTL
Выход опорного генератора (10 MHz REF OUT)	тип разъема	BNC (задняя панель)
	импеданс	50 Ом
	частота	10 МГц
	уровень	1,65 Вп-п (50 Ом)
Выход сигнала свипирования (Sweep OUT)	тип разъема	BNC (задняя панель)
	импеданс	200 Ом
	уровень	0 ~ 5 В пилообразный сигнал, синхронизированный с режимом свипирования
Интерфейсы	сохранение данных	1 х USB-host (тип А), FAT 16/32, макс.4 Гб
Интерфейсы	дистанционное управление	USB-device (тип B) / RS-232 (HO720) штатно Ethernet (RJ45) / USB-device (тип B) (HO732) опция GPIB (IEEE-488) (HO740) опция

Основные характеристики

Тип дисплея	Жидкокристаллический; 3,5" TFT, 320 х 240, LED подсветка
Питание	105 ~ 253 В AC，50 ~ 60 Гц, CATII
Потребляемая мощность	не более 30 Вт
Рабочая температура	5 °C...40 °C
Габаритные размеры	285 х 75 х 365 мм
Вес	3,6 кг

Стандартная комплектация

Генератор сигналов
Шнур питания
Руководство по эксплуатации
CD диск

Дополнительная комплектация

Наименование	Тип устройства	Код заказа
Интерфейсная плата Ethernet / USB	HO732	5800.3209.02
Интерфейсная плата IEEE-488 (GPIB)	HO740	3622.3194.02
Кабель GPIB (длина 2 м)	HZ72	3594.4296.02
Адаптер для 19-дюймовой измерительной стойки	HZ42	3622.3207.02
Набор аттенюаторов, 50 Ом	HZ24	3594.4021.02

Документы

HMF25xx_EN_V02_Datasheetpdf Размер: 462,5 кб

Характеристики

Полоса частот, МГц	50
Тип (генератор)	функциональный
