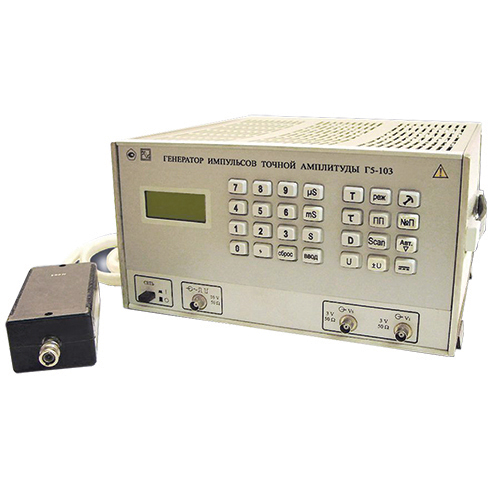

Генератор импульсов точной амплитуды Г5-103

Показатели

Величины

Амплитуда основных импульсов изменяется

от 10 мВ до 10,0 В

Период повторения основных импульсов

от 0,1 мкс до 10,0 с

Временной сдвиг относительно синхроимпульса

от 0 до 9999999,0 мкс

Два синхроимпульса V0, V1

Длительность основных импульсов

от 0,05 мкс до 9999999,0 мкс

Полярность

положительная и отрицательная

Длительность фронта и среза

не более 10 нс

Сопротивление нагрузки

(50 ± 2,5) Ом

Режим запуска

- внутренний
- внешний
- разовый механический

Дистанционное управление

КОП

Установки амплитуды
Длительности основных импульсов
Установки периода основных импульсов
Установки временного сдвига

±(0,01U+2мВ) в поддиапазоне от 1,0 до 10,0 В
±(1•10^-6τ+10 нс)
±(1•10^-6Т+0,5 нс)
±(1•10^-6 D+0,5 нс)

Средняя наработка на отказ

не менее 10000 ч

Диапазон рабочих температур

от 5°С до 40°С

Питание от сети переменного тока

220 В

Потребляемая мощность

не более 50 В·А

Габаритные размеры:
генератор
выносной блок

327х320х173 мм
112х98х39 мм

Масса:
генератор
выносной блок

8,0 кг
0,5 кг
