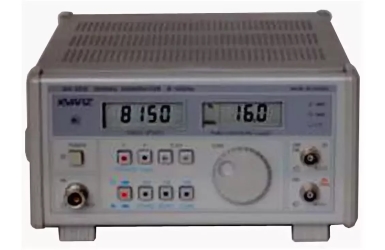

Генератор сигналов высокочастотный Г4-202

Показатели

Величины

Диапазон частот

   Г-202
   Г-204
   Г4-207
   Г4-208

2,0–8,15 ГГц
8,15–17,85 ГГц
17,44-25,86 ГГц
25,86-37,5 ГГц

Погрешность установки частоты

± 0,45 %

Уровень выходной мощности:

   2-8,15 ГГц
   8,15-17,85 ГГц
   17,44-25,86 ГГц
   25,86-37,5 ГГц

80 мВт
60 мВт
40 мВт
20 мВт

Пределы регулирования уровня выходной мощности

30 дБ (Г4-202, Г4-204)
28 дБ (Г4-207, Г4-208)

Погрешность установки уровня выходной мощности, не более

± 1,5 дБ

Относительный уровень гармоник и субгармоник, не более

-25 дБ (2f, 3f)    (Г4-202, Г4-204); -30 дБ (3/2f, 2f) (Г4-207, Г4-208)

Уровень мощности с дополнительного выхода (пределы регулирования 20 дБ), не менее

1 мВт

Частотная модуляция

   диапазон модулирующих частот

0,05-100 кГц

   девиация частоты

25 МГц, 50 МГц (17,44-37,5 ГГц)

Амплитудная модуляция

   диапазон модулирующих частот

0,05-5 кГц

   коэффициент модуляции

0-50 %

Импульсная модуляция

   частота повторения импульсов

0,05-200 кГц

   длительность импульсов

0,1 мкс-10,0 мс

   подавление сигнала в паузе, не менее

60 дБ

Свипирование

   полоса свипирования от

10 МГц до полного диапазона рабочих частот

   время автоматического свипирования

20 мс, 80 мс; 1 с

Диапазон рабочих температур

-10 до +50 ^oС

Относительная влажность воздуха

при 25 ^oС не более 98 %

Питание от сети переменного тока

220 ± 22 В, 50 ± 0,5 Гц; 115 ± 5,75 В, 400 ± 10 Гц

Потребляемая мощность

не более 60 ВА

Габариты; масса:

   Г4-202, Г4-204
   Г4-207, Г4-208

240х120х300 мм; 7,5 кг
240х120х390 мм; 9,5 кг
