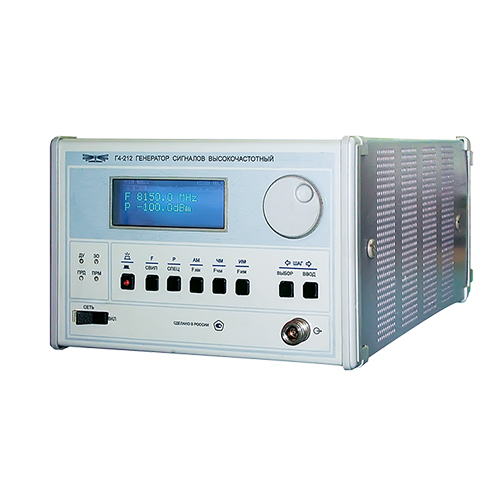

Генератор сигналов высокочастотный Г4-212

Полоса частот: 2,0 - 8,15 ГГц
Генератор сигналов высокочастотный Г4-212

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Генераторы данной серии применяются в качестве источников СВЧ-сигналов в режиме немодулированных колебаний, амплитудной модуляции, частотной модуляции и в режиме электронной перестройки частоты.
Встроенный микроконтроллер полностью автоматизирует процесс управления прибором, производит набор и установку параметров, исключает установку запрещенных режимов, определяет отсчет параметров в заданных единицах.
Приборы обеспечивают калибровку измерителей мощности, измеряют ослабления и КСВ, могут использоваться в качестве СВИП-генераторов при панорамных измерениях. Внутренний импульсный генератор позволяет использовать приборы для работы с радиолокационными системами.

Технические характеристики

Показатели

Величины

Диапазон частот выходного сигнала генератора:
    Г4-211
    Г4-212

от 1,07 до 4,0 ГГц
от 2,0 до 8,15 ГГц

Запас по частоте в начале и в конце диапазона

не менее 1 %

Пределы допускаемой основной относительной погрешности установки частоты

± 0,5 %

Пределы допускаемой относительной погрешности установки частоты в рабочих условиях применения

± 0,75 %

Нестабильность частоты за 15 мин

не более 1×10^-4

Девиация паразитной ЧМ в полосе частот от 20 Гц до 20 кГц

3×10^-6

Опорный уровень выходной мощности генератора

10 дБм

Пределы допускаемой основной относительной погрешности установки опорного уровня мощности

± 1,0 дБ

Пределы допускаемой относительной погрешности установки опорного уровня мощности в рабочих условиях применения

± 1,5 дБ

Пределы регулирования выходной мощности

от + 10 до - 110 дБм
(от 10 до 1×10^-11 мВт)

Пределы допускаемой основной относительной погрешности установки ослабления (Ах),
дБ, для диапазона ослабления:

    от 0 до 9,9 дБ

± 0,5

    от 10 до 59,9 дБ

± 1

    от 60 до 99,9 дБ

± [1+0,03×(Ax-60)]

    от 100 до 119,9 дБ

± [2,2+0,10×(Ax-100)]

Диапазон установки девиации частоты в режиме ЧМ при работе от внутреннего источника частотой 1 кГц или внешнего сигнала в диапазоне частот от 0 до 100 кГц и напряжением (3 ± 0,1) В

от 0,1 до 25 МГц

Пределы допускаемой основной относительной погрешности установки девиации:

    при работе от внутреннего источника и девиации до 1 МГц

± 15 %

    при работе от внутреннего источника и девиации свыше 1 МГц

± 20 %

    при внешней модуляции

± 25 %

Пределы допускаемой относительной погрешности установки девиации в рабочих
условиях применения:

    в режиме внутренней модуляции

± 20 %

    в режиме внешней модуляции

± 30 %

Диапазон установки коэффициента АМ при работе от внутреннего источника с частотой 1 кГц или внешнего сигнала в диапазоне частот от 0,05 до 5 кГц и напряжением (3 ± 0,1) В

от 1 до 60 %

Пределы допускаемой основной абсолютной погрешности установки коэффициента АМ (М) при работе от внутреннего источника

± (0,2 М – 0,6) %

Пределы допускаемой абсолютной погрешности установки коэффициента АМ (М) при работе от внутреннего источника в рабочих условиях применения

± (0,25 М + 0,6) %

Пределы основной абсолютной погрешности установки коэффициента АМ (М) в режиме внешней модуляции

± (0,3 М + 0,6) %

Пределы допускаемой абсолютной погрешности установки коэффициента АМ (М) в режиме внешней модуляции

± (0,35 М + 0,6) %

В режиме внутренней ИМ генератор выдаёт импульсные сигналы следующей формы:
меандр с несимметрией не более 10% и частотой повторения 1, 10 и 100 кГц;
длительность 0,5 мкс с частотой повторения (2 ± 0,1), (20 ± 1), (200 ± 10) кГц;
длительность 5, 10, 20 мкс с частотой повторения (20 ± 1) кГц;
длительность 50, 100, 200 мкс с частотой повторения (2 ± 0,1) кГц;
длительность 0,5, 1, 2 мкс с частотой повторения (0,2 ± 0,01) кГц.

В режиме ИМ от внешнего источника импульсами положительной полярности с амплитудой от 4 до 5 В генератор выдаёт импульсные сигналы длительность от 0,1 до 104 мкс с частотой повторения от 0,01 до 200 кГц при скважности не менее 2

Пределы допускаемой основной относительной погрешности установки длительности выходного ВЧ импульса в режиме внутренней ИМ

± 20 %

Пределы допускаемой относительной погрешности установки длительности выходного ВЧ импульса в режиме внутренней ИМ в рабочих условиях применения

± 25 %

Полоса свипирования частоты

от 10 МГц до полного диапазона рабочих частот

Напряжение питания:

    с частотой (50 ± 1) Гц

220 ± 22 В

   с частотой от 388 до 428 Гц

115 ± 5,75 В

Потребляемая мощность, не более

70 В·А

Средняя наработка на отказ, не менее

7000 ч

Габаритные размеры (высота × ширина × длина), не более

173×250×425 мм

Масса, не более

10 кг
