Генератор сигналов высокочастотный Г4-233

Полоса частот: 0,009 - 3000 МГц

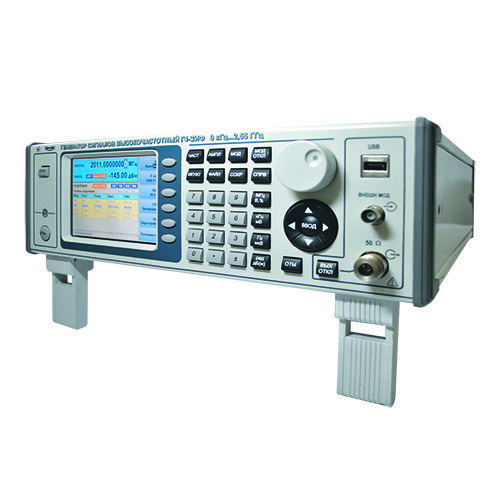

Генератор сигналов высокочастотный Г4-233

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Генератор сигналов Г4-233 предназначен для настройки, регулировки и испытаний различных радиотехнических устройств, где требуется повышенная точность и стабильность частоты, малая дискретность установки параметров частоты, модуляции и уровня сигнала, низкий уровень фазового шума, дистанционное автоматизированное управление.

Основные параметры

Диапазон частот от 0,009 до 3000 МГц.
Дискретность установки частоты 0,01 Гц.
Уровень выходного сигнала от -127 дБм до 19 дБм.
Виды модуляции: АМ, ЧМ, ФМ, ИМ.
Внутренний модулирующий генератор от 20 Гц до 100 кГц.
Интерфейсы: RS-232, LAN (Ethernet TCP/IP), USB.

Особенности

Широкий диапазон несущих частот.
Высокое разрешение и стабильность выходной частоты.
Широкий диапазон установки выходного уровня с максимальным значением до 19 дБм (2V) и выше.
Низкий уровень фазовых шумов.
Возможность работы прибора в составе автоматизированных систем по каналу RS-232 и LAN.
Применение встроенного одноплатного компьютера с ОС Windows Embedded CE 6.0.
Яркий и цветной жидкокристаллический дисплей, удобное интуитивно-понятное управление.
Компактная конструкция и малый вес.

Технические характеристики

Показатели
Величины

Диапазон частот на основном и дополнительном выходах

от 0,009 до 3000 МГц

Дискретность установки частоты

0,01 Гц

Погрешность установки частоты

±5·10^-7

Нестабильность частоты за 15 мин

±1·10^-9

Паразитная девиация для несущей частоты
1 ГГц в полосе от 0,3 до 3,4 кГц:

   «НК»

≤ 0,5

   «ЧМ»

≤ 12

Коэффициент паразитной АМ в полосе от 0,02 до 20 кГц

≤ 0,05 %

Спектральная плотность мощности фазовых шумов при отстройке на 20 кГц на несущей частоте1 ГГц

- 115 дБ/Гц
(тип. - 120 дБ/Гц)

Предельные устанавливаемые значения выходного уровня

от минус 132 дБм до плюс 28 дБм

Дискретность изменения уровня

0,01 дБ

Нормированные пределы изменения выходного уровня сигнала в диапазоне частот от 0,009 до 637,5 МГц:
   в режимах НК, ЧМ, ФМ, ИМ
   в режиме АМ

от - 127 дБм до 19 дБм (от 1·10^-7 до 2 В)
до 13 дБм (1 В)

Нормированные пределы изменения выходного уровня сигнала в диапазоне частот от 637,5 до 3000 МГц:
в режимах НК, ЧМ, ФМ, ИМ
в режиме АМ

от- 93 дБм до 9 дБм (от 5·10^-6 до 2 В)
до 13 дБм (1 В)

Погрешность установки опорного уровня выходной мощности 0 дБм

±0,5 дБ

Уровень гармоник

не более - 30 дБ

Уровень субгармоник

не более минус 70 дБ
(для частот от 1275МГц до 2550 МГц)

не более минус 60 дБ
(для частот от 2550 МГц до 3000 МГц)

Пределы модуляции:

   АМ

до 20 МГц - 0…100%
от 20 до 1000 МГц - 0…80%
от 1000 до 3000 МГц - 0…50%

   ЧМ (fнес=1ГГц)

от 0,02 до 2000 кГц

   ФМ (fнес=1ГГц)

0,1 - 100 rad

   ИМ

от 0,1 мкс до 59 сек (длит. импульса)

Диапазон модулирующих частот:

   АМ

от 0,02 до 50 кГц

   ЧМ

от 0,02 до 100 кГц

   ФМ

от 0,3 до 20 кГц

   ИМ

от 0,02Гц до 5МГц (частота повторения)

Параметры встроенного генератора низких частот:

      диапазон частот

от 0,02 до 100 кГц

      дискретность установки частоты

0,1 Гц

      погрешность установки частоты

±1·10^-6

      выходное напряжение

от 0 до 3,2 В

      коэффициент гармоник выходного сигнала

≤ 0,1 %

Потребляемая мощность

не более 60 В·А

Габаритные размеры

135х360х400 мм

Масса

8 кг

Характеристики

Полоса частот, МГц	3000
Тип (генератор)	ВЧ

Персональные рекомендации

Показатели	Величины
Диапазон частот на основном и дополнительном выходах	от 0,009 до 3000 МГц
Дискретность установки частоты	0,01 Гц
Погрешность установки частоты	±5·10^-7
Нестабильность частоты за 15 мин	±1·10^-9
Паразитная девиация для несущей частоты 1 ГГц в полосе от 0,3 до 3,4 кГц:
«НК»	≤ 0,5
«ЧМ»	≤ 12
Коэффициент паразитной АМ в полосе от 0,02 до 20 кГц	≤ 0,05 %
Спектральная плотность мощности фазовых шумов при отстройке на 20 кГц на несущей частоте1 ГГц	- 115 дБ/Гц (тип. - 120 дБ/Гц)
Предельные устанавливаемые значения выходного уровня	от минус 132 дБм до плюс 28 дБм
Дискретность изменения уровня	0,01 дБ
Нормированные пределы изменения выходного уровня сигнала в диапазоне частот от 0,009 до 637,5 МГц: в режимах НК, ЧМ, ФМ, ИМ в режиме АМ	от - 127 дБм до 19 дБм (от 1·10^-7 до 2 В) до 13 дБм (1 В)
Нормированные пределы изменения выходного уровня сигнала в диапазоне частот от 637,5 до 3000 МГц: в режимах НК, ЧМ, ФМ, ИМ в режиме АМ	от- 93 дБм до 9 дБм (от 5·10^-6 до 2 В) до 13 дБм (1 В)
Погрешность установки опорного уровня выходной мощности 0 дБм	±0,5 дБ
Уровень гармоник	не более - 30 дБ
Уровень субгармоник	не более минус 70 дБ (для частот от 1275МГц до 2550 МГц)
Уровень субгармоник	не более минус 60 дБ (для частот от 2550 МГц до 3000 МГц)
Пределы модуляции:
АМ	до 20 МГц - 0…100% от 20 до 1000 МГц - 0…80% от 1000 до 3000 МГц - 0…50%
ЧМ (fнес=1ГГц)	от 0,02 до 2000 кГц
ФМ (fнес=1ГГц)	0,1 - 100 rad
ИМ	от 0,1 мкс до 59 сек (длит. импульса)
Диапазон модулирующих частот:
АМ	от 0,02 до 50 кГц
ЧМ	от 0,02 до 100 кГц
ФМ	от 0,3 до 20 кГц
ИМ	от 0,02Гц до 5МГц (частота повторения)
Параметры встроенного генератора низких частот:
диапазон частот	от 0,02 до 100 кГц
дискретность установки частоты	0,1 Гц
погрешность установки частоты	±1·10^-6
выходное напряжение	от 0 до 3,2 В
коэффициент гармоник выходного сигнала	≤ 0,1 %
Потребляемая мощность	не более 60 В·А
Габаритные размеры	135х360х400 мм
Масса	8 кг
