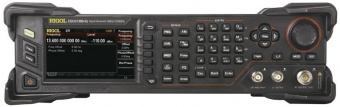

Генератор сигналов высокочастотный Rigol DSG3136B-IQ

Частотный диапазон: 9 кГц…13,6 ГГц. Диапазон IQ: 50 МГц до 6,5 ГГц. Точность 0,1 ppm (10 ppb - опция OCXO-B08). Старение <1ppm/год (<30 ppb/год - опция OCXO-B08). Разрешение 0,01 Гц. Амплитуда выходного сигнала: -110 дБм…+13 дБм (установка -130 дБм…+27 дБм). Фазовый шум <-116 дБн/Гц@20кГц. Свипирование по частоте и амплитуде. Встроенный модулирующий генератор. Режимы модуляции: АМ, ЧМ, ФМ, импульсная, I/Q модуляция. Импульсный генератор и генератор паттернов (опция DSG3000B-PUG). Интерфейсы USB-host/device, LAN (LXI). Дисплей 4,3" TFT(480x272). Размеры: 364х112х420 мм. Вес: 8,03 кг.

Генератор сигналов высокочастотный Rigol DSG3136B-IQ

Подробнее

78 870.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

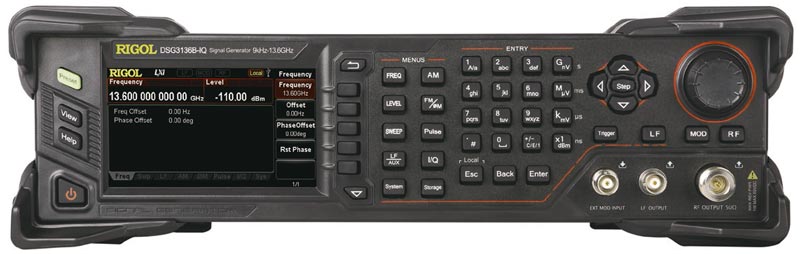

Генератор сигналов высокочастотный Rigol DSG3136B-IQ позволяет формировать сигналы в диапазоне частот до 13,6 ГГц с высокой стабильностью и низким фазовым шумом. Rigol DSG3136B-IQ объединяет в себе функции СВЧ генератора, модулятора и генератора импульсов. Благодаря широкому набору интерфейсов для дистанционного управления и передачи данных, включая USB и LAN (LXI-C), а также возможности управления прибором с помощью SCPI-команд, Rigol DSG3136B-IQ может быть интегрирован практически в любую измерительную систему как в лаборатории, так и на производстве. Этот прибор имеет входы и выходы I/Q модуляции, что позволяет использовать его в качестве векторного генератора.

Технические характеристики

Характеристика	Значение
ЧАСТОТА
Частотные характеристики
Диапазон частот		9 кГц...13,6 ГГц (IQ: 50 МГц...6,5 ГГц)
Разрешение		0,01 Гц
Скорость переключения		<10 мс (типичное)
Частотные диапазоны
Частотные диапазоны	Значение частоты	N
1 2 3 4 5 6 7	f ≤ 227.5 МГц 227.5 МГц < f ≤455 МГц 455 МГц < f ≤ 910 МГц 910 МГц < f ≤ 1820 МГц 1820 МГц< f ≤ 3600 МГц 3600 МГц< f ≤ 6500 МГц 6500 МГц< f ≤ 13600 МГц	0,25 0,125 0,25 0,5 1 2 4
Внутренний источник опорной частоты
Частота опорного генератора		10 МГц
Погрешность после калибровки		<0,1 ppm <10 ppb (с опцией OCXO-B08)
Температурная стабильность (0°С...50°С)		<1,0 ppm <5 ppb (с опцией OCXO-B08)
Старение		<1 ppm / год <30 ppb / год (с опцией OCXO-B08)
Выход внутреннего опорного генератора	Частота	10 МГц
	Уровень	+5 дБ...10 дБ (типичное)
	Выходной импеданс	50 Ом (номинальное)

Вход для внешнего опорного генератора	Частота	10 МГц
	Уровень	0 дБ ...+10 дБ (типичное)
	Входной импеданс	50 Ом (номинальное)
	Максимальная девиация	±5 ppm
	Максимальная девиация	±5 ppm
Свипирование по частоте
Рабочие режимы		пошаговое, по списку
Режим		одиночное, непрерывное
Диапазон		полный
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговое: 2...65535 по списку: 1...6001
Временной диапазон		20 мс...100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм)	2 МГц < f ≤ 6,5 ГГц, уровень ≤ +13 дБм	< -30 дБн
	6,5 МГц < f ≤ 12 ГГц, уровень ≤ +10 дБм	< -30 дБн
	12 ГГц < f ≤ 13,6 ГГц, уровень ≤ +2 дБм	< -30 дБн
Субгармонические искажения (CW режим)	3,6 ГГц < f ≤ 13,6 ГГц	< -60 дБн; < -70 дБн (типичное)
Субгармонические искажения (CW режим)	3,6 ГГц < f ≤ 13,6 ГГц	< -60 дБн; < -70 дБн (типичное)
Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц)	100 кГц< f ≤ 1,5 ГГц	< -60 дБн; < -70 дБн (типичное)
	1,5 ГГц < f ≤ 3,6 ГГц	< -54 дБн; < -64 дБн (типичное)
	3,6 ГГц < f ≤ 6,5 ГГц	< -48 дБн; < -58 дБн (типичное)
	6,5 ГГц < f ≤ 13,6 ГГц	< -42 дБн; < -52 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц)	f = 1 ГГц	< -110 дБн/Гц; < -116 дБн/Гц (типичное)
	f = 1 ГГц	< -110 дБн/Гц; < -116 дБн/Гц (типичное)
	f = 6,5 ГГц	< -98 дБн/Гц; < -102 дБн/Гц (типичное)
	f = 13,6 ГГц	< -92 дБн/Гц; < -96 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1 ГГц)	0,3 кГц...3 кГц	< 10 Гц скз, <5 Гц скз (типичное)
Общие искажения (CW режим, RMS f= 1 ГГц)	0,03 кГц...20 кГц	< 50 Гц скз, <10 Гц скз (типичное)
УРОВЕНЬ
Диапазон установки
		Нормированное значение		Устанавливаемое значение
Максимальный выходной уровень	9 кГц ≤ f < 100 кГц			+5 дБм
	100 кГц ≤ f < 1 МГц	+10 дБм		+15 дБм
	1 МГц ≤ f < 200 МГц	+13 дБм		+20 дБм
	200 МГц < f ≤ 3,6 ГГц	+13 дБм		+27 дБм
	3,6 ГГц < f ≤ 6,5 ГГц	+13 дБм		+20 дБм
	6,5 ГГц < f ≤ 12 ГГц	+10 дБм		+15 дБм
	12 ГГц < f ≤ 13,6 ГГц	+2 дБм		+10 дБм
Минимальный выходной уровень	9 кГц ≤ f < 100 кГц			-130 дБм
	100 кГц < f ≤ 3,6 ГГц	-110 дБм		-130 дБм
	3,6 ГГц < f ≤ 6,5 ГГц	-110 дБм		-130 дБм
	6,5 ГГц < f ≤ 9 ГГц	-110 дБм		-130 дБм
	9 ГГц < f ≤ 13,6 ГГц	-90 дБм		-110 дБм
Абсолютная неопределенность
		-60 дБм ~ макс. спец. уровень	-90 ~ -60 дБм	-110 ~ -90 дБм
Погрешность установки уровня	9 кГц ≤ f < 100 кГц	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)
	100 кГц < f ≤200 МГц	≤0,7 дБ ≤0,5 дБ (тип.)	≤0,9 дБ ≤0,5 дБ (тип.)	≤1,1 дБ ≤0,5 дБ (тип.)
	200 МГц < f ≤ 3,6 ГГц	≤0,7 дБ ≤0,5 дБ (тип.)	≤0,9 дБ ≤0,5 дБ (тип.)	≤1,1 дБ ≤0,5 дБ (тип.)
	3,6 ГГц < f ≤ 6,5 ГГц	≤0,9 дБ ≤0,5 дБ (тип.)	≤1,1 дБ ≤0,5 дБ (тип.)	≤1,3 дБ ≤0,5 дБ (тип.)
	6,5 ГГц < f ≤ 9 ГГц	≤1,1 дБ ≤0,5 дБ (тип.)	≤1,3 дБ ≤0,5 дБ (тип.)	≤1,5 дБ ≤0,7 дБ (тип.)
	9 ГГц < f ≤ 12 ГГц	≤1,3 дБ ≤0,5 дБ (тип.)	≤1,5 дБ ≤0,7 дБ (тип.)
	12 ГГц < f ≤ 13,6 ГГц	≤1,5 дБ ≤0,7 дБ (тип.)	≤1,8 дБ ≤0,7 дБ (тип.)
КСВН (1 МГц ≤ f ≤ 13,6 ГГц )		≤1,8 (типичное)
Установка уровня
Время установки (20°С ~ 30°С)		≤5 мс (типичное)
Обратная мощность
Макс. обратная мощность	Макс. напряжение постоянного тока	50 В DC
	1 МГц < f ≤ 13,6 ГГц	1 Вт
Свипирование по апмлитуде
Рабочие режимы		пошаговое, по списку
Режим		одиночное, непрерывное
Диапазон		полный уровень
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговое: 2...65535 по списку: 1...6001
Временной диапазон		20 мс...100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
Формы сигнала		синус, меандр
Частотный диапазон	синус	DC ~ 200 кГц
	меандр	DC ~ 20 кГц
	меандр	DC ~ 20 кГц
Разрешение		0,01 Гц
Выходное напряжение	DC	-3 В ~ 3 В
Выходное напряжение	AC	0 В ~ 3 Впик
Разрешение		2 мВ
МОДУЛЯЦИЯ
Амплитудная модуляция (АМ)
Диапазон несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Глубина		0 %...100 %
Разрешение		0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)		<4 % уст. значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм)		<3 % (типичное)
Неравномерность АЧХ		< 3 дБ (номинал.)
Частотная модуляция (ЧМ)
Диапазон несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Девиация		N x 1 МГц (номинал.)
Разрешение		<0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)		<2 % уст. значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц)		<2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)		< 3 дБ (номинал.)
Фазовая модуляция (ФМ)
Диапазон несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Макс. девиация		N x 5 рад (f>23,4375 МГц)
Разрешение		<0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)		<1 % уст. значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад)		<1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)		< 3 дБ (номинальное)
Импульсная модуляция (опция DSG3000B-PUG)
Диапазон несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Диапазон включения / выключения		>70 дБ (100 кГц < f ≤ 3,6 ГГц)
Время нарстания / спада (10% / 90%)		<50 нс
Частота повторения импульсов		DC ~ 1 МГц
Импульсный генератор (опция DSG3000B-PUG)
Режим		одиночный импульс
Период	Диапазон	40 нс ~170 с
Период	Разрешение	10 нс
Длительность	Диапазон	10 нс ~ (170 с ~ 10 нс)
Длительность	Разрешение	10 нс
Задержка запуска	Диапазон	10 нс ~170 с
Задержка запуска	Разрешение	10 нс
Запуск		Авто, внешний запуск, внешний строб, ручной, по шине (USB, LAN)
Генератор паттернов (опция DSG3000B-PUG)
Импульсный генератор паттернов	Количество импульсов	1 ~ 2047
	Временной диапазон	20 нс ~170 с
	Повторение паттернов	1 ~ 256
I/Q модуляция
Диапазон несущей		50 МГц ≤ f ≤ 6.5 ГГц
Источник модуляции		внутренний, внешний
Полоса (RF)	Внешняя модуляция
	Полоса (I или Q)	до 60 МГц (номинал.)
	RF (I + Q)	до 120 МГц (номинал.)
	Внутренняя модуляция
	Полоса (I или Q)	до 30 МГц (номинал.)
	RF (I + Q)	до 60 МГц (номинал.)
	RF (I + Q)	до 60 МГц (номинал.)
Подавление несущей	50 МГц≤ f ≤ 6 ГГц	≥ 40 дБн (типичное)
Подавление боковой полосы	50 МГц≤ f ≤ 6 ГГц	≥ 40 дБн (типичное)
Внешние входы I/Q	КСВН	<1,5
Внешние входы I/Q	Полное значение на входе	0,5 Вскз (I+Q)скз
Внутренняя модуляция
EVM	16QAM, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)	≤2,0%скз (типичное)
EVM	QPSK, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)	≤2,0%скз (типичное)
Внешняя модуляция
EVM	CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, вых. уровень ≤ 4 дБм)	≤2,0%скз (типичное)
ACPR		≥ 70 дБ
Генератор I/Q огибающей
Выходной импеданс		50 Ом (номинал.)
Выходное напряжение	Диапазон установки	0,02 Вп-п ~1,5 Вп-п
Выходное напряжение	Разрешение	1 мВ
АЧХ неравномерность (@1 МГц)	≤10 МГц	< 0,5 дБ (номинал.)
АЧХ неравномерность (@1 МГц)	≤30 МГц	< 1,0 дБ (номинал.)
I/Q дисбаланс	Магнитуда	< 0,1 дБ (номинал.) ≤10 МГц < 0,2 дБ (номинал.) ≤30 МГц
I/Q дисбаланс	Нелинейность фазы	200 пс (номинал.) ≤10 МГц 500 пс (номинал.) ≤30 МГц
SFDR	Синус (≤30 МГц)	> 50 дБ (номинал.)
Память формы сигнала	Длина памяти	1 Мвыб ~ 16 Мвыб с шагом 1 выборка
	Разрешение	14 бит
	Время загрузки 1 Мвыб.	<10 c (номинал.)
	Энергонезависимая память	96 Мб
Дискретизация	Диапазон	1 кГц ~50 МГц
Дискретизация	Разрешение	0,01 Гц
Запуск	Режим запуска	Авто, ручной, внешний, по шине (USB, LAN)
	Внешний запуск с задержкой
	Диапазон установки	0 ~ (2E16-1)
	Разрешение	1
	Запрет внешнего запуска
	Диапазон установки	0 ~ (2E16-1)
	Разрешение	1
	Длительность импульса	> 20 нс (номинал.)
ВХОДЫ И ВЫХОДЫ
Разъемы на передней панели
RF выход	Импеданс	50 Ом (номинал.)
RF выход	Разъем	N "мама"
Вход сигнала внешней модуляции	Импеданс	100 кОм /600 Ом /50 Ом (номинал.)
	Связь	AC/DC
	Чувствительность	1 Впп для указанной глубины модуляции или отклонения
	Разъем	BNC "мама"
Выход внутреннего модуляционного генератора	Импеданс	50 Ом (номинал.)
Выход внутреннего модуляционного генератора	Разъем	BNC "мама"
Разъемы на задней панели
Вход внешнего запуска	Импеданс	1 кОм (номинал.)
	Разъем	N "мама"
	Уровень запуска	3,3 В TTL
Выход сигнала достоверности	Выходное напряжение	0 В / 3,3 В (номинал.)
Выход сигнала достоверности	Разъем	BNC "мама"
Вход или выход импульса	Импеданс	50 Ом (номинал.)
Вход или выход импульса	Выходное напряжение	0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)	Импеданс	50 Ом (номинал.)
Вход для внешнего опорного генератора (10 МГц)	Разъем	BNC "мама"
Выход опорного генератора (10 МГц)	Импеданс	50 Ом (номинал.)
Выход опорного генератора (10 МГц)	Разъем	BNC "мама"
Вход / Выход генератора I/Q огибающей	Импеданс	50 Ом (номинал.)
Вход / Выход генератора I/Q огибающей	Разъем	BNC "мама"
Интерфейсы на задней панели
USB-host	Разъем	тип А
USB-host	Протокол	Версия 2.0
USB-device	Разъем	тип B
USB-device	Протокол	BNC "мама"
LAN	LXI	10/100 Base, RJ-45
ОБЩИЕ ХАРАКТЕРИСТИКИ
Дисплей	Тип	ЖК TFT
	Разрешение	480 x 272
	Размер	4,3"
Память	Запоминающее устройство (внутреннее)	Flash энергонезависимая, USB диск не поддерживается
Память	Объем памяти (внутреннего устройства)	96 Мб
Питание	Напряжение AC	100 В ~ 240 В
	Частота AC	45 Гц ~ 440 Гц
	Потребляемая мощность (со всеми опциями)	70 Вт (типичное), максимально 100 Вт
Рабочие условия	Температура	0°С ~ 50°С
Рабочие условия	Относительная влажность	≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С)
Габаритные размеры	W x H x D	364 мм х 112 мм х 420 мм
Вес		8,03 кг
Вес		8,03 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Прибор
Кабель питания

Дополнительная комплектация

опция импульсного генератора, модулятор и генератора паттернов DSG3000B-PUG
опция повышенной стабильности OCXO опорного генератора OCXO-B08
комплект для монтажа в стойку RM-DSG3000

Генератор сигналов высокочастотный Rigol DSG3136B-IQ

Характеристики

Полоса частот, МГц	13600
Тип (генератор)	ВЧ

Персональные рекомендации

Генератор сигналов высокочастотный Rigol DSG3136B-IQ

Технические характеристики

ЧАСТОТА

Частотные характеристики

Частотные диапазоны

Внутренний источник опорной частоты

Свипирование по частоте

Спектральный состав

УРОВЕНЬ

Диапазон установки

Абсолютная неопределенность

Установка уровня

Обратная мощность

Свипирование по апмлитуде

ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)

МОДУЛЯЦИЯ

Амплитудная модуляция (АМ)

Частотная модуляция (ЧМ)

Фазовая модуляция (ФМ)

Импульсная модуляция (опция DSG3000B-PUG)

Импульсный генератор (опция DSG3000B-PUG)

Генератор паттернов (опция DSG3000B-PUG)

I/Q модуляция

Генератор I/Q огибающей

ВХОДЫ И ВЫХОДЫ

Разъемы на передней панели

Разъемы на задней панели

Интерфейсы на задней панели

ОБЩИЕ ХАРАКТЕРИСТИКИ

Дополнительная информация

Стандартная комплектация

Дополнительная комплектация
