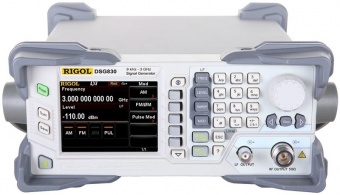

Генератор сигналов высокочастотный Rigol DSG836A

Генератор радиочастотный. Частотный диапазон: 9 кГц…3,6 ГГц. Точность 2 ppm (5 ppb - опция OCXO-B08). Старение <1ppm/год (<30 ppb/год - опция OCXO-B08). Разрешение 0,01 Гц. Амплитуда вых.сигнала: -110 дБм…+13 дБм ( установка -110 дБм…+20 дБм). Фазовый шум <-112 дБн/Гц@20кГц. Свипирование по частоте и амплитуде. Встроенный модулирующий генератор. Режимы модуляции: АМ, ЧМ, ФМ, импульсная (опция DSG800-PUM). Импульсный генератор (опция DSG800-PUM) и генератор паттернов (опция DSG800-PUG). IQ модуляция. IQ генератор. Интерфейсы USB-host/device, LAN (LXI). Дисплей 3,5" TFT(320x240). Размеры: 261,5х112х318,4 мм. Вес: 4,2 кг

Генератор сигналов высокочастотный Rigol DSG836A

Подробнее

25 638.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Генератор сигналов высокочастотный Rigol DSG836A способен формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 3,8 ГГц, благодаря чему генератор сигналов Rigol DSG836A является эффективным инструментом для разработки и тестирования потребительской электроники, средств связи, аудио- и видеотехники и др. Прибор включает в себе функции РЧ генератора, модулятора импульсов и импульсного генератора, модулятора и векторного генератора сигналов с I/Q модуляцией. Возможность дистанционного управления генератором сигналов Rigol DSG836A по интерфейсу LAN (LXI) позволяет использовать этот генератор в измерительных лабораториях любой конфигурации.

Технические характеристики

Характеристика	Значение
ЧАСТОТА
Частотные характеристики
Диапазон частот		9 кГц ~ 3,6 ГГц
Разрешение		0,01 Гц
Скорость переключения		<10 мс (типичное)
Частотные диапазоны
Частотные диапазоны	Значение частоты	N
1 2 3 4 5	f ≤ 227,5 МГц 227,5 МГц < f ≤455 МГц 455 МГц < f ≤ 910 МГц 910 МГц < f ≤ 1820 МГц 1820 МГц < f ≤ 3600 МГц	0,25 0,125 0,25 0,5 1
Внутренний источник опорной частоты
Частота опорного генератора		10 МГц
Температурная стабильность (0°С ~ 50°С)		<2 ppm <5 ppb (с опцией OCXO-B08)
Старение		<1 ppm / год <30 ppb / год (с опцией OCXO-B08)
Выход внутреннего опорного генератора	Частота	10 МГц
	Уровень	+5 дБ...+10 дБ
	Выходной импеданс	50 Ом (номинальное)

Вход для внешнего опорного генератора	Частота	10 МГц
	Уровень	0 дБ ...+10 дБ (типичное)
	Входной импеданс	50 Ом (номинальное)
	Максимальная девиация	±5 ppm
	Максимальная девиация	±5 ppm
Свипирование по частоте
Рабочие режимы		пошаговое, по списку
Режим		одиночное, непрерывное
Диапазон		полный
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговое: 2...65535 по списку: 1...6001
Временной диапазон		20 мс...100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 3,6 ГГц, уровень ≤+13 дБм)		< -30 дБн
Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц)	100 кГц < f ≤ 1,5 ГГц	< -65 дБн; < -70 дБн (типичное)
	1,5 ГГц < f ≤ 3,6 ГГц	< -54 дБн; < -64 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц)	100 кГц < f ≤ 1,5 ГГц	< -105 дБн/Гц; < -112 дБн/Гц (типичное)
	1,5 ГГц < f ≤ 3,6 ГГц	< -99 дБн/Гц; < -106 дБн/Гц (типичное)
	1,5 ГГц < f ≤ 3,6 ГГц	< -99 дБн/Гц; < -106 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1ГГц)	0,3 кГц...3 кГц	< 10 Гц скз, <5 Гц скз (типичное)
Общие искажения (CW режим, RMS f= 1ГГц)	0,03 кГц...20 кГц	< 50 Гц скз, <10 Гц скз (типичное)
УРОВЕНЬ
Диапазон установки
		Нормированное значение	Устанавливаемое значение
Максимальный выходной уровень	9 кГц ≤ f < 100 кГц		+5 дБм
	100 кГц ≤ f < 3,6 ГГц	+13 дБм	+20 дБм
	100 кГц ≤ f < 3,6 ГГц	+13 дБм	+20 дБм
Минимальный выходной уровень	9 кГц ≤ f < 100 кГц		-110 дБм
Минимальный выходной уровень	100 кГц < f ≤3,6 ГГц	-110 дБм	-110 дБм
Абсолютная неопределенность
		+13 ~ -60 дБм	-60 ~ -110 дБм
Погрешность установки уровня	100 кГц < f ≤3,6 ГГц	≤0,9 дБ ≤0,5 дБ (тип.)	≤1,1 дБ ≤0,7 дБ (тип.)
Погрешность установки уровня	100 кГц < f ≤3,6 ГГц	≤0,9 дБ ≤0,5 дБ (тип.)	≤1,1 дБ ≤0,7 дБ (тип.)
КСВН		≤1,8 (типичное)
Установка уровня
Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С)		≤5 мс (типичное)
Обратная мощность
Макс. обратная мощность		50 В DC - макс. напряжение постоянного тока 1 Вт (1 МГц < f ≤ 3,6 ГГц)
Свипирование по амплитуде
Рабочие режимы		пошаговое, по списку
Режим		одиночное, непрерывное
Диапазон		полный уровень
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговое: 2...65535 по списку: 1...6001
Временной диапазон		20 мс...100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
Формы сигнала		синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон	синус, свипирование (синус)	DC ~ 200 кГц
	меандр	DC ~ 20 кГц
	меандр	DC ~ 20 кГц
Разрешение		0,01 Гц
Выходное напряжение	Диапазон установки AC DC	0 ~ 3 В -3 В ~ 3 В
Выходное напряжение	Разрешение	2 мВ
Выходной импеданс		50 Ом (номинал)
МОДУЛЯЦИЯ
Амплитудная модуляция (АМ)
Источник		внутренний, внешний, внутренний + внешний
Глубина		0 % ~ 100 %
Разрешение		0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)		<4 %уст.значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм)		<3 % (типичное)
Неравномерность АЧХ		< 3 дБ (номинал.)
Частотная модуляция (ЧМ)
Источник		внутренний, внешний, внутренний + внешний
Девиация		N x 1 МГц (номинал.)
Разрешение		<0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)		<2 %уст. значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц)		<2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)		< 3 дБ (номинал.)
Фазовая модуляция (ФМ)
Источник		внутренний, внешний, внутренний + внешний
Макс.девиация		N x 5 рад
Разрешение		<0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)		<1 %уст.значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад)		<1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)		< 3 дБ (номинальное)
Импульсная модуляция (опция DSG800-PUM)
Источник		внутренний, внешний
Диапазон включения/выключения		>70 дБ (100 кГц≤ f <3,6 ГГц)
Время нарастания/спада (10% / 90%)		<50 нс, 10 нс (типичное)
Частота повторения импульсов		DC ~ 1 МГц
Импульсный генератор (опция DSG800-PUG)
Режим		одиночный импульс, генератор паттернов (опция DSG800-PUG)
Период	Диапазон	40 нс ~170 с
Период	Разрешение	10 нс
Длительность	Диапазон	10 нс ~ (170 с ~ 10 нс)
Длительность	Разрешение	10 нс
Задержка запуска	Диапазон	10 нс ~170 с
Задержка запуска	Разрешение	10 нс
Запуск		Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN)
Генератор паттернов (опция DSG800-PUG)
Импульсный генератор паттернов	Количество импульсов	1 ~ 2047
	Временной диапазон	20 нс ~170 с
	Повторение паттернов	1 ~ 256
I/Q модуляция
Частотный диапазон несущей		50 МГц ≤ f ≤ 3.6 ГГц
Источник модуляции		внутренний, внешний
Полоса (RF)	Внешняя модуляция
	Полоса (I или Q)	до 60 МГц (номинал.)
	RF (I + Q)	до 120 МГц (номинал.)
	Внутренняя модуляция
	Полоса (I или Q)	до 30 МГц (номинал.)
	RF (I + Q)	до 60 МГц (номинал.)
	RF (I + Q)	до 60 МГц (номинал.)
Подавление несущей	Диапазон несущей 50 МГц ≤ f ≤ 3.6 ГГц	≥ 40 дБн (типичное)
Подавление боковой полосы	Полоса модуляции до ±10 МГц	≥ 40 дБн (типичное)
Внешние входы I/Q	КСВН	<1,5
Внешние входы I/Q	Полное значение на входе	0,5 Вскз (I+Q)скз
Внутренняя модуляция
EVM	16QAM, root cosine фильтр (α=0,22), 4 Мвыб/с выходной уровень ≤ 4 дБм	≤2%скз (типичное)
EVM	QPSK, root cosine фильтр (α=0,22), 4 Мвыб/с выходной уровень ≤ 4 дБм	≤2%скз (типичное)
Внешняя модуляция
EVM	CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм	≤2% (типичное)
ACPR		≥ 70 дБ
Векторный генератор I/Q
Выходной импеданс		50 Ом (номинал.)
Выходное напряжение	Диапазон установки	0,02 Вп-п ~1,5 Вп-п
Выходное напряжение	Разрешение	1 мВ
АЧХ неравномерность (@1 МГц)	≤10 МГц	< 0,5 дБ (номинал.)
АЧХ неравномерность (@1 МГц)	≤30 МГц	< 1,0 дБ (номинал.)
I/Q дисбаланс	Магнитуда	< 0,1 дБ (номинал.) ≤10 МГц < 0,2 дБ (номинал.) ≤30 МГц
I/Q дисбаланс	Нелинейность фазы	200 пс (номинал.) ≤10 МГц 500 пс (номинал.) ≤30 МГц
SFDR	Синус (≤30 МГц)	> 50 дБ (номинал.)
Память формы сигнала	Длина памяти	1 выб ~ 16 Мвыб с шагом 1 выборка
	Разрешение	14 бит
	Время загрузки 1 Мвыб.	<10 c (номинал.)
	Энергонезависимая память	96 Мб
Дискретизация	Диапазон	1 кГц ~50 МГц
Дискретизация	Разрешение	0,01 Гц
Запуск	Режим запуска	Авто, ручной, внешний, по шине (USB, LAN)
	Внешний запуск с задержкой
	Диапазон установки	0 ~ (2E16-1)
	Разрешение	1
	Запрет внешнего запуска
	Диапазон установки	0 ~ (2E16-1)
	Разрешение	1
	Длительность импульса	> 20 нс (номинал.)
ВХОДЫ И ВЫХОДЫ
Разъемы на передней панели
RF выход	Импеданс	50 Ом (номинал.)
RF выход	Разъем	N "мама"
Выход внутреннего модуляционного генератора	Импеданс	50 Ом (номинал.)
Выход внутреннего модуляционного генератора	Разъем	BNC "мама"

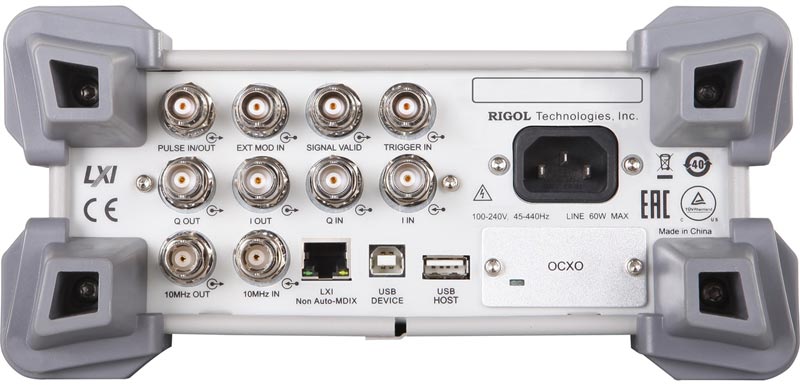

Разъемы на задней панели
Вход внешнего запуска	Импеданс	1 кОм (номинал.)
	Разъем	BNC "мама"
	Уровень запуска	3,3 В TTL
Выход сигнала достоверности	Выходное напряжение	0 В / 3,3 В (номинал.)
Выход сигнала достоверности	Разъем	BNC "мама"
Вход или выход импульса	Импеданс	50 Ом (номинал.)
Вход или выход импульса	Выходное напряжение	0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)	Импеданс	50 Ом (номинал.)
Вход для внешнего опорного генератора (10 МГц)	Разъем	BNC "мама"
Выход опорного генератора (10 МГц)	Импеданс	50 Ом (номинал.)
Выход опорного генератора (10 МГц)	Разъем	BNC "мама"
Вход внешнего модулирующего сигнала	Импеданс	100 кОм / 600 Ом/ 50 Ом (номинал.)
Вход внешнего модулирующего сигнала	Разъем	BNC "мама"
Вход/выход I/Q векторного генератора	Импеданс	50 Ом (номинал.)
Вход/выход I/Q векторного генератора	Разъем	BNC "мама"
Интерфейсы на задней панели
USB-host	Разъем	тип А
USB-host	Протокол	Версия 2.0
USB-device	Разъем	тип B
USB-device	Протокол	Версия 2.0
LAN	LXI	10/100 Base, RJ-45
ОБЩИЕ ХАРАКТЕРИСТИКИ
Дисплей	Тип	ЖК TFT
	Разрешение	320 x 240
	Размер	3,5"
Память	Запоминающее устройство (внутреннее)	Flash энергонезависимая, USB диск не поддерживается
Память	Объем памяти (внутреннего устройства)	96 Мб
Питание	Напряжение AC	100 В ~ 240 В
	Частота AC	45 Гц ~ 440 Гц
	Потребляемая мощность (со всеми опциями)	50 Вт (типичное), максимально 60 Вт
Рабочие условия	Температура	0°С ~ 50°С
Рабочие условия	Относительная влажность	≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С)
Габаритные размеры	W x H x D	261,5 мм х 112 мм х 318,4 мм
Вес		4,2 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Генератор сигналов
Кабель питания
Руководство по эксплуатации

Дополнительная комплектация

импульсная модуляция, импульсный генератор DSG800-PUM
генератор паттернов DSG800-PUG (включает DSG800-PUM)
опция повышенной стабильности OCXO опорного генератора OCXO-B08
комплект для монтажа в стойку на один прибор RM-1- DG1000Z
комплект для монтажа в стойку на два прибора RM-2- DG1000Z

Генератор сигналов высокочастотный Rigol DSG836A

Характеристики

Полоса частот, МГц	3600
Тип (генератор)	ВЧ
