ПрофКиП Г6-36 Генератор Сигналов Специальной Формы

Многофункциональный жидкокриталлический дисплей
Диагональ дисплея 11см
Интерфейс USB и RS232
Малый вес 4кг
Заменяет: Г6-27, ПрофКиП Г6-27М
Модель 2021 года

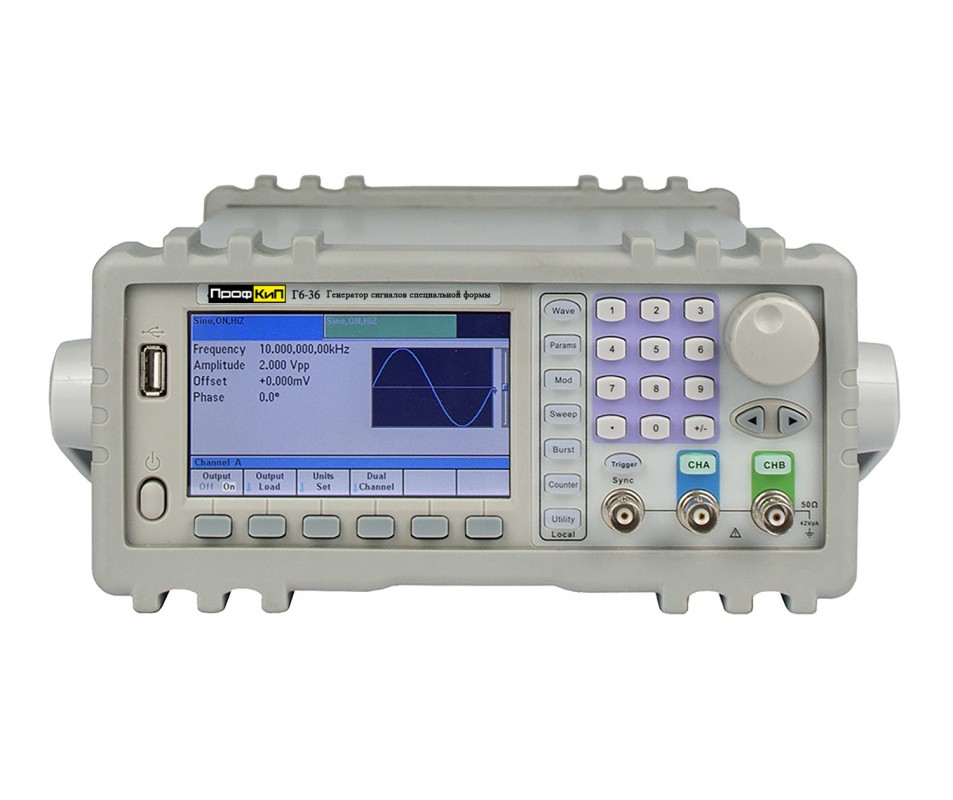

ПрофКиП Г6-36 Генератор Сигналов Специальной Формы

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-36 предназначены для воспроизведения высокостабильных по частоте сигналов синусоидальной, прямоугольной, треугольной, импульсной формы, а так же шумового сигнала и напряжения постоянного тока. Генераторы воспроизводят так же сигналы произвольной формы, имея 50 заводских предустановок, и возможность программирования формы выходного сигнала оператором.

Особенности и преимущества генератора сигналов ПрофКип Г6-36

Многофункциональный жидкокриталлический дисплей
Диагональ дисплея 11см
Интерфейс USB и RS232
Малый вес 4кг
Заменяет: Г6-27, ПрофКиП Г6-27М
Модель 2021 года

Основные технические характеристики генератора сигналов ПрофКиП Г6-36

Наименование характеристики	Значение
Форма выходного сигнала	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение.
Относительная погрешность установки частоты (периода)	≤ ±5·10-5
Характеристики синусоидального сигнала
Диапазон частот

ПрофКиП Г6-36	1 мкГц…60 МГц
Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм не более:	0,20%
Уровень высших гармоник по отношению к первой в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм:	< -50 дБ
Уровень высших гармоник по отношению к первой в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм:	< -40 дБ
Характеристики сигнала прямоугольной формы
Диапазон частот

ПрофКиП Г6-36	1 мкГц…15 МГц
Длительность фронта и среза не более:	20 нс
Выброс на вершине импульса на нагрузке 50 Ом не более:	2%
Диапазон регулировки длительности импульса % от периода	0,1…99,9 с дискретностью 0,1%
Характеристики сигнала треугольной формы
Диапазон частот

ПрофКиП Г6-36	1 мкГц…1 МГц
Диапазон регулировки симметрии %	0,0…100,0 с дискретностью 0,1%
Характеристики импульсного сигнала
Диапазон частот

ПрофКиП Г6-36	1 мкГц…15 МГц
Длительность фронта и среза не более:	20 нс
Выброс на вершине импульса на нагрузке 50 Ом не более:	5%
Длительность импульса	28 нс…(Т-28 нс)
Длительность импульса	где Т – период следования импульсов)
Характеристики сигнала произвольной формы
Частота дискретизации семпл/с	1мксемпл/с…50 Мсемпл/с
Количество семплов в периоде	8…16384 (по каналу А)
Количество семплов в периоде	8…2048 (по каналу В)
Разрядность АЦП по амплитуде	14 бит
Характеристики шумового сигнала
Сигнал типа «Белый шум» в полосе 30 МГц по уровню -3 дБ
Вероятность повторения цикла более 50 лет.
Характеристики в режиме постоянного напряжения
Выходное напряжение по каналу А	0…±10 В на нагрузке 1 МОм
	0…±5 В на нагрузке 50 Ом

Выходное напряжение по каналу В	0…±3 В на нагрузке 1 МОм
	0…±1,5 В на нагрузке 50 Ом
Разрешение	4 значащих разряда (В, мВ)
Амплитудные параметры выходного сигнала
Номинальное сопротивление нагрузки	1 МОм (High Z); 50 Ом;
Единицы установки	В (мВ)пик пик; В (мВ) скз; дБм;
Диапазон установки амплитуды по каналу А
(пик-пик)
В диапазоне частот до 15 МГц	2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом)
В диапазоне частот более 15 МГц	2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ)
Диапазон установки амплитуды по каналу В	2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом)
(пик-пик)	2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом)
Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц	±(0,01U+2 мВ), где U – установленное значение амплитуды
Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц не более:
– на частотах ниже 100 кГц
– на частотах 0,1…10 МГц
– на частотах выше 10 МГц	±0,2 дБ
	±0,5 дБ
	±1,0 дБ
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А
– на нагрузке 1 МОм
– на нагрузке 50 Ом	±(10 В – Uпик/2)
	±(5 В – Uпик/2)
	где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В
– на нагрузке 1 МОм
– на нагрузке 50 Ом	±(3 В – Uпик/2)
	±(1,5 В – Uпик/2)
	где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Предел допускаемой абсолютной погрешности установки смещения выходного сигнала
– по каналу А
	±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ
	±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ
– по каналу В
	±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ
	где Uсм – установленное значение смещения
Параметры модуляции (только для канала А)
Параметры амплитудной модуляции (АМ)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Форма сигнала модуляции	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Частота модуляции	1 мкГц…100 кГц
Глубины модуляции %	0,0…120,0 с дискретностью 0,1%
Абсолютная погрешность установки глубины модуляции	±1% АМ
Параметры частотной модуляции (FМ)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс;
Форма сигнала модуляции	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Частота модуляции	1 мкГц…100 кГц
Девиация	0…Fнес/2, где Fнес – частота несущей
Относительная погрешность установки девиации	0,01Fд, где Fд – установленное значение девиации
Параметры фазовой модуляции (PМ)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс;
Форма сигнала модуляции	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Частота модуляции	1 мкГц…100 кГц
Глубина фазовой модуляции	0,0…360,0º с дискретностью 0,1º
Параметры цифровой частотной манипуляции (FSK)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс;
Скачок (изменение) частоты в импульсе	1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Частота импульсов манипуляции	1 мкГц…1 МГц
Параметры цифровой двоичной фазовой манипуляции (BPSK)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;
Скачок (изменение) фазы в импульсе	0,0…360,0º с дискретностью 0,1º
Частота импульсов манипуляции	1 мкГц…1 МГц
Параметры цифровой амплитудной манипуляции (ASK)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;
Скачок (изменение) амплитуды в импульсе
– на нагрузке 1 МОм	2 мВ…20 В (пик-пик)
– на нагрузке 50 Ом	1 мВ…10 В (пик-пик)
Частота импульсов манипуляции	1 мкГц…1 МГц
Параметры в режиме качания частоты (свипирования)
Режим запуска	Внутренний, внешний, ручной;
Режим свипирования	Линейный, логарифмический;
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс;
Начальная частота свипирования	1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Конечная частота свипирования	1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Время свипирования	0,001…1000 с
Время удержания конечной частоты	0,000…1000 с
Время возврата к начальной частоте	0,000…1000 с
Параметры в режиме пакетной модуляции (Bust)
Режим запуска	Внутренний, внешний, ручной;
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;
Количество периодов несущей в пакете	1…106 с дискретностью 1
Период следования пакетов	1 мкс…1000с с дискретностью 1 мкс
Начальная фаза несущей в пакете	0,0…360,0º с дискретностью 0,1º

Общие данные генератора сигналов ПрофКип Г6-36

Напряжение сети питания: переменное 100…240 В

Частота сети питания: 47…63 Гц
Максимальная потребляемая мощность: 30 ВА
Температура окружающей среды: 0…40°С
Относительная влажность не более: 80%
Корпус (ширина х высота х длинна) мм: 260 х 110 х 385
Корпус с амортизаторами: 295 х 195 х 415
Масса: 4 кг

Комплект поставки генератора сигналов ПрофКип Г6-36

Генератор
Кабель питания
Кабель интерфейсный USB и RS-232
Руководство по эксплуатации с методикой поверки: ПРШН.411621.001-2020 РЭ

ПрофКиП Г6-36 Генератор Сигналов Специальной Формы

Характеристики

Полоса частот, МГц	60
Тип (генератор)	функциональный
