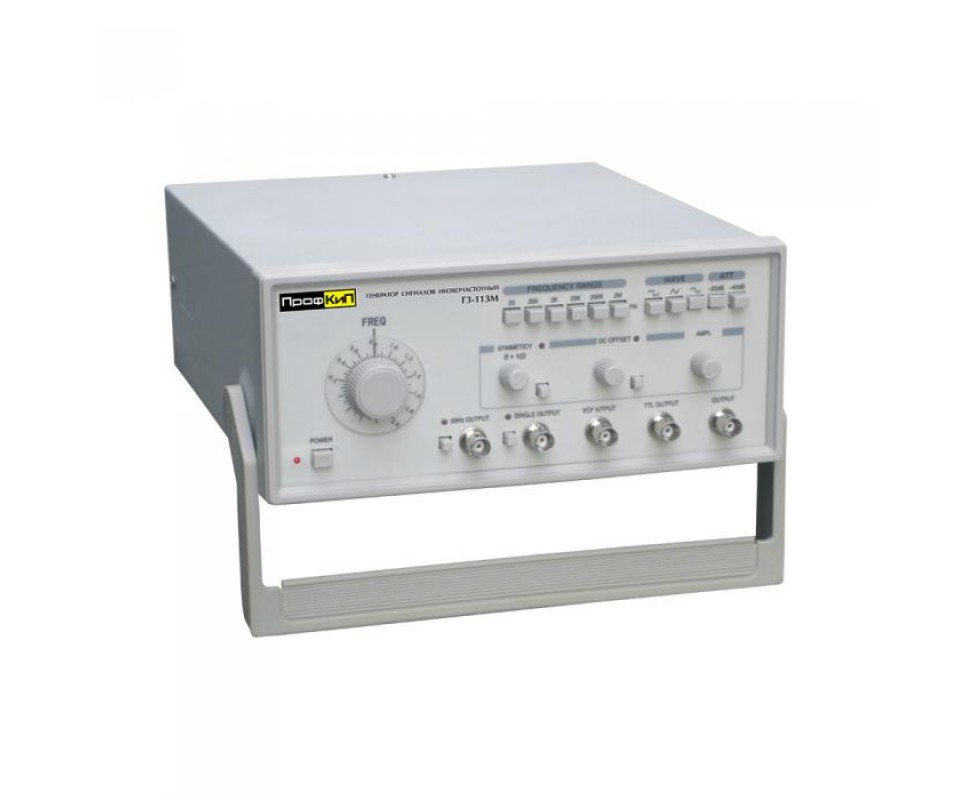

ПрофКиП Г3-113М Генератор Сигналов Низкочастотный (0.2 Гц … 2 МГц)

Генератор сигналов низкочастотный ПрофКиП Г3-113М - предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и т.д. Прибор относится к серии бюджетных генераторов сигналов низкой частоты

▪ Различные формы сигнала: синус, треугольник, квадрат и т.д.
▪ Отдельный TTL, 50 Гц синус и сигнальный выход
▪ Сдвиг по постоянному току, плавная регулировка симметрии
▪ Вход управления частотой напряжением (VCF)
▪ Экономичный, бюджетный

Параметры	Значения
Основной выход
Диапазон частот	0.2 Гц … 2 МГц
Форма сигналов	синус, меандр, треугольник, пилообразный, импульсный и т.д.
Выходное сопротивление	50 Ом ±10%
Амплитуда выходного сигнала	≥ 20 Впик-пик (с нагрузкой 1 МОм) ≥ 10 Впик-пик (с нагрузкой 50 Ом)
Ослабление выходного сигнала	0 дБ /20 дБ /40 дБ /60 дБ
Сдвиг по постоянному току	0 В … ±10 В (с нагрузкой 1МОм) 0 В … ±5 В (с нагрузкой 50 Ом)
Симметрия	10% … 90%
Синусоидальный сигнал
Коэффициент искажения	20 Гц … 20 кГц ≤ 1%
Частотный отклик	2 Гц … 2 МГц ≤ ±1 дБ
Прямоугольный сигнал
Время нарастания и спада	≤ 30 нс
TTL выход
Время нарастания и спада	≤ 50 нс
Нижний уровень	≤ 0.4 В
Верхний уровень	≥ 3.5 В
Импеданс	100 Ом
Вход управления частотой напряжением (VCF)
Входное напряжение	-5 В … 0 В
Полное входное сопротивление	10 кОм ±10%
Выход 50 гц
2 Впик-пик, синхронизация сетью электропитания

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 250х105х280 мм
▪ Вес: 2.5 кг

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-113М	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
