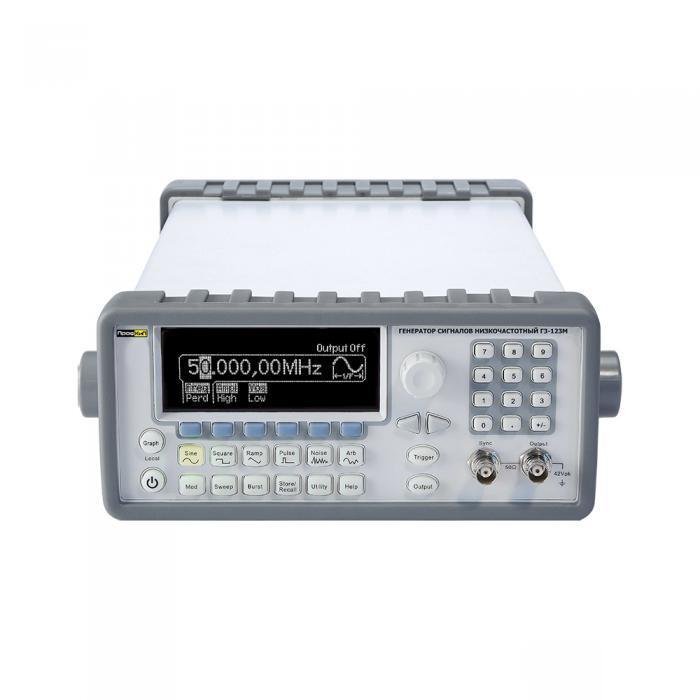

ПрофКиП Г3-123М Генератор Сигналов Низкочастотный (До 50 МГц)

Генератор сигналов низкочастотный ПрофКиП Г3-123М представляет собой источник синусоидального сигнала с повышенной выходной мощностью. Предназначен для исследования, настройки и испытаний систем, и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

▪ Диапазон частот до 50 МГц
▪ Разрешение по частоте 1 мкГц
▪ Формы сигнала: пила, треугольник, шум, постоянное смещение
▪ Режим формирования сигнала произвольной формы (5 видов)
▪ Возможность установки сопротивления нагрузки до 1 МОм
▪ Использование прямого цифрового синтеза (DDS)
▪ Разрядность ЦАП 14 бит
▪ Частота дискретизации 125 МГц
▪ Память 256 тысяч точек
▪ Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция
▪ Перестраиваемое время нарастания (5 нс … 100 нс)
▪ Параллельный выход данных 16 бит
▪ Интерфейс USB, LAN
▪ ПО Wavepatt для формирования сигналов произвольной формы
▪ Вход внешней опорной частоты
▪ Поддержка синхронной работы нескольких генераторов (например, для создания многоканального генератора)
▪ Синхровход и синхровыход

Параметры	Значения
Форма сигналов	синус, меандр, пила, треугольник, импульс, шум, произвольная форма
Выходные параметры
Частотный диапазон для синуса	1 мкГц … 50 МГц
Частотный диапазон для меандра	1 мкГц … 25 МГц
Разрешение	1 мкГц
Точность	±20 х 10-6 ±5 х 10-7 (опционально с ПрофКиП Г3-123-ОГ)
Выходной уровень	10 мВ … 10 Впик-пик (с нагрузкой 50 Ом)
Синусоидальный сигнал
Частотный диапазон	1 мкГц … 50 МГц
Неравномерность установки уровня на 1 кГц	±(1% + 1 мВпик) ±5 х 10-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ)
Неравномерность АЧХ относительно 1 кГц	0.1 дБ (менее 100 кГц) 0.15 дБ (100 кГц … 5 МГц) 0.3 дБ (5 МГц … 20 МГц) 0.5 дБ (20 МГц … 50 МГц)
Коэффициент гармоник (при уровне не более 1 Впик)	≤ -70 дБн (0.04%) до 20 кГц < -65 дБн до 1 МГц < -40 дБн до 20 МГц ≤ -35 дБн до 50 МГц
Постоянное смещение
Диапазон	±5 В (с нагрузкой 50 Ом) пиковое значение напряжение по постоянному /переменному току
Точность	±(2% от смещения + 0.5% от амплитуды сигнала)
Прямоугольный сигнал
Частотный диапазон	1 мкГц … 25 МГц
Время нарастания и спада	< 10 нс
Выброс	< 2%
Перестраиваемая скважность	20% … 80% (до 10 МГц) 40% … 60% (до 25 МГц)
Точность	±1% для скважности 50%
Джиттер	200 пс
Пилообразный, треугольный сигнал
Частотный диапазон	1 мкГц … 200 кГц
Нелинейность	< 0.1%
Перестраиваемая скважность	0.0% … 100.0%
Импульс
Частотный диапазон	500 мкГц … 10 МГц
Длительность импульса	от 20 нс
Время нарастания и спада	< 10 нс
Диапазон изменения скважности	5 нс … 100 нс
Период повторения импульсов	0.000.000.2% … 99.999.999.8%
Выброс	100 нс … 2000 с
Джиттер	200 пс
Шум
Частотный диапазон (белый шум)	20 МГц (типично)
Произвольная форма
Частотный диапазон	1 мкГц … 10 МГц
Длина памяти	2 точек … 256000 точек
Разрешение ЦАП	14 бит (включая знак)
Частота дискретизации	125 МГц
Память	4 ячейки
Минимальное время нарастания	30 нс
Линейность	0.1%
Джиттер	6 нс
Пакетный режим
Форма сигналов	синус, меандр, пила, треугольник, импульс, произвольная форма
Виды запуска	по счету (1 импульс … 50000 импульсов) по строб-импульсу
Период повторения	1 мкс … 500 с
Паралельный вход
Тактовая частота	50 МГц
Уровень	TTL
Длина последовательности	2 символа … 256000 символов
Амплитудная модуляция (АМ), частотная модуляция (ЧМ)
Форма несущей	синус, меандр, пила, произвольная форма
Источник модуляции	внешний /внутренний
Модулирующее колебание (внутреннее)	синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот	2 мГц … 20 кГц
Девиация частоты	до 25 МГц (пиковая)
Коэффициент АМ	1% … 120% (АМ) с разрешением 0.1%
Фазовая модуляция (фм)
Форма несущей	синус, меандр, пила, произвольная форма
Диапазон частот	такой же, как у основного сигнала
Источник модуляции	внешний /внутренний
Модулирующее колебание (внутреннее)	синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот	2 мГц … 20 кГц
Диапазон установки девиации фазы	0.0° … 360.0°
Импульсная модуляция (им)
Форма несущей	меандр (импульс)
Диапазон частот	500 мкГц … 10 МГц
Источник модуляции	внешний /внутренний
Модулирующее колебание (внутреннее)	синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот	2 мГц … 20 кГц
Коэффициент модуляции (по длительности)	0% … 100% с разрешением 0.1%
Генератор качающейся частоты (ГКЧ)
Форма несущей	синус, меандр, пила, произвольная форма
Диапазон частот	такой же, как у основного сигнала
Время качания	1 мс … 500 с
Закон качания	линейный или логарифмический
Тип качания	возрастание или убывание

▪ Питание: 220 В (±15%), 50 /60 Гц
▪ Габаритные размеры: 107х224х380 мм
▪ Вес: 3.6 кг

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-123М	1 шт.
USB-кабель	1 шт.
Программное обеспечение	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Дополнительная комплектация генератора сигналов низкочастотного ПрофКиП Г3-123М

Наименование

Термостатированный опорный генератор ±5 х 10-7 ПрофКиП Г3-123М-ОГ
