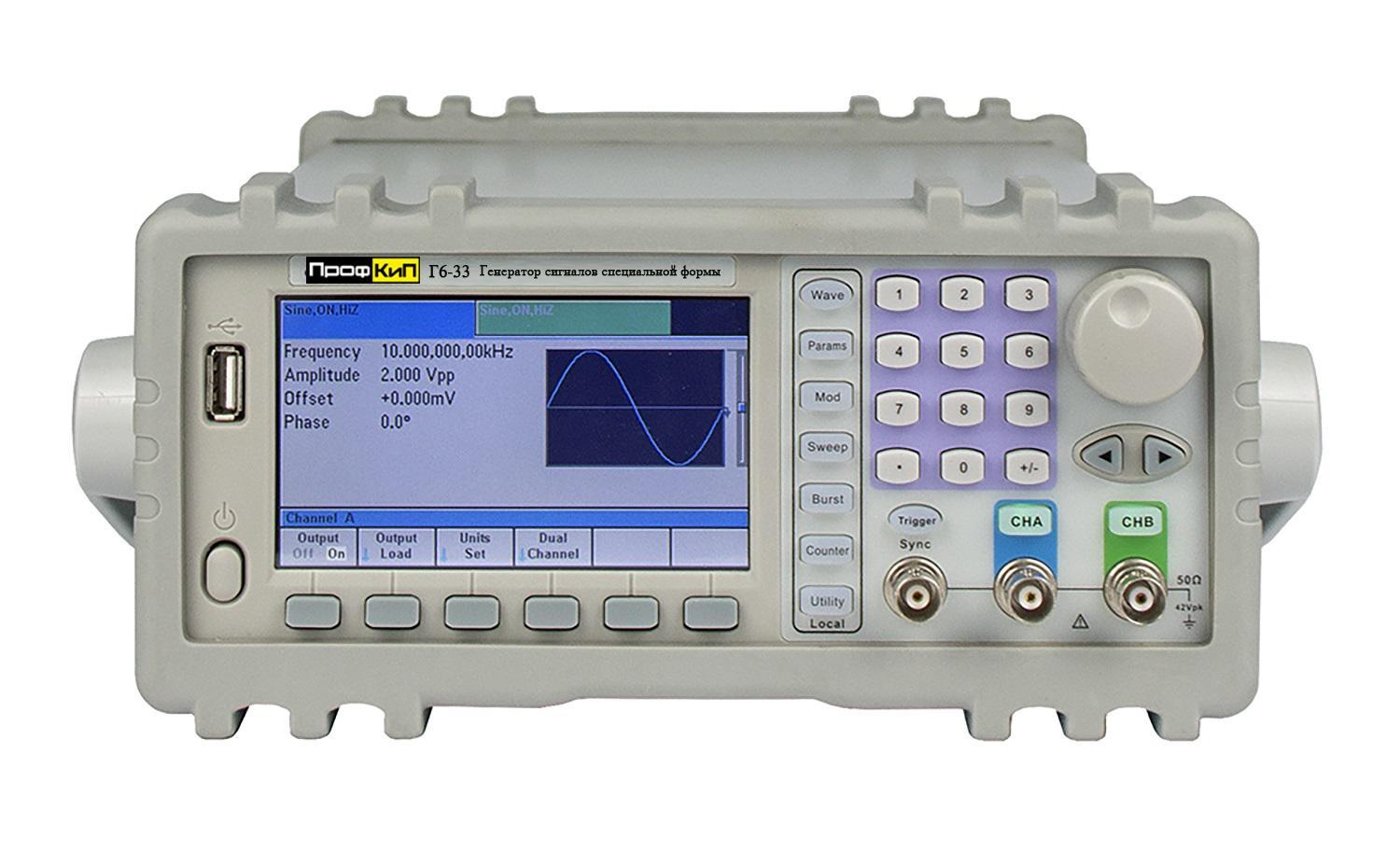

ПрофКиП Г6-33 Генератор Сигналов Специальной Формы

Наименование характеристики

Значение

Форма выходного сигнала

Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение.

Относительная погрешность установки частоты (периода)

≤ ±5·10-5

Характеристики синусоидального сигнала

Диапазон частот

ПрофКиП Г6-33

1 мкГц…40 МГц

Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм не более:

0,20%

Уровень высших гармоник по отношению к первой  в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм:

< -50 дБ

Уровень высших гармоник по отношению к первой  в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм:

< -40 дБ

Характеристики сигнала прямоугольной формы

Диапазон частот

ПрофКиП Г6-33

1 мкГц…10 МГц

Длительность фронта и среза не более:

20 нс

Выброс на вершине импульса на нагрузке 50 Ом не более:

2%

Диапазон регулировки длительности импульса % от периода

0,1…99,9 с дискретностью 0,1%

Характеристики сигнала треугольной формы

Диапазон частот

ПрофКиП Г6-33

1 мкГц…1 МГц

Диапазон регулировки симметрии %

0,0…100,0 с дискретностью 0,1%

Характеристики импульсного сигнала

Диапазон частот

ПрофКиП Г6-33

1 мкГц…10 МГц

Длительность фронта и среза не более:

20 нс

Выброс на вершине импульса на нагрузке 50 Ом не более:

5%

Длительность импульса

28 нс…(Т-28 нс)

где Т – период следования импульсов)

Характеристики сигнала произвольной формы

Частота дискретизации семпл/с

1мксемпл/с…50 Мсемпл/с

Количество семплов в периоде

8…16384 (по каналу А)

8…2048 (по каналу В)

Разрядность АЦП по амплитуде

14 бит

Характеристики шумового сигнала

Сигнал типа «Белый шум» в полосе 30 МГц по уровню -3 дБ

Вероятность повторения цикла более 50 лет.

Характеристики в режиме постоянного напряжения

Выходное напряжение по каналу А

0…±10 В на нагрузке 1 МОм

0…±5 В на нагрузке 50 Ом

Выходное напряжение по каналу В

0…±3 В на нагрузке 1 МОм

0…±1,5 В на нагрузке 50 Ом

Разрешение

4 значащих разряда (В, мВ)

Амплитудные параметры выходного сигнала

Номинальное сопротивление нагрузки

1 МОм (High Z);  50 Ом;

Единицы установки

В (мВ)пик пик; В (мВ) скз; дБм;

Диапазон установки амплитуды по каналу А

(пик-пик)

В диапазоне частот до 15 МГц

2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом)

В диапазоне частот более 15 МГц

2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ)

Диапазон установки амплитуды по каналу В

2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом)

(пик-пик)

Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц

±(0,01U+2 мВ), где U – установленное значение амплитуды

Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц не более:

– на частотах ниже 100 кГц

– на частотах 0,1…10 МГц

– на частотах выше 10 МГц

±0,2 дБ

±0,5 дБ

±1,0 дБ

Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А

– на нагрузке 1 МОм

– на нагрузке 50 Ом

±(10 В – Uпик/2)

±(5 В – Uпик/2)

где Uпик – установленная амплитуда выходного сигнала (пик-пик)

Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В

– на нагрузке 1 МОм

– на нагрузке 50 Ом

±(3 В – Uпик/2)

±(1,5 В – Uпик/2)

где Uпик – установленная амплитуда выходного сигнала (пик-пик)

Предел допускаемой абсолютной погрешности установки смещения выходного сигнала

– по каналу А

±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ

±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ

– по каналу В

±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ

где Uсм – установленное значение смещения

Параметры модуляции (только для канала А)

Параметры амплитудной модуляции (АМ)

Источник сигнала модуляции

Внутренний/Внешний

Форма несущей

Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;

Форма сигнала модуляции

Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;

Частота модуляции

1 мкГц…100 кГц

Глубины модуляции %

0,0…120,0 с дискретностью 0,1%

Абсолютная погрешность установки глубины модуляции

±1% АМ

Параметры частотной модуляции (FМ)

Источник сигнала модуляции

Внутренний/Внешний

Форма несущей

Синус, прямоугольная, треугольная, прямоугольный импульс;

Форма сигнала модуляции

Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;

Частота модуляции

1 мкГц…100 кГц

Девиация

0…Fнес/2, где Fнес – частота несущей

Относительная погрешность установки девиации

0,01Fд, где Fд – установленное значение девиации

Параметры фазовой модуляции (PМ)

Источник сигнала модуляции

Внутренний/Внешний

Форма несущей

Синус, прямоугольная, треугольная, прямоугольный импульс;

Форма сигнала модуляции

Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;

Частота модуляции

1 мкГц…100 кГц

Глубина фазовой модуляции

0,0…360,0º с дискретностью 0,1º

Параметры цифровой частотной манипуляции (FSK)

Источник сигнала модуляции

Внутренний/Внешний

Форма несущей

Синус, прямоугольная, треугольная, прямоугольный импульс;

Скачок (изменение) частоты в импульсе

1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора

Частота импульсов манипуляции

1 мкГц…1 МГц

Параметры цифровой двоичной фазовой манипуляции (BPSK)

Источник сигнала модуляции

Внутренний/Внешний

Форма несущей

Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;

Скачок (изменение) фазы в импульсе

0,0…360,0º с дискретностью 0,1º

Частота импульсов манипуляции

1 мкГц…1 МГц

Параметры цифровой амплитудной манипуляции (ASK)

Источник сигнала модуляции

Внутренний/Внешний

Форма несущей

Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;

Скачок (изменение) амплитуды в импульсе

– на нагрузке 1 МОм

2 мВ…20 В (пик-пик)

– на нагрузке 50 Ом

1 мВ…10 В (пик-пик)

Частота импульсов манипуляции

1 мкГц…1 МГц

Параметры в режиме качания  частоты (свипирования)

Режим запуска

Внутренний, внешний, ручной;

Режим свипирования

Линейный, логарифмический;

Форма несущей

Синус, прямоугольная, треугольная, прямоугольный импульс;

Начальная частота свипирования

1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора

Конечная частота свипирования

1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора

Время свипирования

0,001…1000 с

Время удержания конечной частоты

0,000…1000 с

Время возврата к начальной частоте

0,000…1000 с

Параметры в режиме пакетной модуляции (Bust)

Режим запуска

Внутренний, внешний, ручной;

Форма несущей

Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;

Количество периодов несущей в пакете

1…106 с дискретностью 1

Период следования пакетов

1 мкс…1000с с дискретностью 1 мкс

Начальная фаза несущей в пакете

0,0…360,0º  с дискретностью 0,1º
