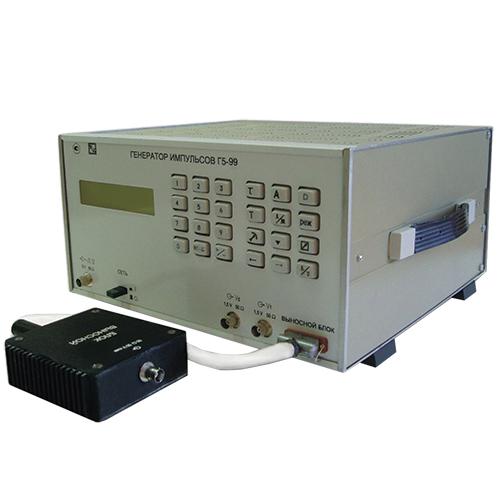

Генератор импульсов прямоугольной формы микросекундного диапазона Г5-99

Показатели

Величины

Длительность основных одинарных или парных импульсов

20 нс – 50 мс

Амплитуда основных импульсов на внешней нагрузке с сопротивлением (50 ± 1) Ом

0,5 - 50 В

Период повторения основных одинарных импульсов

0,5 мкс – 10 с

Временной сдвиг основного одинарного импульса относительно синхроимпульса

0 - 5 с

Длительность фронта основного импульса

? 10 нс

Длительность среза основного импульса

? 20 нс

Минимальная скважность основных одинарных импульсов

? 20

Режим запуска

- внутренний
- внешний
- разовый механический

Режим работы

- одинарных импульсов
- парных импульсов

Два синхроимпульса V0 ,  V1

Основные погрешности:

Длительности основных импульсов при:
? = 100 нс – 50 мс
? = 20 нс – 99 нс
где ? – длительность основных импульсов

±(0,03? + 6 нс)
±(0,1? + 10 нс)

Амплитуды  основных импульсов

±0,1 А

Периода повторения

не более ±1? 10^-6Т

Временного сдвига

±(3?10^-6D + 10 нс)

Средняя наработка на отказ

не менее 10000 ч

Диапазон рабочих температур

от 5°С до 40°С

Питание от сети переменного тока

220 В, 50 Гц

Потребляемая мощность

не более 130 В?А

Габаритные размеры

327х320х173 мм

Масса

8,1 кг
