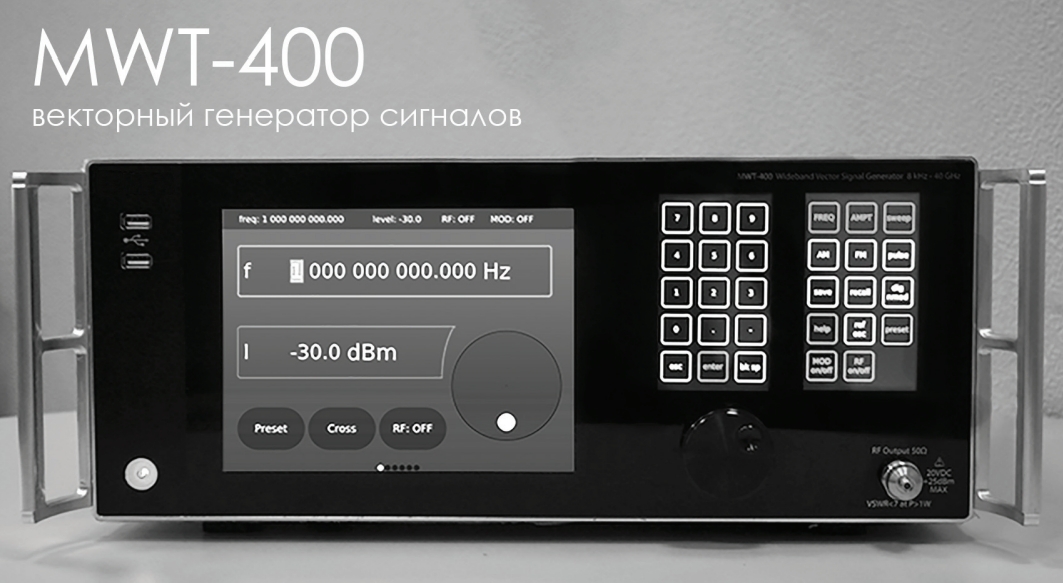

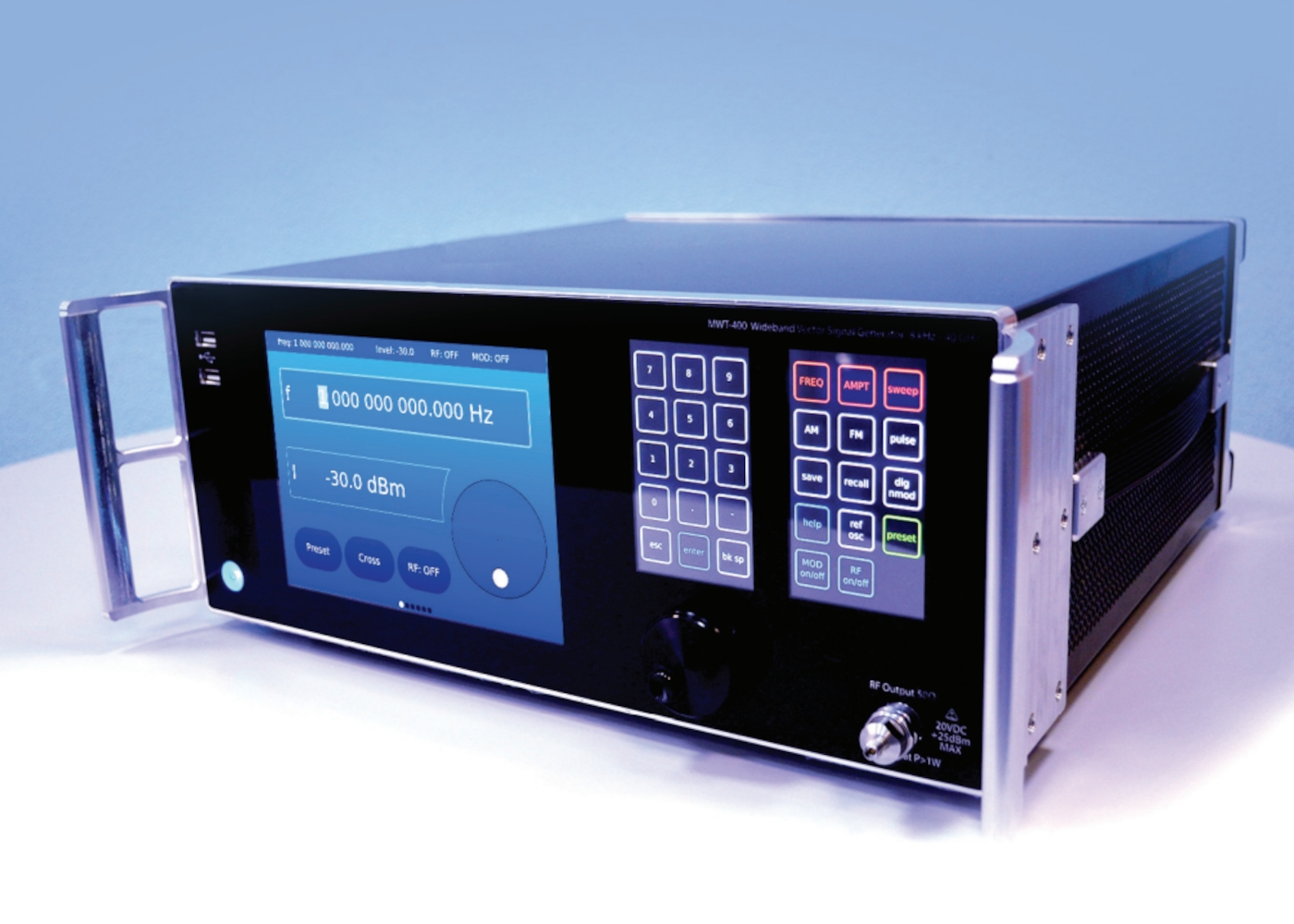

Векторный генератор сигналов INWAVE MWT-400

Векторный генератор сигналов, f 8 кГц - 40 ГГц, модуляция произвольным сигналом (опция MWT-ARB), термостатированный опороный генератор (OCXO) (опция MWT-OCXO).

Особенности

• Диапазон рабочих частот 8 кГц - 40 ГГц
• 560 МГц - ширина полосы цифровой модуляции
• Выходная мощность до 2 Вт на согласованной нагрузке
• M-PSK, M-QAM, OOK, M-ASK, M-FSK, MSK, GMSK, произвольный
• Ультранизкий фазовый шум (-140 дБн/Гц тип. при отстройке 10 кГц от несущей 1 ГГц)
• 10 Гбит/c - интерфейс воода данных и управления
• Время перестройки частоты в полосе до 560 МГц < 4 нс
• Рубидиевый опорный генератор (опционально) с температурной нестабильностью до ±1×10^-10
• Ультранизкие искажения <-81 дБн
• Генерация сигналов произвольного вида модуляции с шириной полосы до 560 МГц от встроенного base-band-генератора, из встроенной памяти выборок или потока данных Ethernet
• Встроенная память выборок объемом 67,108,864 отсчетов
• Символьная скорость до 600 Мсимв/сек
• ЦАП 16 бит 1.2 ГГц
• Генерация сигналов от внешнего аналогового IQ источника с шириной полосы до 1.8 ГГц
• Импульсная модуляция с длительностью импульса от 4 нс
• Генерация ЛЧМ, ППРЧ, мультитоновых и иных типов сигналов
• Интерфейс ввода-вывода 10 Гбит/c (Ethernet) позволяет осуществлять передачу в реальном времени данных через радиоканал на скорости >5 Гбит/c
• Программирование ПЛИС доступно пользователю (Kintex-7)

Технические характеристики

Наименование	Значениеприм. 1
Диапазон рабочих частот	8 кГц - 40 ГГц
Ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор, цифровой сигнал пользователя)	560 МГц
Ширина полосы модулированного сигнала (внешний IQ вход)	140 МГц при f<6 ГГц 1.8 ГГц при f≥6 ГГц
Уровень фазовых шумов на отстройке 10 кГц от несущей	-140 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц -123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц
Маскимальная выходная мощность на частоте 1 ГГц	2 Вт
Шаг установки выходной мощности	0.5 дБ
Уровень гармонических искажений при выходной мощности -10 дБм	-53 дБн
Уровень негармонических искажений	-81 дБн (-75 дБн)
Встроенные виды модуляцииприм. 2	BPSK, QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK, импульсная, ППРЧ, ЛЧМ, произвольный модулирующий сигнал, заданный пользователем
Тип выходного фильтра	RC (коэф. скругления 0.1. .. 1), RRC (коэф. скругления 0.1. .. 1), Gauss (BT=0.1 .. 1)
Источник модулирующего сигнала	Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet)
Интерфейс ввода данных и управления	10 Гбит/c Ethernet (SFP+), 1 Гбит/c Ethernet (SFP) - опции

Примечание 1: Указаны номинальные и специфицируемые (в скобках) значения. Номинальные значения получены усреднением измеренных параметров по рабочему диапазону частот и по выборке из 10 экземпляров устройств. Специфицируемые ("не хуже") значения получены выбором наихудших значений параметров по рабочему диапазону частот и по выборке из 10 экземпляров устройств.
