Генератор шума ГШМ2-18А-01

Источником шумового напряжения в ГШМ2 является бескорпусной лавинно-пролетный диод ( ЛПД), установленный в модуль гибридной интегральной схемы, которая, в свою очередь, соединена с прецизионным СВЧ переходом с помощью перехода-аттенюатора.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Генератор шума 0,01...18 ГГц, ENR 6дБ, тип III (вилка). Генераторы шума серии ГШМ2 предназначены для использования в качестве меры перепада спектральной плотности шумовой мощности в диапазоне частот от 0,01 до 18 ГГц и до 20 ГГц при работе с измерителями коэффициента шума.
Источником шумового напряжения в ГШМ2 является бескорпусной лавинно-пролетный диод ( ЛПД), установленный в модуль гибридной интегральной схемы, которая, в свою очередь, соединена с прецизионным СВЧ переходом с помощью перехода-аттенюатора.

Малый КСВ, стабильность характеристик и высокая надежность обеспечивается конструкцией перехода, в котором применяется износостойкая нержавеющая сталь, закаленная бериллиевая бронза и прочный термостойкий пластик. Кроме этого, питание ЛПД осуществляется через встроенный стабилизатор тока, обеспечивающий стабильность уровня СПМШ вне зависимости от стабильности напряжения питания генератора шума.

Тип разъема питания BNC, розетка.

Волновое сопротивление выхода 50 Ом.

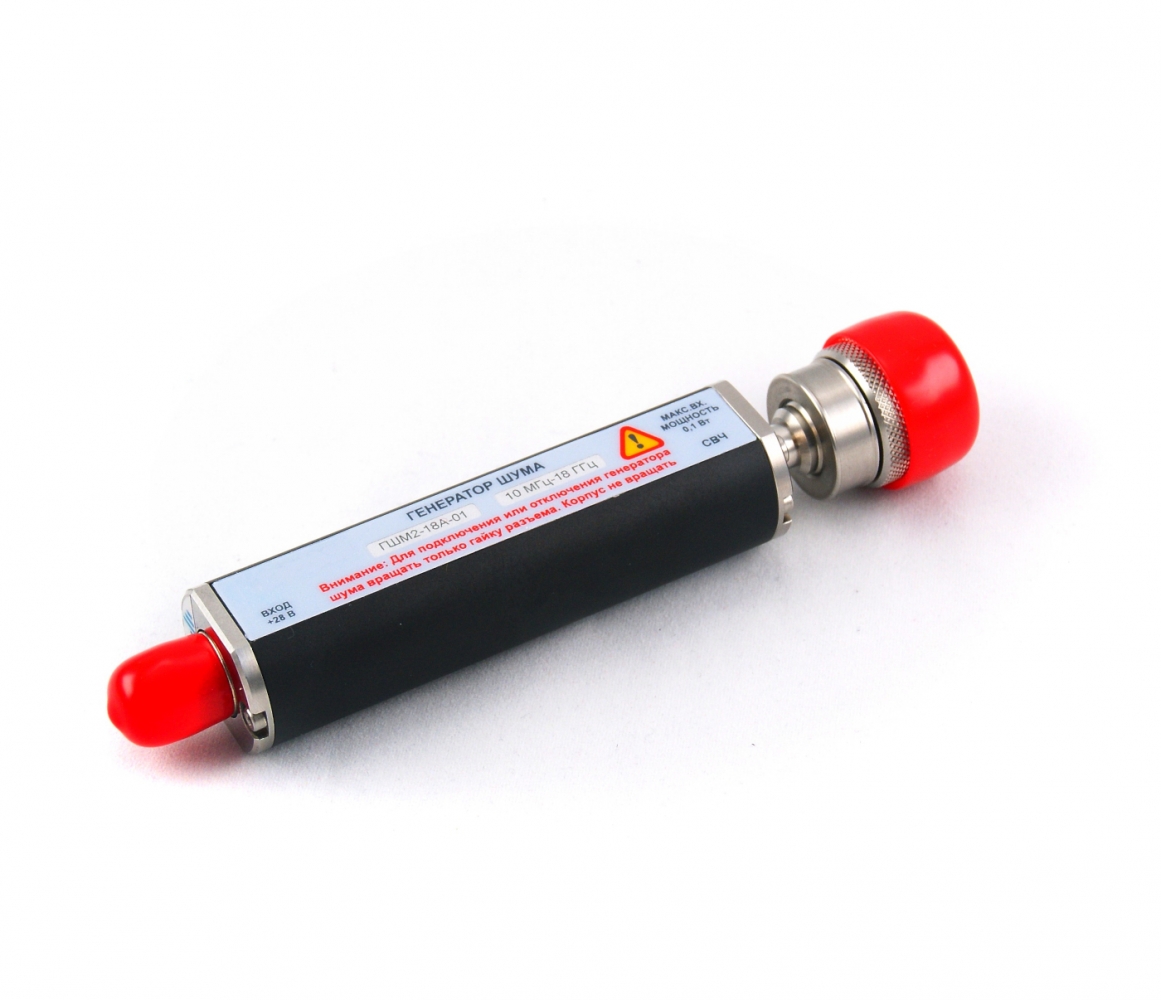

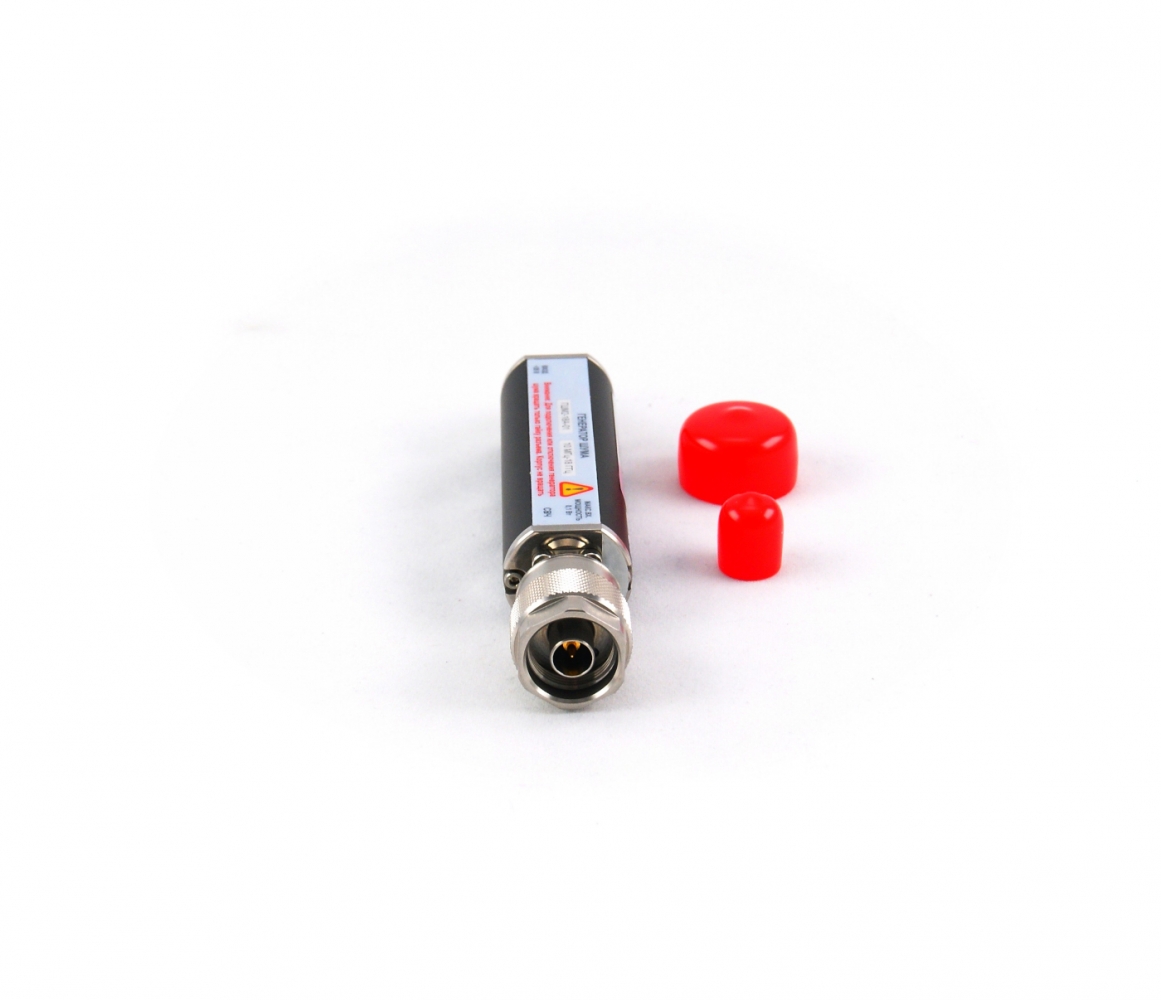

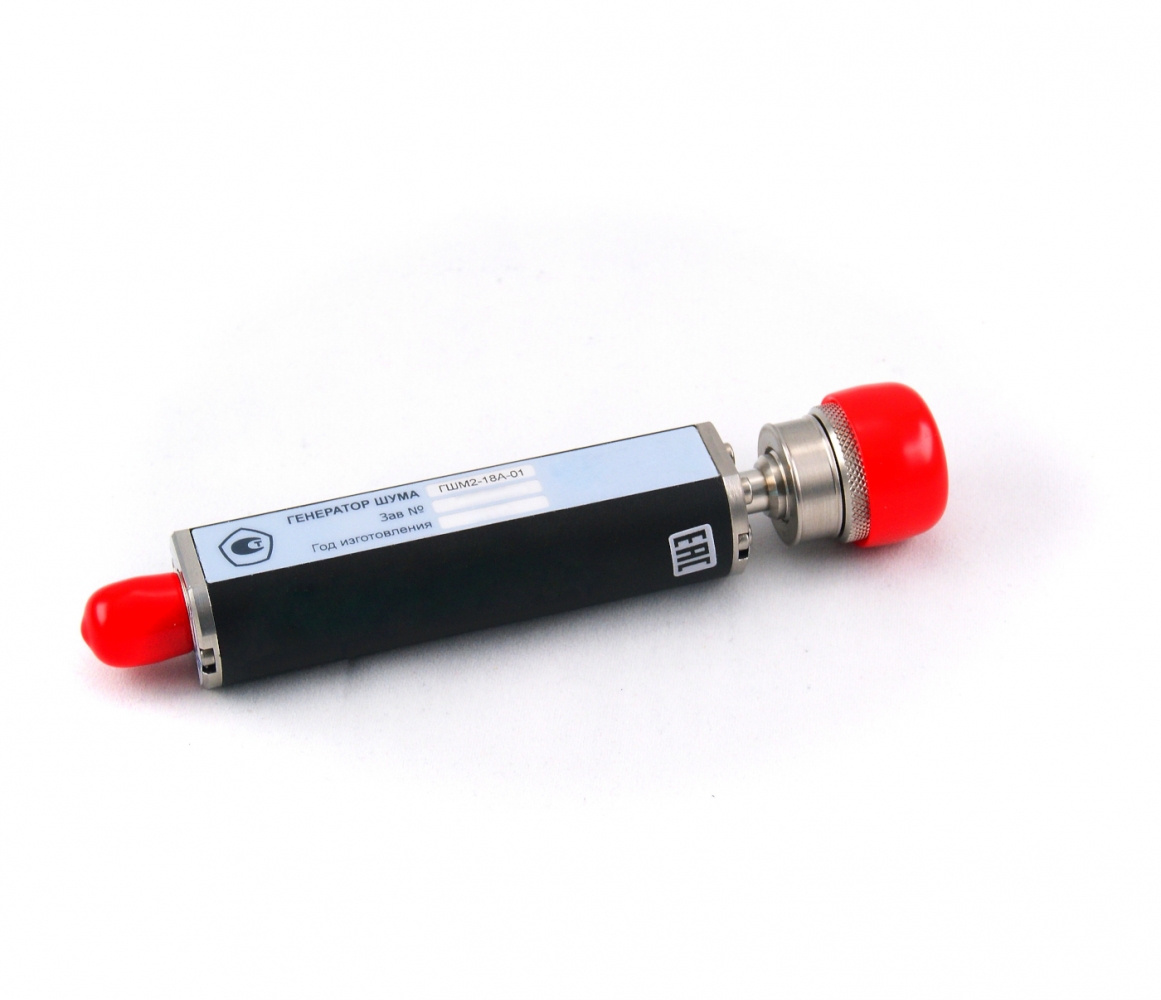

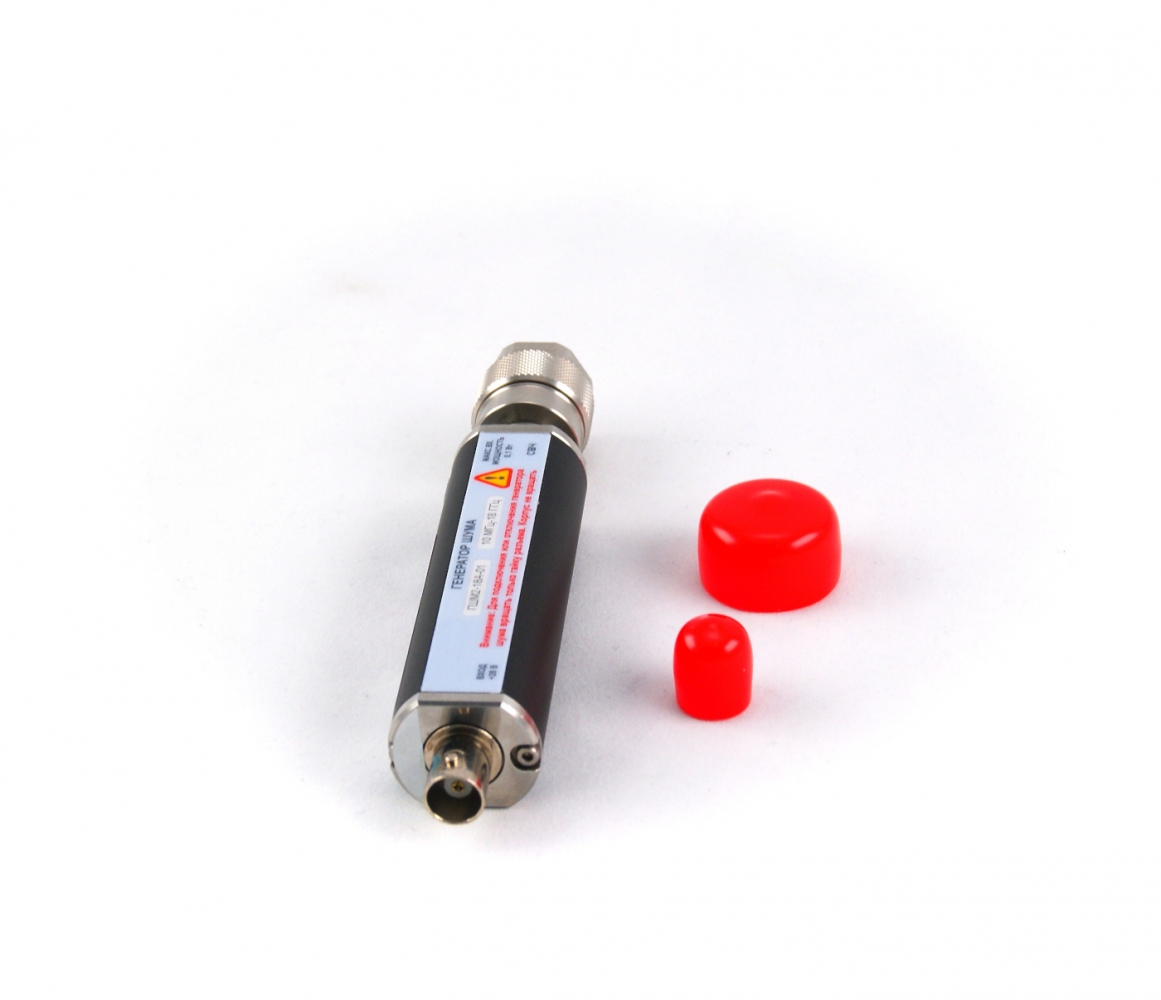

фото ГШМ2-18А-01, ГШМ2-18А-11, ГШМ2-18В-01, ГШМ2-18В-11, ГШМ2-20А-03, ГШМ2-20А-13, ГШМ2-20В-03, ГШМ2-20В-13

Напряжение питания 28 ±1 В.

Потребляемый ток < 30 мА.
Габариты 150х28х23 мм.
Масса 0,15 кг.
Диапазон рабочих температур:
от 0 до 50 °С.
Температурная стабильность ИОШТ
(избыточная относительная шумовая температура): 0,01 дБ/°С.

Технические характеристики ГШМ2-18А-01... ГШМ2-20В-13:

Модель	Диапазон частот, ГГц	ИОШТ, дБ	КСВ выхода	Типы выходных соединителей
ГШМ2-18А-01 ГШМ2-18А-11	0,01...18	6 ±1	< 1,25:1,0	тип III (вилка) тип N (вилка)
ГШМ2-18В-01 ГШМ2-18В-11	0,01...18	15 ±1	< 1,25:1,0	тип III (вилка) тип N (вилка)
ГШМ2-20А-03 ГШМ2-20А-13	0,01...20	6 ±1	< 1,25:1,0	тип IX вариант 3 (вилка) тип 3,5 мм (вилка)
ГШМ2-20В-03 ГШМ2-20В-13	0,01...20	15 ±1	< 1,25:1,0	тип IX вариант 3 (вилка) тип 3,5 мм (вилка)

Заменяет

ГШМ1-18А -01

Характеристики

Полоса частот, МГц	18000
Тип (генератор)	шума
