Генератор сигналов MWG-160

Генератор сигналов, диапазон рабочих частот 100 МГц – 16 ГГц.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

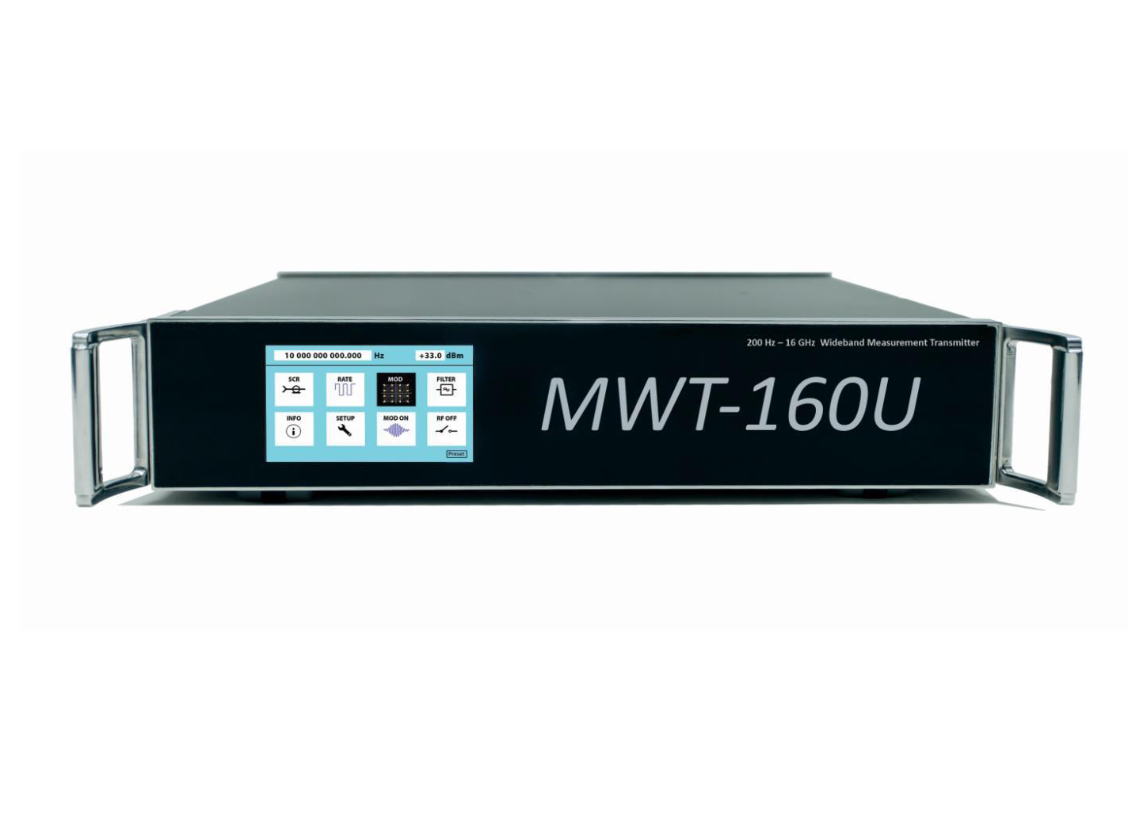

Генератор MWG-160U

MWG-160U - модификация генератора MWG-160 с опцией MWG-PC (встроенный контроллер с сенсорным дисплеем).

Ключевые особенности моделей MWG-160U и MWG-100U

Общие

Диапазон рабочих частот 100 МГц – 10/16 ГГц
Выходная мощность до 2 Вт на согласованной нагрузке
Рубидиевый опорный генератор (опционально) с температурной нестабильностью до ±1×10^–10
Время перестройки частоты с опцией MWG-HS 850 мкс

Спектральная чистота

Ультранизкий фазовый шум (-140 дБн/Гц тип. при отстройке 10 кГц от несущей 1 ГГц)
Ультранизкие негармонические искажения <-81 дБн
Низкий уровень гармоник (-53 дБн тип.)

Эксплуатация

Потребляемая мощность 75 Вт (тип.) при установке всех опций
Доступно защищенное исполнение
Быстрая кастомизация программных и аппаратных функций прибора под применения пользователя

Технические хараткеристики моделей MWG-160U и MWG-100U

Радиочастотные характеристики

Частота

Наименование	Значение
Диапазон рабочих частот	MWG-100U	100 МГц – 10 ГГц
	MWG-160U	100 МГц – 16 ГГц
Шаг перестройки	0.001 Гц
Время перестройки частоты	Между произвольными частотами рабочего диапазона
	стандарт	2.9 мс (3.4 мс)
	опция MWG-HS	0.85 мс (1.4 мс)

Опорный генератор

Наименование	Значение
Относительная погрешность воспроизведения частоты от включения к включению	стандарт	± 3 × 10^–7
	опция MWG-RB или MWG-RB-ENH	± 5 × 10^–11
Старение	по прошествии 30 дней непрерывной работы
	стандарт	±2 × 10^–9/сутки, ±1.3 × 10^–6/год
	опция MWG-RB или MWG-RB-ENH	±2 × 10^–11/сутки, ±2 × 10^–9/год
Нестабильность в интервале рабочих температур	в температурном диапазоне 0 °C .. +50 °C
	стандарт	±2 × 10^–7
	опция MWG-RB	±3 × 10^–10
	опция MWG-RB-ENH	±1 × 10^–10
Время выхода на режим	стандарт	< 10 мин
Время выхода на режим	опция MWG-RB или MWG-RB-ENH	< 5 мин
Выход встроенного опорного генератора
Тип разъема	REF OUT на задней панели	BNC розетка
Частота	10 МГц с опцией MWG-ULPN 100 МГц стандарт
Уровень мощности	+5 ± 2 дБм
Импеданс	50 Ом (ном.)
Вход внешней опорной частоты
Тип разъема	REF IN на задней панели	BNC розетка
Частота	10 МГц с опцией MWG-ULPN 100 МГц стандарт
Полоса захвата		±1.8 × 10–6
Уровень мощности	рекомендуемый	0 .. +10 дБм
Уровень мощности	максимально допустимый	+14 дБм
Импеданс	50 Ом (ном.)

Уровень

Наименование	Значение
Диапазон регулировки/Специфицируемый диапазон значений	стандарт
	100 МГц ≤ f < 500 МГц	от –85 дБм до +28 дБм
	500 МГц ≤ f < 2 ГГц	от –85 дБм до +28.5 дБм
	2 ГГц ≤ f < 6 ГГц	от –90 дБм до +26 дБм
	6 ГГц ≤ f < 10 ГГц	от –100 дБм до +25 дБм
	10 ГГц ≤ f < 13 ГГц	от –105 дБм до +23 дБм
	13 ГГц ≤ f < 16 ГГц	от –115 дБм до +22 дБм
	опция MWG-HP
	100 МГц ≤ f < 500 МГц	от –85 дБм до +32 дБм
	500 МГц ≤ f < 2 ГГц	от –85 дБм до +33 дБм
	2 ГГц ≤ f < 6 ГГц	от –90 дБм до +30 дБм
	6 ГГц ≤ f < 10 ГГц	от –100 дБм до +29 дБм
	10 ГГц ≤ f < 13 ГГц	от –105 дБм до +25 дБм
	13 ГГц ≤ f < 16 ГГц	от –115 дБм до +24 дБм
Шаг установки уровня	0.5 дБ
Погрешность установки уровня	в температурном диапазоне от +18 °C до +33 °C
Погрешность установки уровня	100 МГц ≤ f ≤ 16 ГГц	0.5 дБ (< 1.8 дБ)
КСВН по выходу в тракте 50 Ом	стандарт 100 МГц < f ≤ 16 ГГц	< 1.5
	MWG-HP 100 МГц < f ≤ 1 ГГц	< 2.6
	MWG-HP 1 ГГц < f ≤ 4 ГГц	< 2.0
	MWG-HP 4 ГГц < f ≤ 16 ГГц	< 1.7
Время установки уровня	с момента получения управляющей команды по LAN
Время установки уровня	< 350 мкс
Предельное максимально допустимое постоянное напряжение на выходе	-20 .. +50 В

Спектральные искажения

Наименование	Значение
Гармоники	немодулированный сигнал, уровень -10 дБм
Гармоники	-53 дБн (-42 дБн)
Негармонические спектральные компоненты	немодулированный сигнал, уровень 0 дБм, стандарт
	< –70 дБн
	немодулированный сигнал, уровень 0 дБм, опция MWG-ULPN
	< –81 дБн
Субгармоники	отсутствуют
Широкополосный шум	отстройка 30 МГц, полоса измерения 1 Гц
	немодулированный сигнал, уровень +15 дБм
	f = 100 МГц	-137 дБн
	f = 500 МГц	-143 дБн
	f = 1 ГГц	-144 дБн
	f = 5 ГГц	-132 дБн
	f = 10 ГГц	-147 дБн
Уровень фазовых шумов, опция MWG-ULPN	f = 100 МГц, немодулированный сигнал, уровень +20 дБм
	отстройка	уровень шумов
	100 Гц	-115 дБн (-109 дБн)
	1 кГц	-132 дБн (-126 дБн)
	10 кГц	-136 дБн (-130 дБн)
	100 кГц	-137 дБн (-131 дБн)
	1 МГц	-137 дБн (-131 дБн)
Уровень фазовых шумов, опция MWG-ULPN	f = 1 ГГц, немодулированный сигнал, уровень +20 дБм
	отстройка	уровень шумов
	100 Гц	-105 дБн (-99 дБн)
	1 кГц	-128 дБн (-122 дБн)
	10 кГц	-140 дБн (-132 дБн)
	100 кГц	-138 дБн (-132 дБн)
	1 МГц	-139 дБн (-133 дБн)
Уровень фазовых шумов, опция MWG-ULPN	f = 3 ГГц, немодулированный сигнал, уровень +20 дБм
	отстройка	уровень шумов
	100 Гц	-102 дБн (-96 дБн)
	1 кГц	-122 дБн (-116 дБн)
	10 кГц	-131 дБн (-125 дБн)
	100 кГц	-130 дБн (-124 дБн)
	1 МГц	-130 дБн (-124 дБн)
Уровень фазовых шумов, опция MWG-ULPN	f = 10 ГГц, немодулированный сигнал, уровень +20 дБм
	отстройка	уровень шумов
	100 Гц	-85 дБн (-79 дБн)
	1 кГц	-108 дБн (-102 дБн)
	10 кГц	-119 дБн (-113 дБн)
	100 кГц	-119 дБн (-113 дБн)
	1 МГц	-121 дБн (-115 дБн)
Уровень фазовых шумов, опция MWG-ULPN	f = 16 ГГц, немодулированный сигнал, уровень +20 дБм
	отстройка	уровень шумов
	100 Гц	-84 дБн (-78 дБн)
	1 кГц	-104 дБн (-98 дБн)
	10 кГц	-113 дБн (-107 дБн)
	100 кГц	-112 дБн (-106 дБн)
	1 МГц	-112 дБн (-106 дБн)

Модуляция

Встроенная аналоговая модуляция (Опция MWG-MOD)

Наименование	Значение
Виды модуляции¹, f = 100 МГц .. 16 ГГц
АМ
Глубина модуляции	40 дБ
Частота модулирующего сигнала	1 Гц .. 100 МГц
ЧМ
Частота девиации	1 Гц .. 100 МГц
ФМ	2-FSK, MSK
Девиация фазы	1° .. 359°
Шаг изменения девиации фазы	1°

Примечаение 1: Перечень видов модуляции постоянно пополняется, отражен по состоянию на 07.09.2015.

Импульсная модуляция (Опция MWG-PLS)

Наименование	Значение
Источник модулирующего сигнала	внутренний, внешний (триггер начала импульса)
Глубина модуляции	> 80 дБ
Минимальная длительность импульса	по уровню амплитуды 50%
	при периоде повторения ≤ 40 мкс	5 нс
	при периоде повторения > 40 мкс	10 нс
Время нарастания/спада	по уровню амплитуды 10% / 90%
		2 нс
Период повторения импульсов	от внешнего триггера
	от 15 нс до ∞
	при циклической генерации
	при длительности импульса < 10 нс	от 5 нс до 40 мкс
	при длительности импульса ≥ 10 нс	от 10 нс до 0.22 с
Триггер
Источник триггера	команда по TCP, импульс от внешнего источника на входе EXT TRIG
Задержка сигнала на радиочастоте относительно фронта импульса на входе EXT TRIG	По уровню 50% / 50% амплитуды
	при длительности импульса < 10 нс	500 нс
	при длительности импульса ≥ 10 нс	600 нс

Внешняя квадратурная модуляция (опция MWG-EXTIQ)

Наименование	Значение
Ширина полосы модулированного сигнала на радиочастоте	По уровню -3 дБ, полоса фильтра гармоник > fmax
	f < 100 МГц	50 МГц
	100 МГц ≤ f < 6 ГГц	140 МГц
	f ≥ 6 ГГц	1.8 ГГц
Тип разъемов	I IN, Q IN на задней панели	BNC розетка
Импеданс	50 Ом (ном.)
КСВН	Частота модуляции 1 кГц – 1 ГГц, амплитуда 0.5 В
	< 1.35
Рекомендуемая амплитуда сигнала на входах	≤ 0.5 В
Максимально допустимое напряжение на входах	± 2 В

Удаленное управление

Наименование	Значение
Интерфейс	опция MWG-RC	SFP (1000BASE-T, 1000BASE-SX, 1000BASE-LX и др. в зависимости от установленного SFP модуля) В комплекте поставляется модуль 1000BASE-T
Технология передачи данных	Ethernet/LAN
Протокол передачи команд управления	TCP
Протокол загрузки выборок сигнала и битовых последовательностей	UDP
Адресация по LAN	статическая
Система команд удаленного управления	SCPI, MWE proprietary

Разъемы

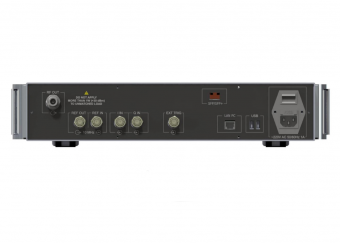

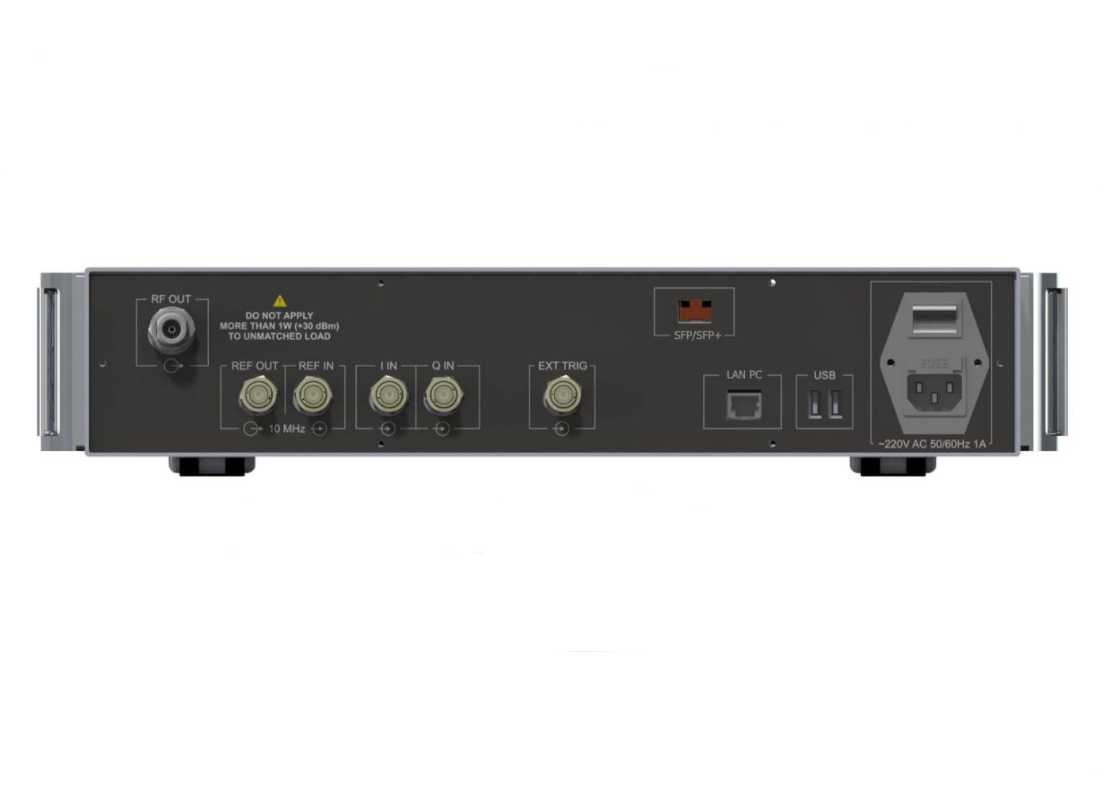

Разъемы на задней панели

Наименование	Значение
RF OUT	выход радиочастоты	N розетка
I IN	вход синфазного модулирующего сигнала (I)	BNC розетка
Q IN	вход квадратурного модулирующего сигнала (Q)	BNC розетка
REF IN	вход сигнала опорной частоты (10/100 МГц)	BNC розетка
REF OUT	выход сигнала опорной частоты (10/100 МГц)	BNC розетка
EXT TRIG	вход внешнего триггера	BNC розетка
SFP	разъем для установки SFP модуля (опция MWG-RC)	SFP
LAN PC	интерфейс Ethernet встроенного контроллера	RJ-45
USB PC	интерфейс USB 2.0 встроенного контроллера	USB тип A

Общие данные

Наименование		Значение
Питание
Напряжение питания, переменный ток	от 198 В до 242 В
Потребляемый ток	< 0.45 А
Частота переменного тока	50 ±1 Гц
Потребляемая мощность	со всеми установленными опциями	< 100 Вт
Требования к окружающей среде
Диапазон температур	рабочий	от +5 °C до +45 °C
	хранения	от –40 °C до +60 °C
Климатическое исполнение	+25 °C / 87 % относительной влажности
Высота	рабочая, до	4500 м
Стойкость
Вибрации	резонансы	отсутствуют в диапазоне 5-25 Гц
	вибрации	устойчив к синусоидальной вибрации с амплитудой ускорения 2g и частотой 25 Гц
Ударостойкость	устойчив к воздействию механических ударов многократного действия с пиковым ударным ускорением 5g при допустимой длительности действия ударного ускорения 5-10 мс с общим количеством ударов 1000
Устойчивость к электромагнитным помехам	устойчив, в соответствии с ГОСТ Р 51318.24
Габаритные размеры и масса
Габаритные размеры (ШхВхД)	474 мм × 96 мм × 454 мм
Масса		13 кг
Интервал калибровки
Рекомендованный интервал между калибровками	работа 40 часов в неделю при нормальных условиях	1 год

Опции

Наименование	Обозначение
Термостатированный опорный генератор (OCXO)	MWG-OCXO
Рубидиевый опорный генератор	MWG-RB
Улучшенный рубидиевый опорный генератор	MWG-RB-ENH
Ультранизкий фазовый шум и искажения	MWG-ULPN
Увеличенная скорость перестройки	MWG-HS
Повышенная выходная мощность	MWG-HP
Встроенная аналоговая модуляция	MWG-MOD
Внешняя аналоговая модуляция (АМ, ЧМ, ИМ)	MWG-EXTMOD
Внешний I/Q вход	MWG-EXTIQ
Встроенный контроллер с сенсорным дисплеем	MWG-PC
Удаленное управление	MWG-RC
Импульсная модуляция	MWG-PLS
Сервисные опции
Расширенная гарантия, 2 года	MWG EWAR2
Расширенная гарантия, 3 года	MWG EWAR3
Расширенная гарантия, 4 года	MWG EWAR4

Характеристики

Полоса частот, МГц	16000
Тип (генератор)	ВЧ
