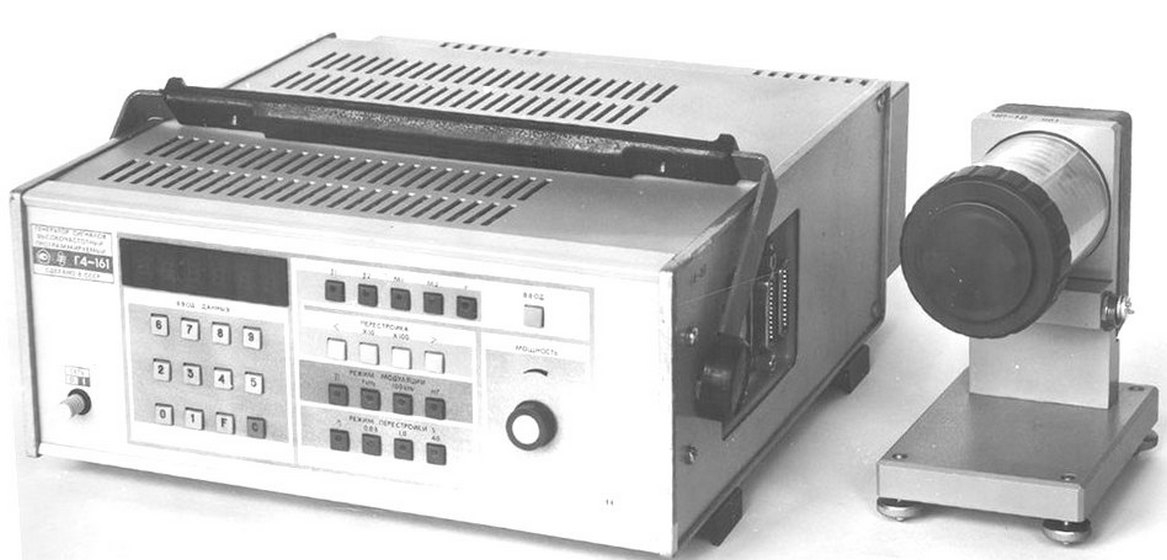

Г4-161/1 Генератор сигналов программируемый

Г4-161, Г4-161/1- высокочастотные программируемые генераторы сигналов предназначены для использования в качестве источника сигнала при регулировании и проверке радиоэлектронной аппаратуры в миллиметровом диапазоне волн.
Генератор ВЧ 129,2-142,8 ГГц, НГ, ИМ, ДУ, КОП, Р вых. не менее 4мВт, автом. управ. параметрами и режимами работы. П-335х180х370, М-10кг. В комплект генератора Г4-161/1 входит частотомер ЧР-12.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

– Число каналов 1.
– Максимальная частота, МГц 142800.
– Модуляция внешняя и внутренняя.

Потребляемая мощность
не более 200 В·А
Питание ~220±22 В / 50±0.5 Гц,
~220±11 / 400 Гц.
Габаритные размеры:
с ручкой 335x360x180 мм,
без ручки 304x370x133 мм.
Масса не более 10 кг.
Температура +5 … +40 °C.
Относительная влажность
98 % при t 25 °C.

Технические характеристики:

Параметры				Значения
Параметры				Г4-161	Г4-161/1
Диапазон частот				129.200 … 142.800 ГГц
Погрешность установки частоты	Без частотомера ЧР-12	Нормальные условия		±1.0
	Без частотомера ЧР-12	Рабочие условия		±1.5
	С частотомером ЧР-12	Нормальные условия		—	±0.3
	С частотомером ЧР-12	Рабочие условия		—	±0.5
Нестабильность частоты в режиме немодулированных колебаний	за 15 мин работы			не более 5·10^–4
	за 10 мин работы			не более 2·10^–4
	за 1 мин работы			не более 5·10^–5
Паразитная девиация частоты в режиме немодулированных колебаний				не более 5·10^–5
Изменение частоты выходного сигнала при медленных изменениях напряжения сети на ±10%				не более 5·10^–4
Выходная мощность в режиме немодулированных колебаний при КСВН нагрузки не более 1.3				не менее 4 мВт
Пределы регулирования уровня выходной мощности				не менее 25 дБ
Сечение канала волновода выхода генератора				1.6 x 0.8 мм
КСВН выхода прибора при выходной мощности 1 мВт				не более 1.5
Режимы работы при местном управлении	Немодулированные колебания
	Внутренняя модуляция прямоугольными симметричными импульсами	1	Частота повторения	1 ± 0.2 кГц
		1	Скважность	2 ± 0.4
		2	Частота повторения	100 ± 0.06 кГц
		2	Скважность	2 ± 0.5
	Внутренняя импульсная модуляция прямоугольными импульсами с внешней синхронизацией	Длительность импульсов синхронизации		50 ± 20 нс
		Частота внешнего запуска		1 … 10 кГц
	Внешняя модуляция прямоугольными симметричными импульсами	Частота повторения		1 ± 0.2 кГц
	Внешняя модуляция прямоугольными симметричными импульсами	Скважность		2 ± 0.4

Заменяет

Г4-161

Замена

Г4-161М
Г4-МВМ-178

Характеристики

Полоса частот, МГц	142800
Тип (генератор)	ВЧ
