Г4-176Б Генератор сигналов высокочастотный

Генератор сигналов высокочастотный Г4-176Б предназначен для настройки, регулировки и испытаний различных радиотехнических устройств, работающих в ручном режиме управления и в автоматизированном режиме управления по каналу общего пользования (КОП). Генератор ВЧ 0,1- 1020 МГц, АМ, ЧМ, ИМ, ТВ модуляция запоминание 11 состояний, управл. процессором; вес 24 кг.
Генератор Г4-176Б обеспечивает измерение амплитудно-частотных характеристик различных устройств, реальной чувствительности и кривой верности приемников, работающих в режиме немодулированных колебаний (НК), амплитудной модуляции (АМ), частотной модуляции (ЧМ) и телевизионной модуляции (ТВ). Генератор может служить источником немодулированного и некалиброванного сигнала, использоваться в качестве гетеродина при различных преобразованиях частоты.

Генератор предназначены для работы в поверочных органах, ремонтных мастерских, в лабораториях и цехах.

Технические характеристики

• Диапазон частот от 0,1 до 1020 МГц
• Дискретность перестройки частоты:
  • в диапазоне от 0,1 до 159,999 МГц — 0,1 кГц
  • в диапазоне от 160 до 639,999 МГц — 1,0 кГц
• Предел допускаемой основной погрешности установки частоты не более ±1,5·10^-5 %
• Пределы регулировки выходного напряжения на нагрузках 50 Ом и 75 Ом в режимах «НК», «ЧМ» с дискретностью 0,1 дБ:
  • в диапазоне частот 0,1 - 639,999 МГц — от -149,9 до 6 дБВ (от 0,032·10^-6 до 2 В)
  • в диапазоне частот 640 - 960 МГц — от -149,9 до 0 дБВ (от 0,032·10^-6 до 1 В)
  • при частотах свыше 960 МГц — не менее 0,5 В
• Пределы регулировки выходного напряжения на нагрузках 50 Ом и 75 Ом в режимах «АМ» и «ТВ» от -49,9 до 0 дБВ (от 0,032·10^-6 до 1 В)
• Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 0,1 В:
  • на нагрузке 50 Ом — не более ±1,0 дБ
  • на нагрузке 75 Ом — не более ±1,5 дБ
• Нестабильность опорного уровня выходного напряжения прибора за любые 15 мин работы после самопрогрева в течение 30 мин не более 0,1 дБ
• Время установления рабочего режима 30 минут

Амплитудная модуляция

• Частота внешнего источника модуляции в режиме «АМ» от 50 до 60000 Гц
• Пределы регулировки коэффициента амплитудной модуляции, с дискретностью 1 % от 0 до 99%
• Предел основной погрешности установки коэффициента АМ на модулирующей частоте 1000 Гц:
  • при коэффициенте АМ от 5 до 50 % — не более ±5 %
  • при коэффициенте АМ до 90 % — не более ±10 %
• Предел погрешности установки коэффициента АМ:
  • в диапазоне модулирующих частот от 300 до 3400 Гц:
    • при коэффициенте АМ от 5 до 50 % — не более ±5%
    • при коэффициенте АМ до 90 % — не более ±10 %
  • в остальном диапазоне модулирующих частот:
    • при коэффициенте АМ от 5 до 50 % — не более ±10 %
    • при коэффициенте АМ до 90 % — не более ±15 %
• Коэффициент гармоник огибающей АМ сигнала при коэффициенте модуляции до 80 % :
  • в диапазоне модулирующих частот от 50 Гц до 20 кГц — не более 3%
  • в остальном диапазоне модулирующих частот — не более 5%

Частотная модуляция

• Частота внутреннего источника модуляции в режиме «ЧМ» 50; 200; 300; 400; 1000; 2500; 3400; 10000 Гц
• Частота внешнего источника модуляции в режиме «ЧМ» от 30 до 60000 Гц
• Пределы установки девиации частоты в зависимости от несущей частоты соответствует значениям:
  • Несущая от 640 до 1020 МГц — девиация от 1,00 до 990,0 кГц
  • От 320 до 639,999 МГц — От 0,50 до 995,0 кГц
  • От 160 до 319,999 МГц — От 0,20 до 500,0 кГц
  • От 80 до 159,999 МГц — От 0,10 до 250,0 кГц
  • От 40 до 79,9999 МГц — От 0,05 до 125,0 кГц
  • От 20 до 39,9999 МГц — От 0,05 до 50,0 кГц
  • От 14 до 19,9999 МГц — От 0,05 до 25,0 кГц
  • От 0,1 до 13,9999 МГц — От 0,05 до 99,5 кГц
• Предел погрешности установки величины девиации частоты:
  • в диапазоне модулирующих частот от 300 до 3400 Гц — не более ±10 %
  • в остальном диапазоне модулирующих частот погрешность — не более ±15 %
• Коэффициент гармоник огибающей частотно-модулированного сигнала:
  • при частотах модуляции от 100 до 20000 Гц и значении девиации δf = 0,1·δfmax — не более 1 %
  • при частотах модуляции от 30 до 60000 Гц и максимальной девиации в зависимости от рабочей частоты 2%

ТВ - модуляция

• Предел допускаемой погрешности установки опорного уровня выходного напряжения 0,1 В в режиме ТВ (в диапазонах от 25 до 250 МГц и от 470 до 960 МГц) не более ±1,5 дБ
• Неравномерность амплитудно-частотной характеристики генератора в полосе модулирующих частот от 50 Гц до 6,5 МГц не более ±1,0 дБ
• Коэффициент гармоник огибающей модулированного сигнала на частоте модуляции 15000 Гц при коэффициенте модуляции 85 % не более 5 %

• Режим работы: НК, АМ, ЧМ, ТВ
• Диапазон частот 0,1 - 1020 МГц
• Точность установки частоты ±1,5·10^-5
• Нестабильность ±5*10^-8
• КОП
• Память на 63 массива параметров генератора

Питание: 220 В, 50 Гц; 220В, 115 В, 400 Гц
Потребляемая мощность 97 В · А
Габариты 475х173х486 мм
Масса 24 кг

Дополнительное описание

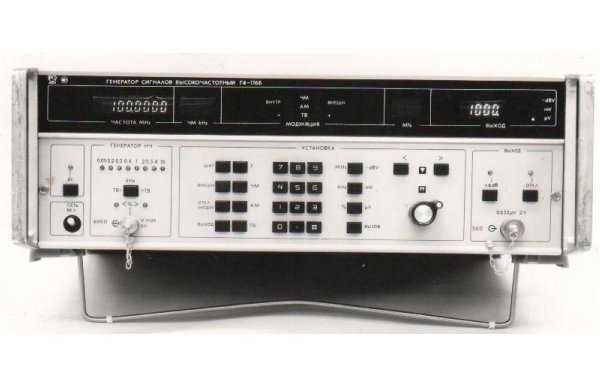

Генератор Г4-176Б представляет собой источник высокочастотного сигнала в диапазоне частот от 0,1 до 1020 МГц, работающий в режимах НК, АМ, ЧМ и ТВ. Установка требуемого режима работы осуществляется посредством клавиатуры управления, расположенной на передней панели генератора. Ввод требуемых значений параметров, таких как частота, выходное напряжение, коэффициент амплитудной модуляции, девиации частоты, производится как посредством цифровой клавиатуры, так и посредством датчика квазиплавной установки параметров, расположенных на передней панели генератора. Установленные параметры генератора могут быть сохранены во внутренней памяти под присвоенным номером с последующим вызовом. Возможно сохранение до 63 массивов параметров генератора. Данные операции осуществляются под управлением встроенной микро-ЭВМ на основе процессора Н1830ВЕ51, что позволяет значительно снизить энергопотребление, а также повысить надежность и технологичность в сравнении с базовой моделью генератора.

Модуляция несущей частоты осуществляется как от внутреннего источника модулирующих колебаний так и от внешнего (за исключением ТВ). Возможна модуляция одновременно двух параметров: амплитуды и частоты.
