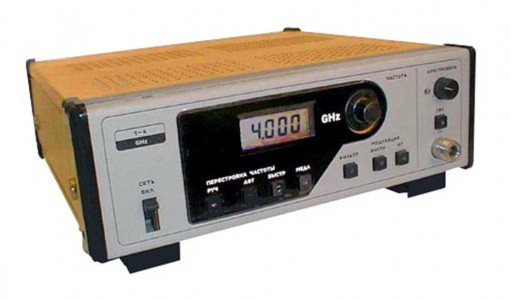

Г4-194 Генератор высокочастотный

Генераторы сигналов высокочастотные Г4-193, Г4-194, Г4-195 с ручной и автоматической перестройкой частоты и с перестройкой частоты от источника внешнего управляющего напряжения предназначены для использования в качестве источников сигналов СВЧ мощности для различных применений в автономном режиме и в составе измерительных систем. Стабильны по частоте и имеют высокое качество выходного СВЧ сигнала. Генератор ВЧ 2 - 8,3 ГГц; режимы работы НГ, АМ, ЧМ, ИМ.

Технические характеристики

 Диапазон частот, ГГц: 1,0 - 4,0 (Г4-193); 2,0 - 8,3 (Г4-194);
8,0 - 18,0 (Г4-195)
 Основная погрешность ± 1%
 Нестабильность частоты 0,5*10^-4 fн
 Выходная мощность 10 мВт
 Параметры модуляции:
Диапазон внешних модулирующих частот в режиме ЧМ 0 Гц...250 кГц
Пределы установки девиации частоты не менее 40 МГц
Частота внутреннего АИМ-сигнала (меандр) 1 кГц
Длительность импульса внешней АИМ с частотой следования 0,1 - 250 кГц: 1 - 500 мкс

- Малые габариты и масса Питание: (220±22) В, (50±0,5) Гц; (220±22) В, (400±12) Гц; (115±5,75) В, (400±12) Гц Потребляемая мощность 40 В · А Габаритные размеры 305х115х312 мм Масса 6 кг

Заменяет

• Г4-80
• Г4-81
• Г4-82
