Генератор сигналов измерительный Г4-219

Генератор Г4-219 - настольный цифровой прибор общего назначения. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а также для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах. Генератор ВЧ 1 Гц-100 МГц; модуляция АМ, ЧМ, ФМ, ИМ; габариты 290х130х210 мм; масса 5 кг.
Работа генератора основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.

Генератор Г4-219 обеспечивает работу в следующих режимах:

• немодулированная генерация (НГ);
• амплитудная модуляция (АМ): внутренняя модуляция сигналом синусоидальной и прямоугольной формы, внешняя модуляция сигналом сложной формы;
• амплитудно-импульсная модуляция (АИМ): внутренняя модуляция сигналом прямоугольной формы и внешняя модуляция;
• частотная модуляция (ЧМ): внутренняя модуляция сигналом синусоидальной, прямоугольной и треугольной формы, внутренняя линейно-импульсная модуляция и внешняя модуляция сигналом сложной формы;
• фазовая модуляция (ФМ): внутренняя модуляция сигналом синусоидальной и прямоугольной формы, внешняя модуляция сигналом сложной формы.

-интерфейс RS-232

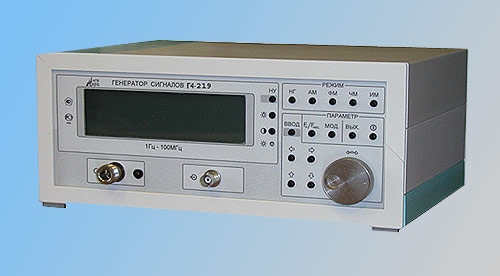

Фото генератора Г4-219

Габариты 290х130х210 мм
Масса 3,5 кг

Питание: 220±22 В, 50±2 Гц
Потребляемая мощность 30 ВА

Технические характеристики

Наименование параметра	Значение
Рабочий диапазон частот (для всех режимов)	1 Гц – 100 МГц
Погрешность установки частоты выходного сигнала	≤ 3·10-6 fн*
Нестабильность частоты за 15 минут работы в нормальных условиях после установления рабочего режима	≤ 5·10-7 fн*
Паразитная девиация частоты в режиме НК	≤ 1·10-7 fн*
Максимальный уровень выходного сигнала на согласованной нагрузке 50 Ом	1 В (20 мВт)
Глубина регулировки уровня выходного сигнала относительно 1 В, с шагом от 1 мкВ до 1 мВ	-100 дБ
Погрешность электронной регулировки опорного уровня встроенным аттенюатором:
при регулировке до 60 дБ	≤ ± 1,0 дБ
при регулировке до 100 дБ	≤ ± 2,0 дБ
Уровень паразитных, гармонических и комбинационных спектральных составляющих относительно уровня несущей частоты	≤ -35 дБ

^* f_н - несущая частота

Заменяет

• Г4-106
• Г4-116
• Г4-154
• Г4-158
