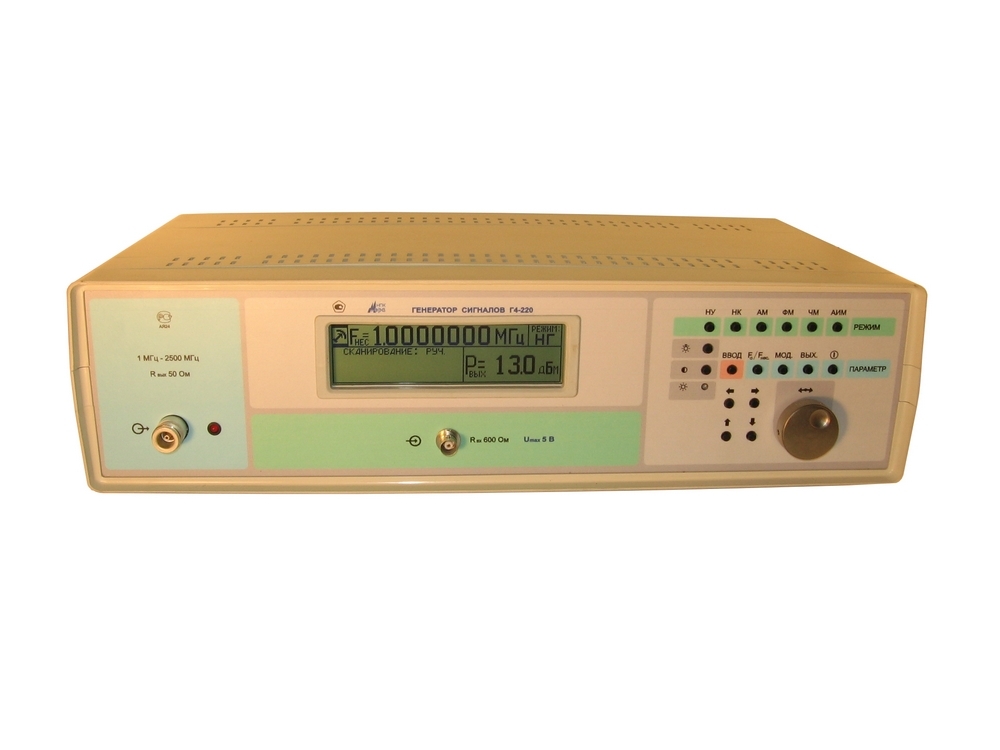

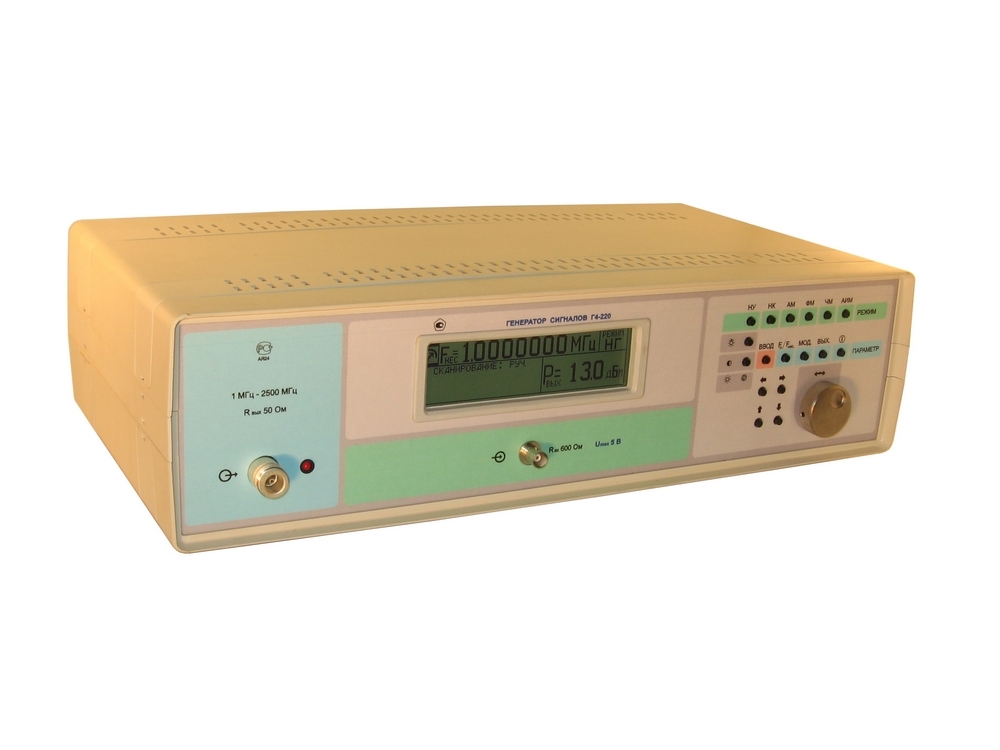

Генератор высокочастотный Г4-220

Генератор Г4-220 - настольный цифровой прибор СВЧ диапазона. Г4-220 предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах. Генератор ВЧ 1 МГц-2500 МГц; модуляции: АМ, ЧМ, ФМ, ИМ; габариты 474х131х260 мм; масса 8 кг.
Работа генератора Г4-220 основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.

Генератор Г4-220 имеет пять режимов работы:
НГ - немодулированные колебания;
АМ - амплитудная модуляция от внутреннего или внешнего сигнала;
ЧМ - частотной модуляция от внутреннего или внешнего сигнала;
ФМ - фазовая модуляция от внутреннего или внешнего сигнала;
ИМ - импульсная модуляция от внутреннего или внешнего сигнала.

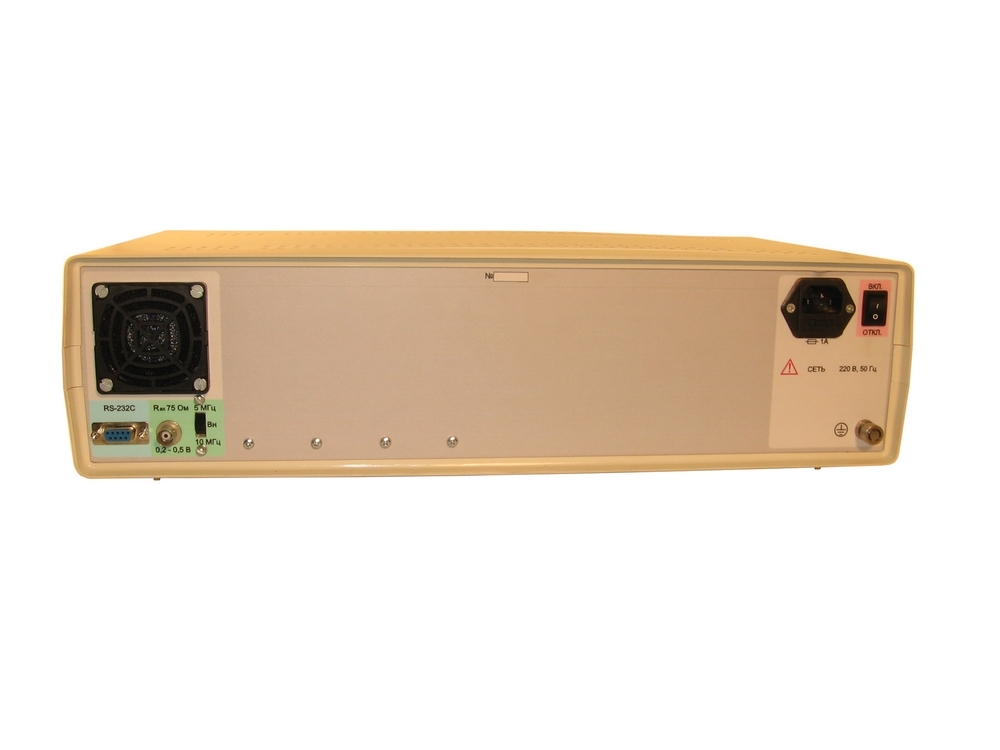

Предусмотрено управление генератором через встроенный интерфейс RS-232.

Технические характеристики

 Рабочий диапазон несущей частоты от 1 МГц до 2,5 ГГц
 Шаг установки несущей частоты от 0,1 Гц до 100 Гц
 Основная погрешность установки несущей частоты не более 3х10^-6
 Максимальный уровень выходного сигнала на нагрузке 50 Ом не менее 20 мВт
 Глубина регулировки выходного сигнала 100 дБ
 Основная погрешность регулировки выходного уровня не более 1 дБ при регулировке 60 дБ и не более 2,5 дБ при регулировке до 100 дБ
 Рабочий диапазон модулирующей частоты от 0,1 Гц до 100 кГц от внутреннего генератора с шагом перестройки от 0,1 Гц до 10 Гц
 Два вида внутреннего генератора модулирующего напряжения в режиме АМ и ФМ:
синусоидальный
прямоугольный
 Четыре вида внутреннего генератора модулирующего напряжения в режиме ЧМ:
синусоидальный
прямоугольный
треугольный
линейно-импульсный

- Диапазон частот 1 МГц - 2,5 ГГц - Прямой цифровой синтез частоты - 4 режима модуляции: АМ, ЧМ, ФМ, ИМ - Интерфейс RS-232 Питание: (220±22) В, (50±2) Гц Габариты 474х131х260 мм Масса 8 кг

Заменяет

• Г3-8А
• Г4-7
• Г4-7А
• Г4-13
• Г4-31
• Г4-44
• Г4-44А
• Г4-75
• Г4-78
• Г4-107
• Г4-107А
• Г4-129
• Г4-151
