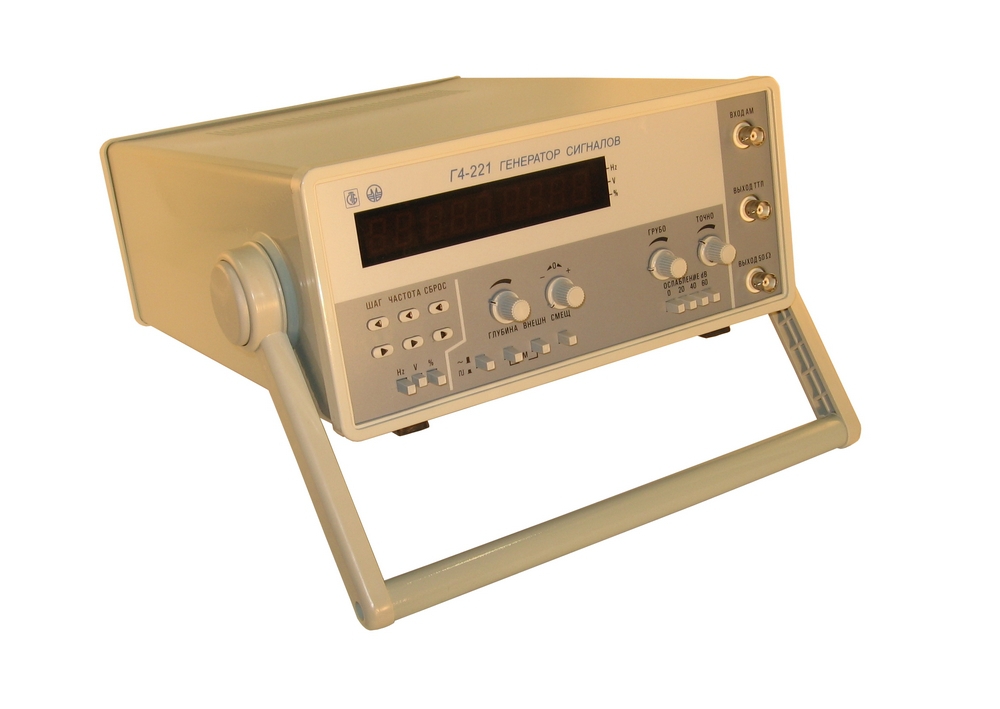

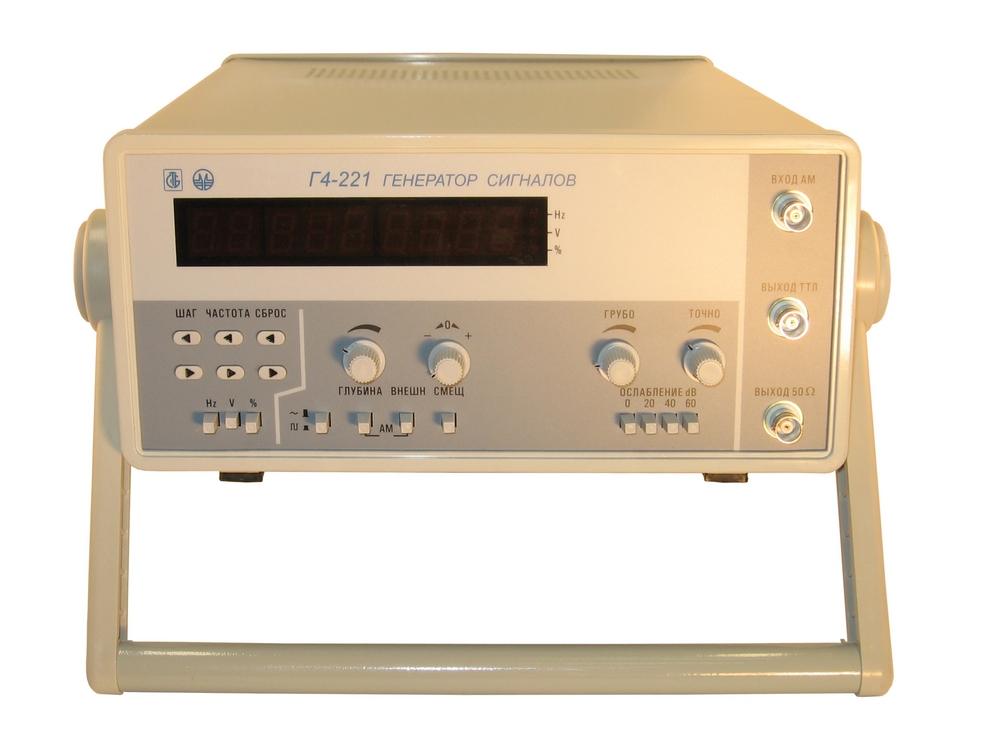

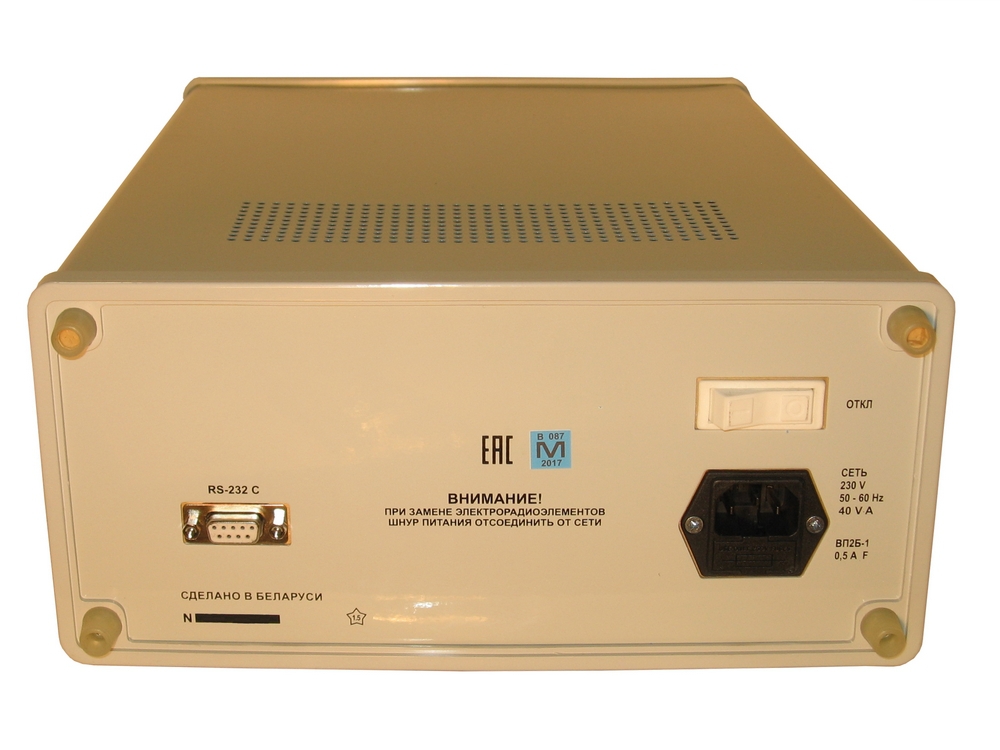

Генератор сигналов высокочастотный Г4-221

Генераторы сигналов высокочастотные Г4-221, Г4-221/1 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании. Генератор ВЧ 0,1 Гц - 17 МГц, погрешность установки частоты 0,01%+0,012 Гц. Дискретность установки 0,1 Гц, коэффициент АМ от 0 до 90%. Размах прямоугольного сигнала до 28В.

Технические характеристики Г4-221, Г4-221/1

• Формы выходных сигналов: cинус, прямоугольник, синхровыход (ТТЛ уровень)
• Диапазон частот:
  • немодулированных синусоидальной формы 10^-1 - 1,7·10⁷ Гц
  • АМ синусоидальной формы 5·10⁴ - 1,7·10⁷ Гц
  • прямоугольной формы и уровня ТТЛ 10^-1 - 10⁶ Гц
• Дискретность установки частоты 0,1 Гц
• Ослабление:
  • плавное ≥ 40 дБ
  • ступенчатое -20, -40, -60 дБ

Сигнал синусоидальной формы

• Амплитуда:
  • 5 В (нагрузка 50 Ом)
  • 10 В (без нагрузки)
• Коэффициент гармоник ≤ 0,5% (10 Гц - 120 кГц)

Сигнал прямоугольной формы

• Амплитуда:
  • 14 В (размах сигнала, нагрузка 50 Ом)
  • 28 В (без нагрузки)
• Погрешность установки амплитуды ±0,5 В

Синхровыход (ТТЛ уровень)

• Значение напряжения:
  • высокого уровня ≥ 2,4 В
  • низкого уровня ≤ 0,4 В
• Время перехода "1" > "0" и "0" > "1" ≤ 100 нс

Амплитудная модуляция

• Частота модулирующего сигнала:
  • внутренний 1000±10% Гц
  • внешний 50 Гц – 10 кГц
• Коэффициент АМ 0 - 90%
• Погрешность установки АМ ±10%

Сигналы повышенной амплитуды (только Г4-221/1)

• Формы выходных сигналов: синус, прямоугольник
• Диапазон частот: 10^-1 - 10⁶ Гц
• Амплитуда:
• прямоугольный сигнал 40 В (размах 80 В, нагрузка 1 кОм)
• cинусоидальный сигнал 30 В (нагрузка 1 кОм)

Особенности:

Питание: 220 В, 50 Гц
Потребляемая мощность 40 В · А
Габариты 147х306х340 мм
Масса 5 кг

Заменяет

• Г3-112
• Г4-106
• Г4-117
