Г4-225 Генератор

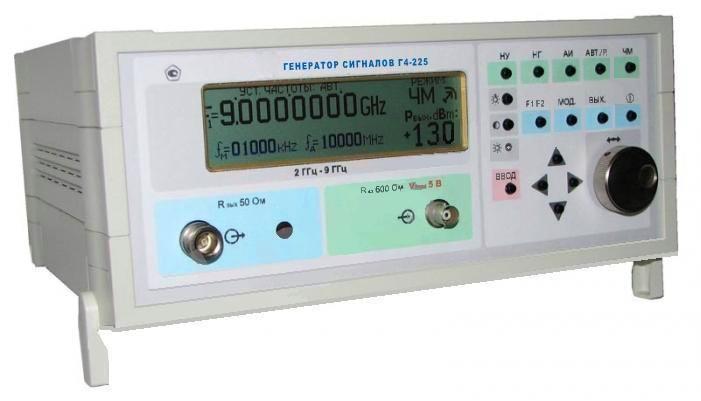

Генератор Г4-225 - настольный цифровой прибор СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах. Генератор ВЧ 8,0-18,0 ГГц; модуляции: НК, ЧМ, АИМ; RS-232; габариты 317х132(156)х257 мм; масса 8 кг.

Технические характеристики:

• НК - режим немодулированных колебаний;
• ЧМ - режим частотной модуляции от внешнего сигнала;
• АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.
• Диапазон выходных частот – (8,0…18,0) ГГц.
• Выход коаксиальный - волновое сопротивление – 50 Ом, сечения – 7/3 мм, размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-2002.
• Максимальная выходная мощность не менее 80 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50дБм до +13дБм, с погрешностью не более 1,0дБ в интервале от +15дБм до – 20дБм и 2,0дБ до –50дБм.
• Основная погрешность установки частоты не более 3x10^-7.
• Работа с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485.

Особенности:

Встроенный интерфейс RS-232. Наработка на отказ – не менее 20000 час. Потребляемая мощность не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В, с частотой 400 Гц; Габариты не более 317 х 156 х 257 мм. Масса 8 кг. Диапазон рабочих температур: +(5…40)°С.

Заменяет

• Ч0-5
• Г4-16
• Г4-55
• Г4-56
• Г4-64
• Г4-83

Замена

• Г4-240
