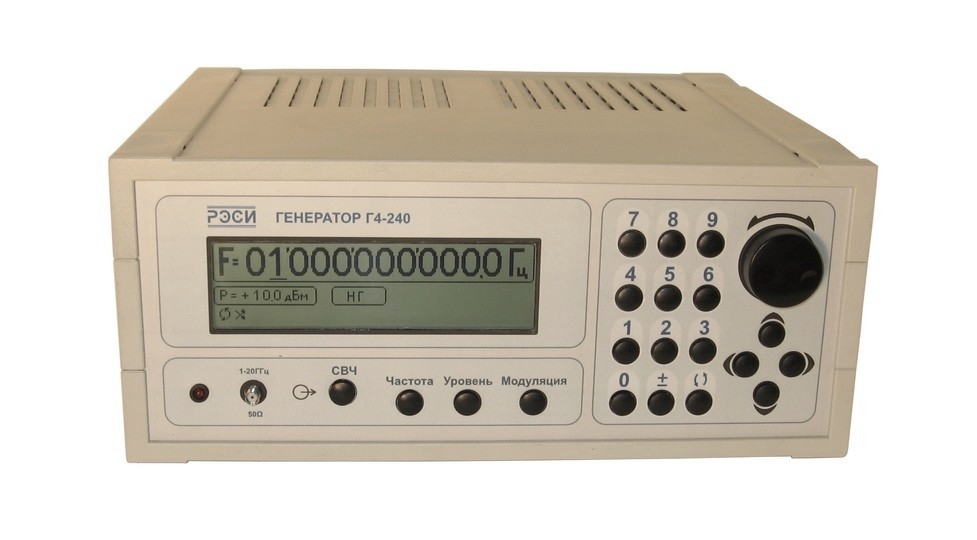

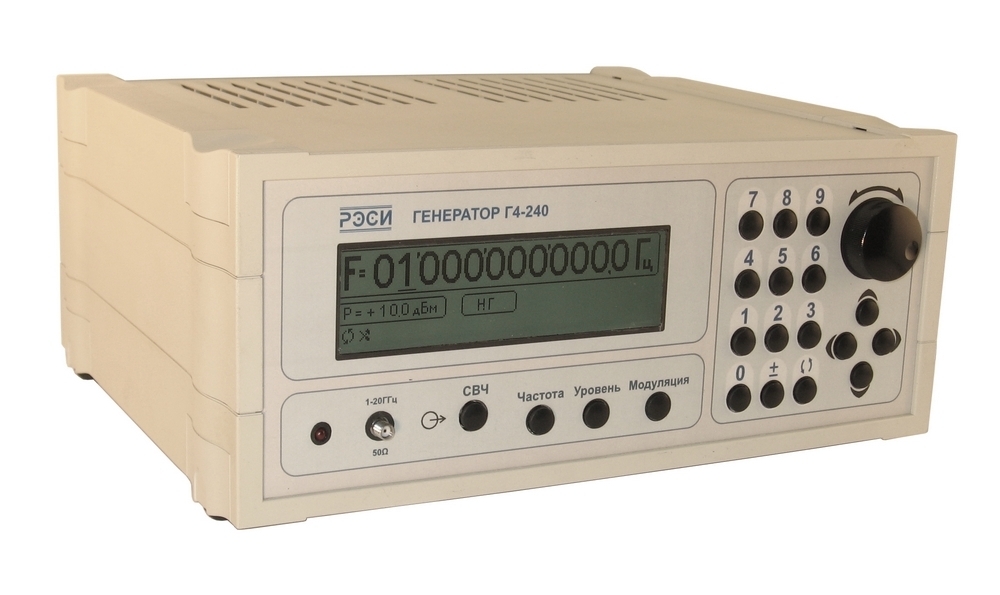

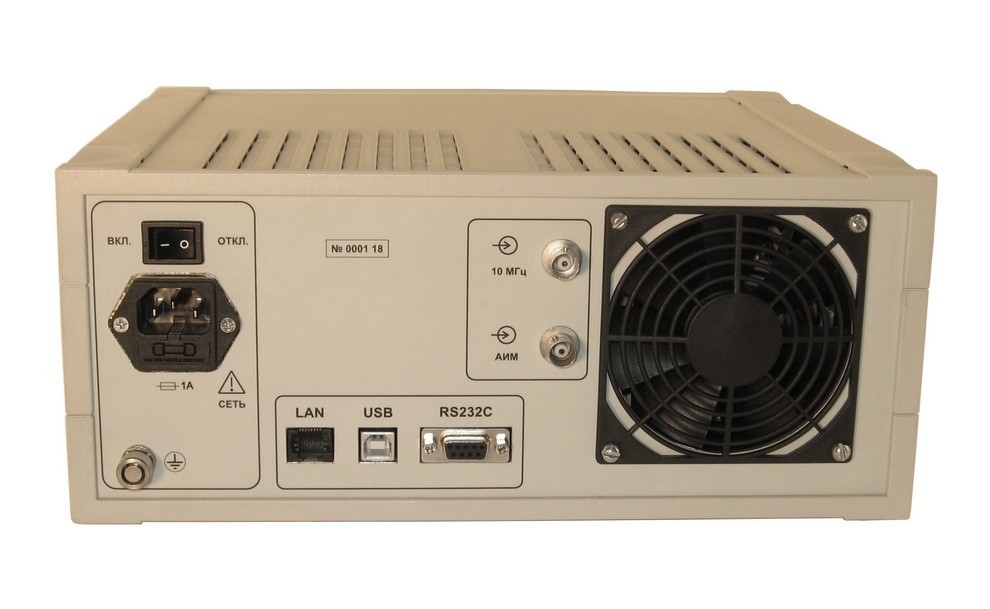

Генератор ВЧ сигналов Г4-240

Рабочий диапазон частот

от 1,0 ГГц  до 20 ГГц

Шаг установки частоты

от 0,1 Гц

Погрешность установки частоты

не более ± 5×10^-8f_н,

где f_н - несущая частота генератора

Нестабильность частоты в интервале температур +5 ÷ +40 °С:

- за сутки*

- за год*

не более ± 5×10^-10

не более ± 5×10^-8

Фазовый шум при отстройке от несущей:

- на 10 Гц  (1.0ГГц – 8.0ГГц)

- на 10 Гц  (8.0ГГц – 10.0ГГц)

- на 10 Гц  (10.0ГГц – 20.0ГГц)

- на 1 кГц

не более -60 дБн/Гц

не более -55 дБн/Гц

не более -47 дБн/Гц

не более -70 дБн/Гц

Минимальный шаг перестройки по частоте

0,1 Гц

Максимальная мощность выходного сигнала

не менее 20 дБм

Диапазон регулировки выходной мощности встроенным аттенюатором

20 ÷ -20 дБм (-40 дБм**)

Относительный уровень паразитных, гармонических и комбинационных спектральных составляющих в спектре выходного сигнала 10 дБм (10 мВт)

≤ -40 дБ

Шаг установки выходной мощности (для всех режимов)

0,1 дБм

Режим внутренней и внешней амплитудно-импульсной модуляции:

Режим линейной частотной модуляции

Общие характеристики

Масса генератора

317 х 278 х 156 мм

Нормальные условия эксплуатации

Температура окружающего воздуха

(23 ± 3) °С

Относительная влажность

(65 ± 15) %

Атмосферное давление

от 630 до 795 мм рт. ст.

Напряжение питающей сети

(220 ± 22) В, (50 ± 2) Гц

Рабочие условия эксплуатации

от 5 до 40 °С

до 90 % при температуре 30 °С
