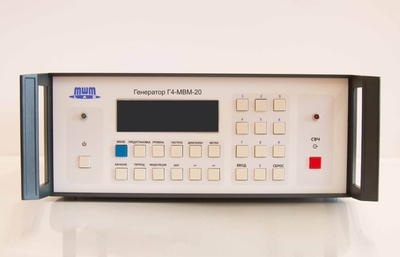

Генератор сигналов ВЧ (твердотельный) Г4-МВМ-20

Наименование

Значение

Диапазон частот, ГГц

0,01 - 20

Точность установки частоты,

±3×10^-6 до ± 1×10^-7

Нестабильность частоты за любой 15-минутный интервал после установления рабочего режима

±5×10^-8 до ±5×10^-9

Паразитная девиация частоты,

 % от рабочей частоты

±2×10^-8 до ±2×10^-9

Выходная мощность, мВт, с импульсной модуляцией

10

Выходная мощность, мВт, без импульсной модуляции

100

Диапазон регулирования выходной мощности с помощью встроенного электронного аттенюатора не менее, дБ

30

КСВН выхода генератора не более

1,5

Внутренняя амплитудная модуляция меандром с частотой, кГц

0,1 до 100

Амплитудно-импульсная модуляция с внешним запуском с длительностью импульса от 50 нс до 10 мс и частотой повторения, кГц

0,1 до 100

Внешняя модуляция меандром с частотой, кГц

0,1 до 100

Время установки рабочего режима при перестройке с одной частоты на другую не более, с

1×10^-3

Выход генератора

коаксиал

Фазовые шумы генератора, дБм

-100 на отстройке 10 кГц

Интерфейс дистанционного управления

USB 2.0, RS-232C

 Нормальные условия применения:

– температура окружающего воздуха, °С

– относительная влажность, %

– атмосферное давление, кПа

от 10 до 30

от 50 до 80

от 84 до 106

 Характеристики сети питания переменного тока:

– напряжение

– частота

(230 ± 23) В

(50 ± 1) Гц

 Потребляемая мощность, не более

80 В×А

 Уровень шума, создаваемый генератором при работе, не более

50 дБ

 Масса не более, кг

10

 Габариты, мм

342 × 140 × 360
