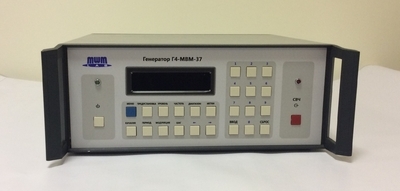

Генератор сигналов ВЧ (твердотельный) Г4-МВМ-37

Наименование

Значение

Диапазон рабочих частот, ГГц

от 25,95 до 37,5 *

Точность установки частоты,

±3×10^-6 до ± 1×10^-7

Нестабильность частоты за любой 15-минутный интервал после установления рабочего режима

±5×10^-8до ±5×10^-9

Паразитная девиация частоты, % от рабочей

частоты

±2×10^-8до ±2×10^-9

Выходная мощность, мВт, с импульсной модуляцией

10

Выходная мощность, мВт, без импульсной модуляции

100

Диапазон регулирования выходной мощности с помощью встроенного электронного аттенюатора не менее, дБ

30

КСВН выхода генератора не более

1,5

Внутренняя амплитудная модуляция меандром с частотой, кГц

0,1 до 100

Время перестройки в диапазоне, с

0.08, 1.0, 40

Амплитудно-импульсная модуляция с внешним запуском с длительностью импульса 50 нс и частотой повторения, кГц

0,1 до 100

Внешняя модуляция меандром с частотой, кГц

0,1 до 100

Время установки рабочего режима при перестройке с одной частоты на другую не более, с

1×10^-3

Поддержание уровня выходной мощности при перестройке (переключении) частоты

есть

Запоминание параметров (частота, ослабление аттенюатора) не менее чем в 5 точках частотного диапазона генератора

есть

Волноводный выход генератора в правой боковой стенке корпуса

есть

Выход генератора волноводный, мм х мм

7,2×3,4 **

Фазовые шумы генератора, дБм

-100 на отстройке 10 кГц

Нормальные условия применения:

– температура окружающего воздуха, °С

– относительная влажность, %,

– атмосферное давление, кПа

от 15 до 25

от 30 до 80

от 84 до 106

Характеристики сети питания переменного тока:

– напряжение

– частота

(230 ± 23) В

(50 ± 1) Гц

Интерфейс дистанционного управления

USB 2.0, RS-232C

Потребляемая мощность, не более

250 В×А

Уровень шума, создаваемый генератором при работе, не более

50 дБ

Масса не более, кг

10

Габариты генератора, мм

342 × 140 × 360
