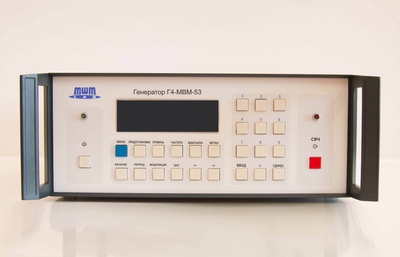

Генератор сигналов ВЧ Г4-МВМ-53

Наименование

Значение

Диапазон частот, ГГц

37,5-53,57

Пределы допускаемой относительной погрешности установки частоты выходного сигнала генератора при работе от внутреннего опорного генератора (при условии калибровки не реже одного раза в год)

±3×10^-6

Нестабильность частоты за любой 15-минутный интервал после установления рабчего режима

±5×10^-8

Максимальная гарантированная мощность выходного сигнала:

КСВН выхода генератора, не более

2,0

Время перестройки в диапазоне, с

0.08, 1.0, 40

Амплитудно-импульсная модуляция с внешним запуском:

- длительность импульса, нс

- частота повторения, кГц

50

0,1-100

Внешняя модуляция меандром с частотой, кГц

0,1-100

Время установки рабочего режима при перестройке с одной частоты на другую, с

1×10^-3

Диапазон регулирования выходной мощности с помощью встроенного электронного аттенюатора не менее, дБ

25

Поддержание уровня выходной мощности при перестройке (переключении) частоты

есть

Запоминание параметров (частота, ослабление аттенюатора) не менее чем в 5 точках частотного диапазона генератора

есть

Интерфейс дистанционного управления

USB 2.0, RS-232C

Рабочие условия применения:

– температура окружающего воздуха, °С

– относительная влажность, %,

– атмосферное давление, кПа

от 15 до 25

от 30 до 80

от 84 до 106

Характеристик сети питания переменного тока:

- напряжение, В

- частота, Гц

230±23

50±1

Потребляемая мощность, В×А

250

Габариты, мм, не более

342×140×360

Масса, кг, не более

10

Уровень шума при работе, дБ, не более

50
