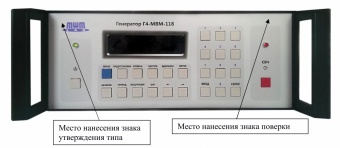

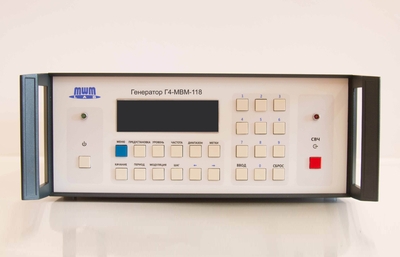

Генератор сигналов ВЧ (твердотельный) Г4-МВМ-118

Наименование

Значение

Диапазон рабочих частот, ГГц

от 78,33 до 118,1 *

Точность установки частоты

± 5×10^-7

Нестабильность частоты за любой 15-минутный интервал после установления рабочего режима

±5×10^-8

Выходная мощность, мкВт, в диапазоне 78,33-118,1 ГГц

100 **

Повышенная выходная мощность в диапазоне 92 – 96 ГГц, мВт

10

Диапазон регулирования выходной мощности с помощью встроенного электронного аттенюатора не менее, дБ

30

КСВН выхода генератора не более

1,5

Внутренняя амплитудная модуляция меандром с частотой, кГц

0,1 до 100

Амплитудно-импульсная модуляция с внешним запуском с длительностью импульса 50 нс и частотой повторения, кГц

0,1 до 100

Внешняя модуляция меандром с частотой, кГц

0,1 до 100

Время установки рабочего режима при перестройке с одной частоты на другую не более, с

1×10^-3

Фазовые шумы генератора, дБм

-100 на отстройке 10 кГц

Нормальные условия применения:

– температура окружающего воздуха, °С

– относительная влажность, %

– атмосферное давление, кПа

от 15 до 25

от 30 до 80

от 84 до 106

Характеристики сети питания переменного тока:

– напряжение

– частота

(230 ± 23) В

(50 ± 1) Гц

 Потребляемая мощность, не более

250 В×А

Уровень шума, создаваемый генератором при работе, не более

50 дБ

Масса не более, кг

10

Габариты генератора, мм

342 × 140 × 360

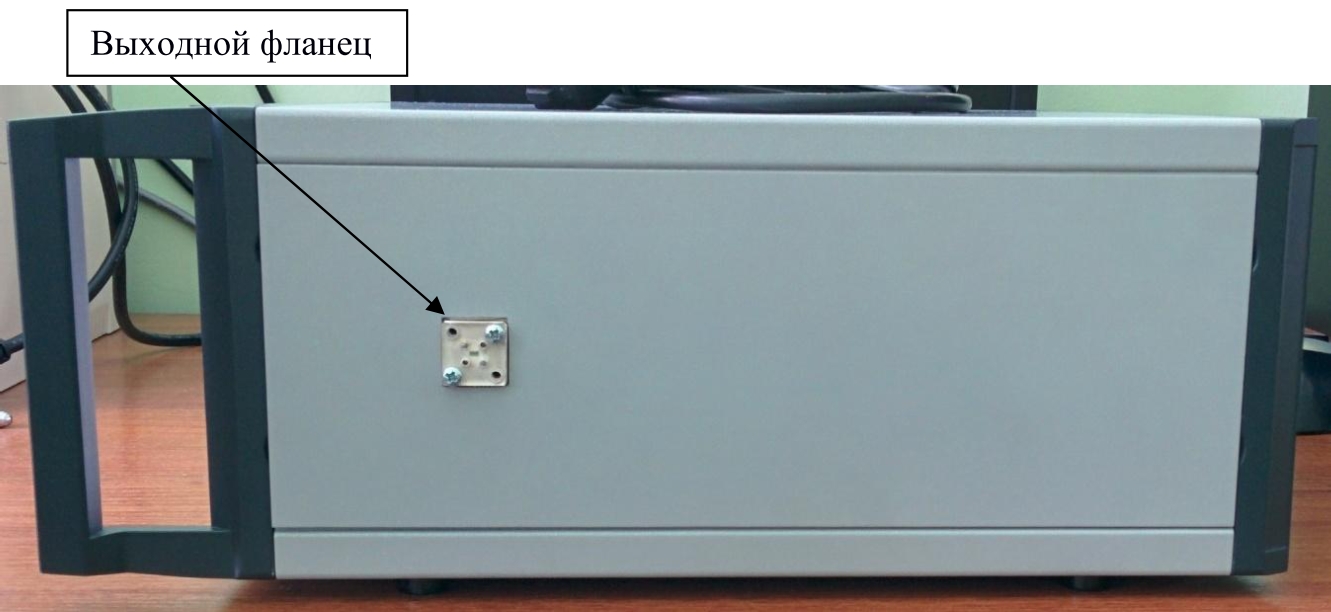

Размеры волноводного выхода генератора, мм

2,40 х 1,20 ***
