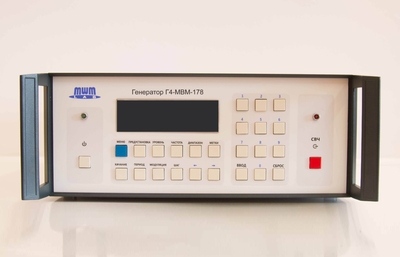

Генератор сигналов ВЧ (твердотельный) Г4-МВМ-178

Наименование

Значение

Диапазон частот, ГГц

118,1-178,4 *

Точность установки частоты

±3×10^-6 до ±1×10^-7

Нестабильность частоты (15 мин)

±5×10^-8 до ±5×10^-9

Паразитная девиация частоты

±2×10^-8 до ±2×10^-9

Выходная мощность, мкВт, в диапазоне 118,1-178,4 ГГц

100 **

Повышенная выходная мощность в усеченном диапазоне 137,5 – 142,5 ГГц, мВт

от 10 до 30

КСВН выхода

2,5

Внутренняя амплитудная модуляция меандром с частотой, кГц

0,1-100

Время свипирования, с

0.08, 1.0, 40

Амплитудно-импульсная модуляция с внешним запуском:

- длительность импульса, нс

- частота повторения, кГц

50

0,1-100

Внешняя модуляция меандром с частотой, кГц

0,1-100

Время установки рабочего режима при перестройке с одной частоты на другую, с

1×10^-3

Диапазон регулирования выходной мощности с помощью встроенного электронного аттенюатора не менее, дБ

25

Выход генератора волноводный, мм×мм

1,60 х 0,80 ***

Фазовые шумы генератора, дБм

-100 на отстройке 10 кГц

Запоминание параметров (частота, ослабление аттенюатора) не менее чем в 5 точках частотного диапазона генератора

есть

Интерфейс дистанционного управления

USB 2.0, RS-232C

Нормальные условия применения:

– температура окружающего воздуха, °С

– относительная влажность, %

– атмосферное давление, кПа

от 15 до 25

от 30 до 80

от 84 до 106

Характеристики сети питания переменного тока:

– напряжение

– частота

220±20В

50-60 Гц

Потребляемая мощность, В·А

250

Габариты, мм, не более

342×140×360

Масса, кг, не более

10

Уровень шума при работе, дБ, не более

50
