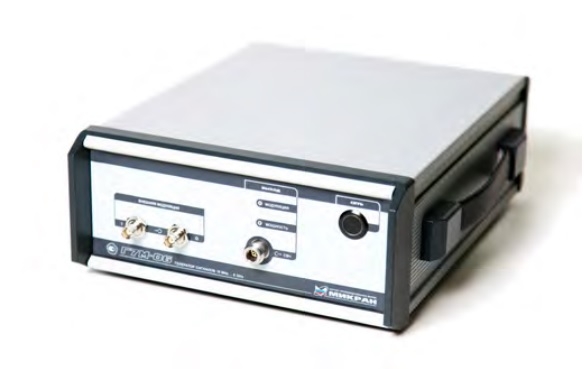

Векторный генератор сигналов Г7М-06/1

Генератор сигналов Г7М-06 предназначен для формирования непрерывных гармонических сигналов, а также сигналов с аналоговыми, цифровыми и импульсными видами модуляции. Область применения прибора – исследование, настройка, контроль и испытание при производстве ВЧ и СВЧ устройств и оборудования, используемых в связи, радиолокации, приборостроении и измерительной технике.
Векторный генератор сигналов высоких частот с диапазоном рабочих частот 10 МГц … 6 ГГц, широким диапазоном регулировки мощности выходного сигнала от -90 дБм до +12 дБм, низким уровнем фазового шума -130 дБн/Гц на отстройке 20 кГц от несущей 1ГГц. Разъём тип III (розетка).
Генератор сигналов Г7М-06 позволяет формировать сигналы с амплитудной, частотной и фазовой модуляцией с использованием внутреннего генератора сигналов стандартных форм («синус», «пила», «треугольник», «меандр»). Прибор позволяет использовать внутренний или внешний квадратурный моду-лятор для формирования модулированного сигнала. В качестве источника модулирующих сигналов внутреннего квадратурного модулятора может выступать встроенный или внешний генератор. Для этого на передней панели прибора предусмотрены I и Q входы модулирующих сигналов. Кроме того генератор сигналов Г7М-06 может выступать и в качестве источника модулирующих сигналов для внешнего квадратурного модулятора с использованием I и Q выходов на задней панели прибора.
Управление генератором сигналов Г7М-06 осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Программный комплекс Г7М» через универсальные команды SCPI, что позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы.

Технические характеристики:

Диапазон рабочих частот	10 МГц … 6 ГГц
Диапазон установки уровня мощности выходного сигнала	-90 … +12 дБм
Относительный уровень спектральной плотности мощности фазового шума при отстройке на 20 кГц
250 МГц	< -130 дБн/Гц
500 МГц	< -130 дБн/Гц
1 ГГц	< -130 дБн/Гц
2 ГГц	< -125 дБн/Гц
3 ГГц	< -120 дБн/Гц
4 ГГц	< -120 дБн/Гц
6 ГГц	< -115 дБн/Гц
Девиация при частотной модуляции	0 … 10 МГц
Индекс фазовой модуляцмм	0 … 3,14 радиан
Глубина амплитудной модуляцмм	0...100%
Источник модулирующих сигналов (I и Q) для цифровой модуляции	Внутренний, внешний, сумма
Аналоговая модуляция
Форма модулирующего сигнала	«синус», «пила», «треугольник»,«меандр»
Частота модулирующего сигнала	0,1 Гц … 10 МГц
Импульсная модуляция
Длительность фронта/среза радиоимпульса	10 нс
Минимальная длительность импульса	20 нс
Внутренний генератор импульсов
Длительность импульса	20 нс … 4 с
Период повторения импульса	40 нс … 4 с
Внешний источник модулирующих сигналов
Полоса сигнала на ВЧ (I+Q)	20 нс … 4 с
Входное сопротивление	50 Ом
Допустимый уровень сигнала	0,5 В
Внутренний генератор модулирующих сигналов
Число каналов	2 (I и Q)
Разрешение ЦАП	16 бит
Частота дискретизации	100 Гц … 125 МГц
Полоса сигнала на ВЧ (I+Q)	100 МГц
Максимальный объем памяти на каждый канал	32 Мвыборок
Внутренний генератор модулирующих сигналов
Число каналов	2 (I и Q)
Разрешение ЦАП	16 бит
Частота дискретизации	100 Гц … 125 МГц
Полоса сигнала на ВЧ (I+Q)	100 МГц
Максимальный объем памяти на каждый канал	32 Мвыборок
Выход модулирующих сигналов (I и Q)
Размах выходного сигнала на нагрузку 50 Ом	1 В
Полоса	50 МГц
Тип выходного сигнала	симметричный или несимметричный
Комплектность
Генератор сигналов Г7М-06	1 шт
Кабель Ethernet	1 шт
Кабель питания	1 шт
Пcммный комплекс Г7М	1 шт
Транспортировочный кейс	1 шт
