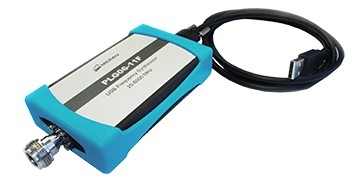

Генератор сигналов PLG06

Синтезатор частот предназначен для генерирования гармонических сигналов, перестраиваемых по частоте в диапазоне 25 МГц ... 6 ГГц и мощности в диапазоне -40 ... 10 дБм с возможностью аналоговой модуляции (АМ, ЧМ, ФМ, ИМ). Питание и управление прибором осуществляется исключительно через кабель шины USB2.0. Областью применения является исследование, настройка, испытания, контроль при производстве ВЧ и СВЧ устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Основные возможности

Прибор представляет собой сверхширокополосный синтезатор частот со встроенными системами управления частотой, мощностью, модуляцией частоты, фазы или амплитуды и сканирования по частоте или мощности. Синтезатор может работать в следующих режимах:

непрерывная генерация гармонического сигнала с фиксированной частотой и мощностью и шаговым изменением указанных параметров;
сканирование по частоте, мощности или произвольно заданному списку частот/мощностей с задаваемыми источниками синхросигнала;
непрерывная генерация гармонического сигнала, модулированного по амплитуде, частоте или фазе с внешним или внутренним источником модулирующего сигнала;
непрерывная генерация низкочастотного сигнала стандартной формы («синус», «пила», «треугольник», «меандр», «шум») с фиксированной частотой и амплитудой и шаговым изменением указанных параметров.

Особенности

Диапазон частот 25 МГц ... 6 ГГц;
Полный набор функций лаб. генераторов;
Аналоговая модуляция: АМ, ЧМ, ФМ, ИМ;
Дин. диапазон: -40 дБм ... +10 дБм;
Компактный и легкий;
Питание и управление через USB 2.0;
Производство: Россия;
Габариты 125х65х25 мм;
Масса 0,25 кг.

Технические характеристики

Наименование	Значение
Выход СВЧ
Диапазон частот	25 МГц...6 ГГц с шагом 1 Гц
Диапазон установки уровня выходной мощности	-40...+10 дБм с шагом 1 дБ
Относительный уровень спектральной плотности мощности фазового шума сигнала СВЧ 1 ГГц на отстройке:
1 кГц	-112 дБн/Гц
10 кГц	-122 дБн/Гц
100 кГц	-118 дБн/Гц
1 МГц	-140 дБн/Гц
10 МГц	-151 дБн/Гц
Относительный уровень негармонических спектральных составляющих	< -70 дБн
Относительный уровень гармонических составляющих	-25 дБн макс. -35 дБн тип.
Модуляция СВЧ
Типы модуляции сигнала СВЧ	АМ, ЧМ, ФМ, ИМ внутренний или внешний источник
Диапазон частот АМ, ЧМ, ФМ	0 (100 Гц для ЧМ)...100 кГц
Форма модулирующего сигнала	определяется внешним источником или встроенным низкочастотным генератором
Глубина АМ	0...96 %
Индекс ФМ	0...3 рад на частоте 6 ГГц пропорционально масштабируется на другую частоту несущей
Девиация ЧМ	0...300 Гц на частоте 6 ГГц пропорционально масштабируется на другую частоту несущей
Период повторения импульсов при ИМ	2 мкс...32 мс при внутреннем источнике не менее 50 нс при внешнем источнике
Длительность импульса при ИМ	1 мкс...32 мс при внутреннем источнике не менее 20 нс при внешнем источнике
Подавление в паузе при ИМ	не менее 60 дБ
Длительность фронта/среза огибающей радиоимпульса при ИМ	< 10 нс
Низкочастотный выход
Форма сигнала встроенного низкочастотного генератора	"синус", "пила", "треугольник", "меандр", "шум"
Диапазон выходных частот низкочастотного генератора	0...1 МГц (500 кГЦ пила, треугольник, меандр)
Диапазон амплитуд сигнала низкочастотного генератора	4 мВ...1 В с шагом 2 мВ
Сканирование
Тип сканирования	по частоте, мощности и списку
Максимальное количество сканирования	501
Тип синхросигнала	внешний с привязкой к переднему или заднему фронту, шина, внутренний по таймеру
Время установления нового значения частоты и мощности при сканировании с внешним синхросигналом	< 100 мкс
Опорный генератор
Частота сигнала внутреннего опорного генератора	10 МГц
Относительная температурная стабильность	±1х10^-6
Долговременная нестабильность	±1х10^-6 в год
Сопротивление выхода	50 Ом
Частота сигнала внешнего опорного генератора	10 МГц
Мощность сигнала опорного генератора на нагрузке 50 Ом	> 0 дБм
Относительный диапазон захвата частоты опорного сигнала	±5х10^-6
Сопротивление входа опорного генератора	> 1 кОм
Амплитуда внешнего опорного сигнала	0,1...1,5 В
Типы соединителей
СВЧ	SMA, N вилка или розетка
НЧ для подачи сигналов модуляции, строба, сигнала опорной частоты или снятия сигнала низкочастотного генератора, опорного генератора и сигнала захвата/готовности	MCX-розетка
Питание и управление	mini-USB тип B

Возможности программного обеспечения

Возможности программного обеспечения Cинтезатор частот PLG06

Программное обеспечение синтезатора «PLG-Клиент» позволяет управлять PLG06 через USB и имеет:

удобный пользовательский интерфейс;
возможность сохранения/загрузки профилей для измерительных схем;
редактор списка сканирования с возможностью загрузки/сохранения списка в формате .csv.

Многоканальная система синхронизации обеспечивает совместную работу PLG с другими приборами. Управление PLG через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы в качестве источника сигнала гетеродина, для измерения интермодуляционных искажений усилителей, приемников и т.п.

Характеристики

Полоса частот, МГц	6000
Тип (генератор)	ВЧ
