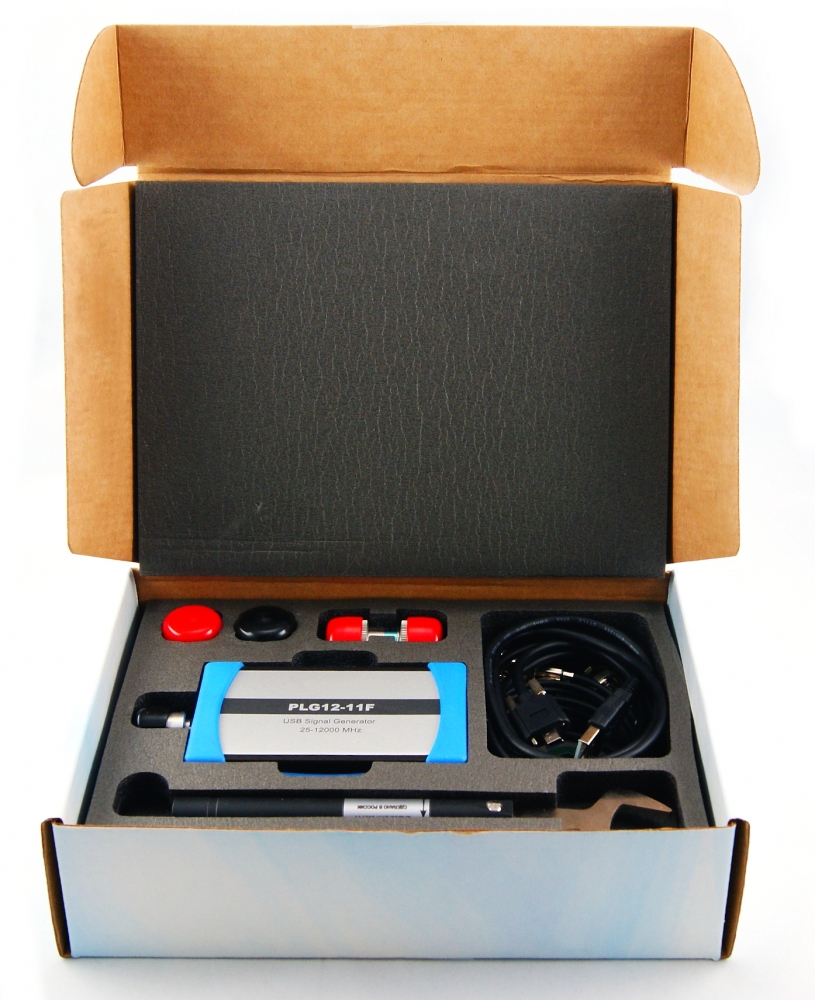

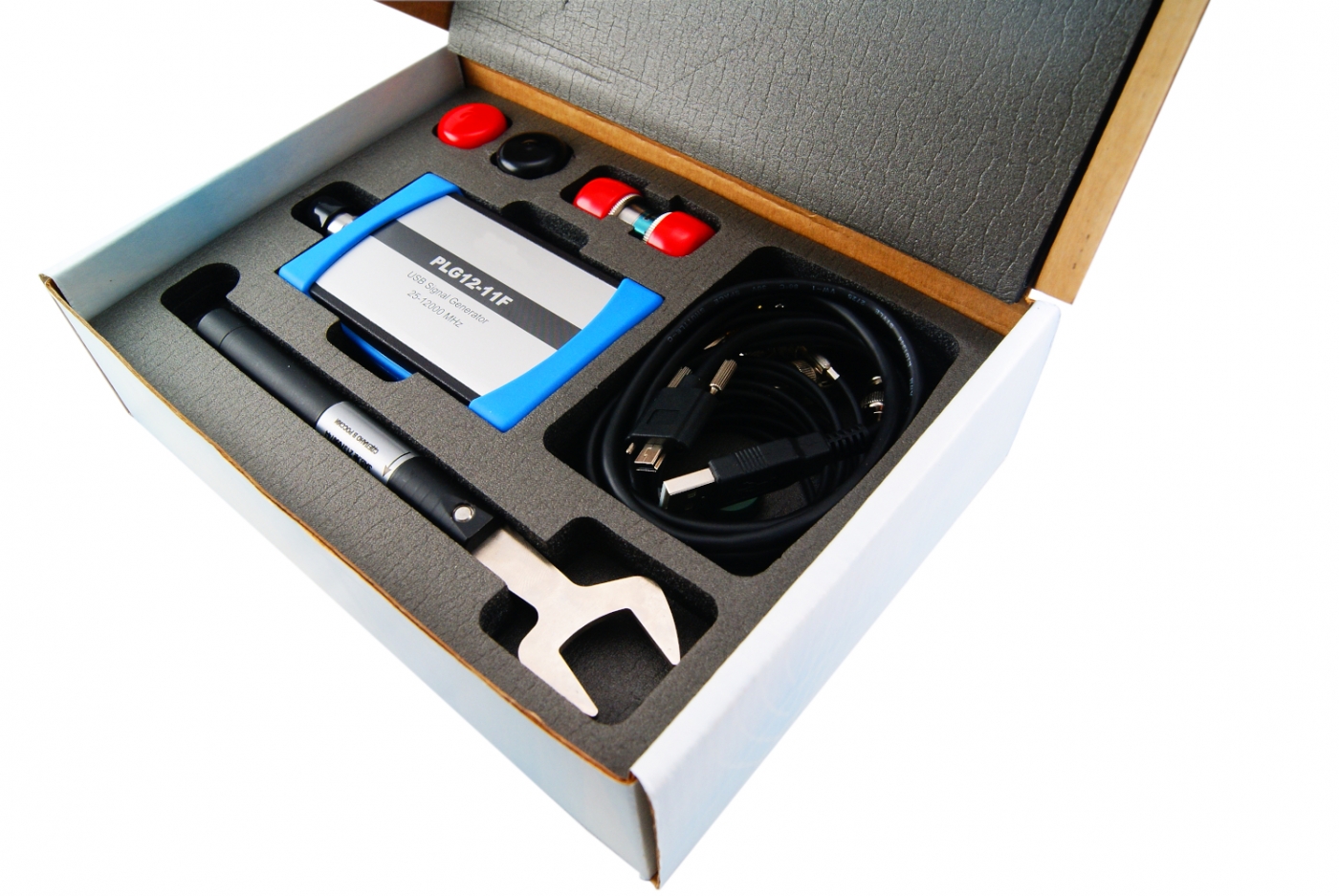

Генератор сигналов PLG12-11F

Генератор сигналов предназначен для генерирования гармонических сигналов, перестраиваемых по частоте в диапазоне 25 МГц ... 12 ГГц (с шагом 1 ГГц) и мощности в диапазоне -40 ... 10 дБм (с шагом 1 дБ) с возможностью аналоговой модуляции (АМ, ЧМ, ФМ, ИМ). Питание и управление прибором осуществляется исключительно через кабель шины USB 2.0 или 3.0. Областью применения является исследование, настройка, испытания, контроль при производстве ВЧ и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Основные возможности

непрерывная генерация гармонического сигнала с фиксированной частотой и мощностью и шаговым изменением указанных параметров;
сканирование по частоте, мощности или произвольно заданному списку частот/мощностей с задаваемыми источниками синхросигнала;
непрерывная генерация гармонического сигнала, модулированного по амплитуде, частоте или фазе с внешним или внутренним источником модулирующего сигнала;
непрерывная генерация низкочастотного сигнала стандартной формы («синус», «пила», «треугольник», «прямоугольник», «шум») с фиксированной частотой и амплитудой и шаговым изменением указанных параметров.

Технические характеристики

Наименование	Значение
Выход СВЧ
Диапазон частот	25 МГц...12 ГГц
Дискретность установки частоты выходного сигнала	1 ГГц
Диапазон установки уровня мощности выходного сигнала	-40...+10 дБм
Дискретность установки мощности выходного сигнала	1 дБм
Погрешность установки уровня мощности выходного сигнала	± 2 дБ
Относительный уровень спектральной плотности мощности фазового шума сигнала СВЧ 1 ГГц на отстройке:
1 кГц	-105 дБн/Гц
10 кГц	-113 дБн/Гц
100 кГц	-112 дБн/Гц
1 МГц	-128 дБн/Гц
10 МГц	-150 дБн/Гц
Относительный уровень негармонических спектральных составляющих	< -60 дБн
Относительный уровень гармонических составляющих	-25 дБн
Уровень субгармоник	-50 дБн
Модуляция СВЧ
Типы модуляции сигнала СВЧ	АМ, ЧМ, ФМ, ИМ внутренний или внешний источник
Диапазон частот АМ, ЧМ, ФМ	0 (100 Гц для ЧМ)...100 кГц
Форма модулирующего сигнала	определяется внешним источником или встроенным низкочастотным генератором
Глубина АМ	0...70 %
Индекс ФМ	0...1 рад на частоте 1 ГГц пропорционально масштабируется на другую частоту несущей
Девиация ЧМ	0...100 Гц на частоте 1 ГГц пропорционально масштабируется на другую частоту несущей
Период повторения импульсов при ИМ	при внутреннем источнике 2 мкс...32 мс при внешнем источнике не менее 100 нс
Длительность импульса при ИМ	при внутреннем источнике 1 мкс...32 мс при внешнем источнике не менее 40 нс
Подавление в паузе при ИМ	не менее 50 дБ
Длительность фронта/среза огибающей радиоимпульса при ИМ	< 10 нс
Низкочастотный выход
Форма сигнала встроенного низкочастотного генератора	"синус", "пила", "треугольник", "прямоугольник", "импульс", "шум", постоянный ток
Диапазон выходных частот низкочастотного генератора	0...500 кГц (1 МГц для синуса)
Дискретность установки частоты выходного низкочастотного сигнала	1,5 Гц
Диапазон амплитуд сигнала низкочастотного генератора	6 мВ...3 В
Дискретность установки амплитуд сигнала низкочастотного генератора	6 мВ
Сканирование
Тип сканирования	по частоте, мощности и списку
Максимальное количество сканирования	501
Тип синхросигнала	внешний с привязкой к переднему или заднему фронту, SCPI команда, внутренний по таймеру
Время установления нового значения частоты и мощности при сканировании с внешним синхросигналом	< 200 мкс
Опорный генератор
Частота внутреннего опорного генератора	10 МГц
Относительная температурная нестабильность частоты	<10^-6
Долговременная нестабильность частоты	<10^-6 в год
Частота внешнего опорного сигнала	10...100 МГц с шагом 10 МГц
Относительный диапазон захвата внешней частоты	<5х10^-6
Мощность выходного сигнала опорного генератора	> 0 дБм
Мощность внешнего опорного сигнала	0...10 дБм
Волновое сопротивление порта	50 Ом
Типы соединителей
СВЧ	SMA розетка/вилка, N розетка/вилка
Соединители для подачи сигналов модуляции, строба, сигнала опорной частоты или снятия сигнала низкочастотного генератора, опорного генератора и захвата/готовности	MCX-розетка
Питание и управление	USB 2.0 mini-B

Возможности программного обеспечения

Программное обеспечение генератора «PLG-Клиент» позволяет управлять PLG12 через USB и имеет:

удобный пользовательский интерфейс;
редактор списка сканирования с возможностью загрузки/сохранения списка в формате .csv;
сохранение/загрузка профилей для измерительных схем.

Управление PLG через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы различной сложности.

Характеристики

Полоса частот, МГц	12000
Тип (генератор)	ВЧ
