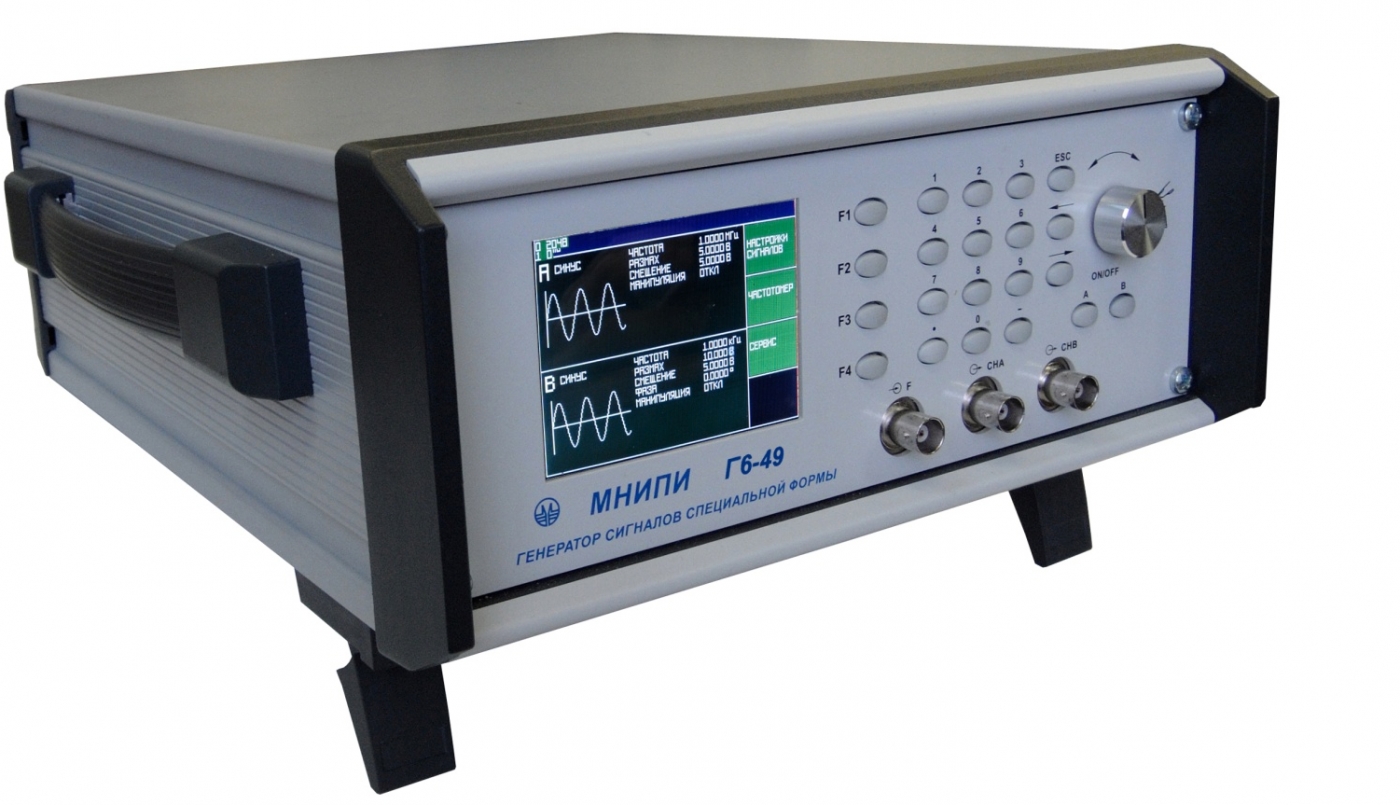

Генератор сигналов специальной формы Г6-49

Генератор сигналов специальной формы Г6-49 предназначен для формирования сигналов синусоидальной, треугольной, прямоугольной, пилообразной и произвольной формы, измерения частоты и периода сигналов.
Генераторы имеют два канала формирования выходных сигналов, канал измерения частоты и периода сигналов.
Область применения: настройка, контроль параметров, ремонт, испытания радио- и электротехнической аппаратуры и приборов на предприятиях промышленности, энергетики и транспорта, в испытательных центрах и лабораториях.

Технические характеристики Наименование Значение Количество каналов – формирования сигналов 2 – измерения частоты и периода сигналов 1 Диапазон частот – сигналов синусоидальной формы, Гц от 3×10-4 до 10×106 – сигнала «меандр», Гц от 3×10-4 до 5×106 – сигналов пилообразной и треугольной формы, Гц от 1×10-4 до 1×106 – сигналов прямоугольной формы, Гц от 0,1 до 10×106 – сигналов произвольной формы, Гц от 1×10-4 до 10×106 Параметры сигналов прямоугольной формы Длительность сигнала, с от 40×10-9 до 10 Дискретность установки длительности и периода, нс 10 Длительность фронта и среза, нс, не более 15 Параметры сигналов произвольной формы Частота дискретизации, МГц 100 Длина памяти сигнала 8192 точек, 14 бит Коэффициент гармоник сигнала синусоидальной формы в диапазоне от 10 Гц до 120 кГц, %, не более 0,05 Пределы установки сдвига фаз синусоидальных сигналов каналов А и В от 0° до 360° Амплитудная манипуляция сигналов синуидальной формы каналов А и В обеспечивается Пределы установки размаха сигнала на нагрузке 50 Ом, В от 1 до 10 Уровень смещения сигнала на нагрузке 50 Ом, В от минус 5 В до плюс 5 В Пиковое значение AC + DC, В ±5 Пределы допускаемой абсолютной погрешности установки частоты – сигнала синусоидальной формы, Гц ±(0,024 + 0,00005×f) при f >0,1 Гц; ±(0,0024 + 0,00005×f) при f ≤0,1 Гц где f – значение установленной частоты, Гц – сигналов пилообразной, треугольной и произвольной формы, Гц ±(0,0001 + 0,00005×f), где f – значение установленной частоты, Гц Пределы допускаемой абсолютной погрешности установки размаха сигналов, В  ±(0,02 Un + 0,02), где Un – установленное значение размаха сигнала, В Пределы допускаемой абсолютной погрешности установки смещения сигналов – синусоидальной формы, В ±(0,03 Uсм + 0,02), где Uсм – установленное значение смещения сигнала, В – пилообразной, треугольной, прямоугольной и произвольной формы, сигнала «меандр», В ±(0,02 Uсм + 0,02), где Uсм – установленное значение смещения сигнала, В Диапазон измерений частоты синусоидальных и импульсных сигналов, Гц от 5 до 100 × 106 Диапазон длительностей при измерении периода следования импульсных сигналов, мкс от 1 до 100×106 Амплитуда входного сигнала при измерении частоты и периода, В от 0,2 до 10 Пределы допускаемой абсолютной погрешности – измерения частоты Δf=±(5×10-5×fx+1/tСЧ) – измерения периода ΔT=±(5×10-5×Tx+Tm/N) где fx – измеряемая частота, Гц;  tСЧ – время счета частотомера, с (1, 10, 102, 103, 104 мс); Tx – период входного сигнала, с Tm – период меток времени частотомера, с; (10-7, 10-6, 10-5, 10-4, 10-3 с)  N – число усредняемых периодов (1, 10, 100, 1000; 10000) Интерфейс USB 2.0, поддержка SCPI Питание ~230 В, 35 В×А Диапазон рабочих температур от минус 10 °С до плюс 40 °С Габариты 325×270×125 мм Масса 4 кг
