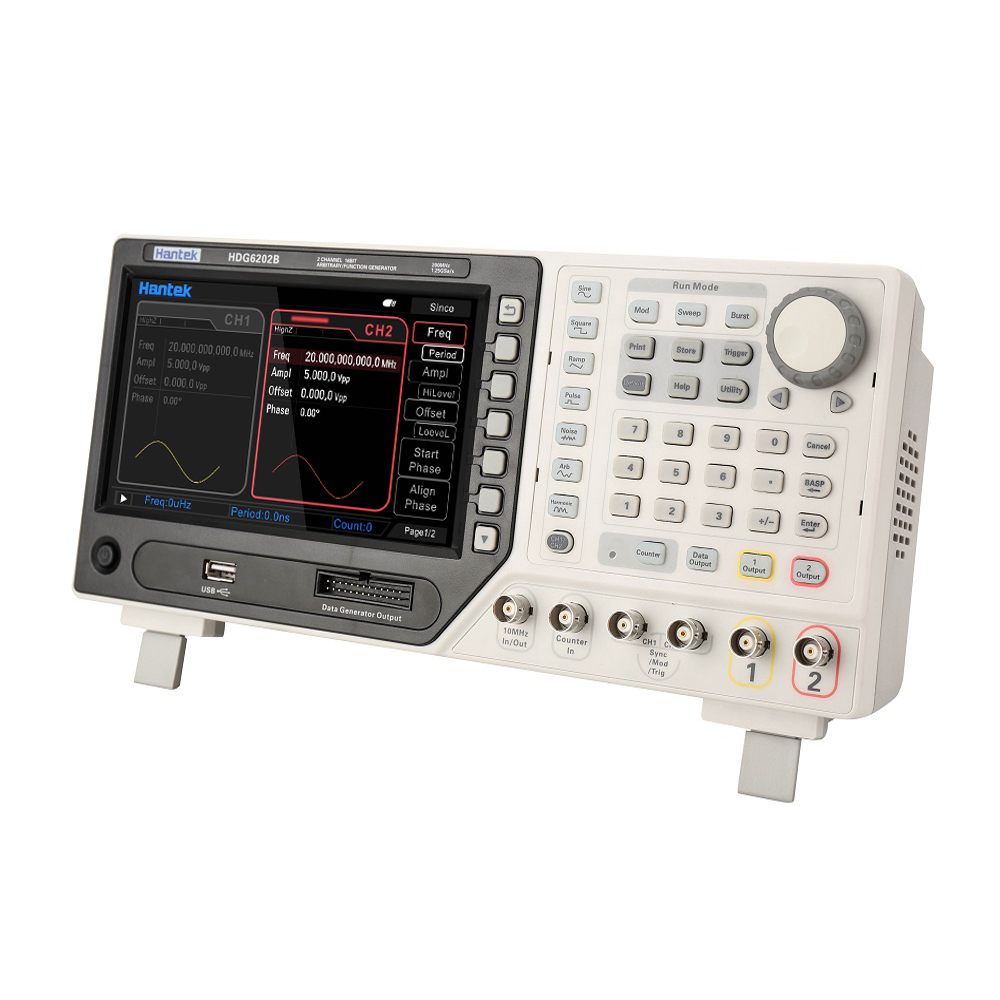

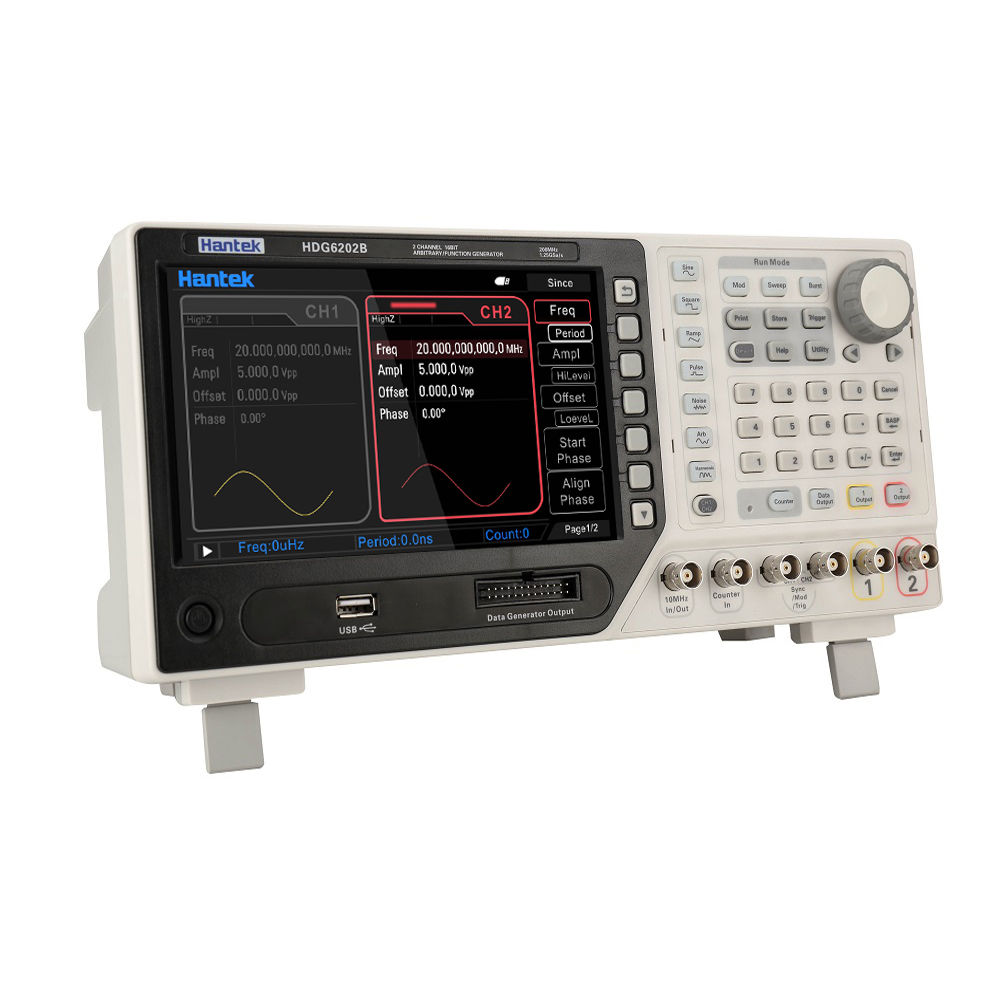

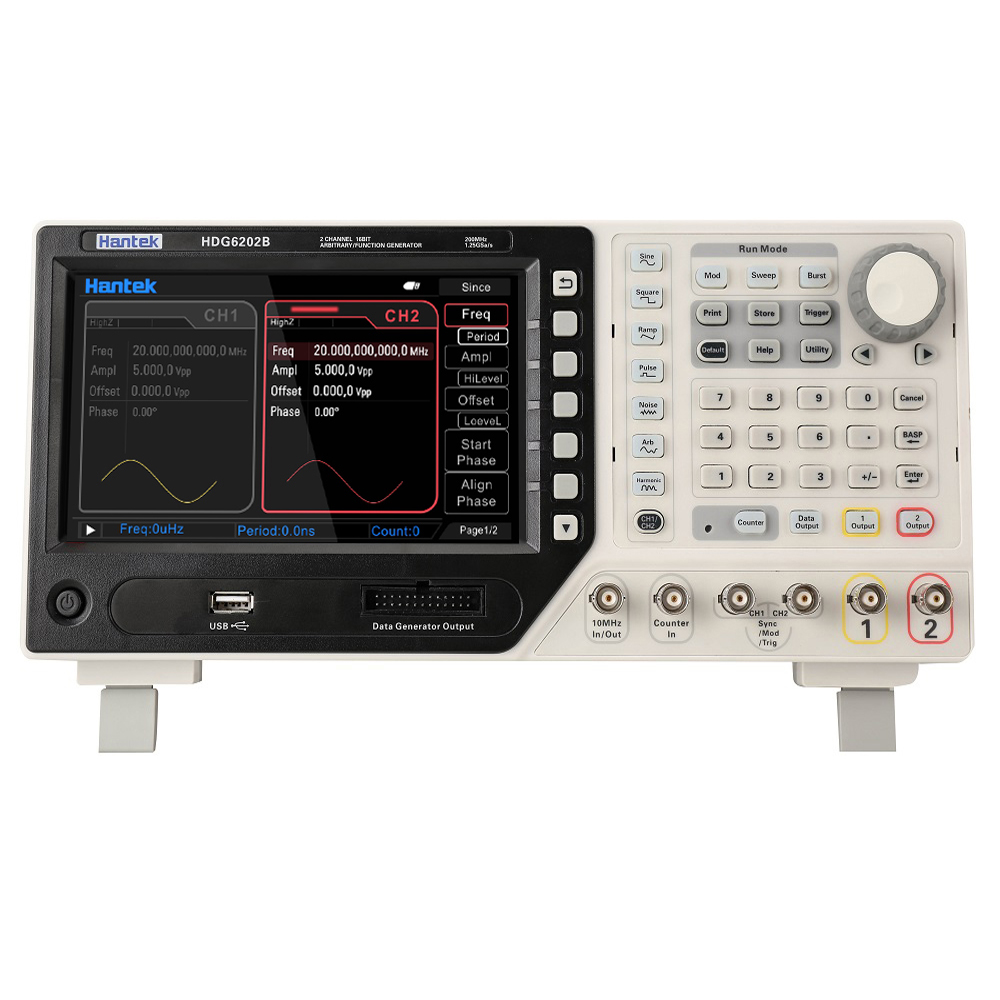

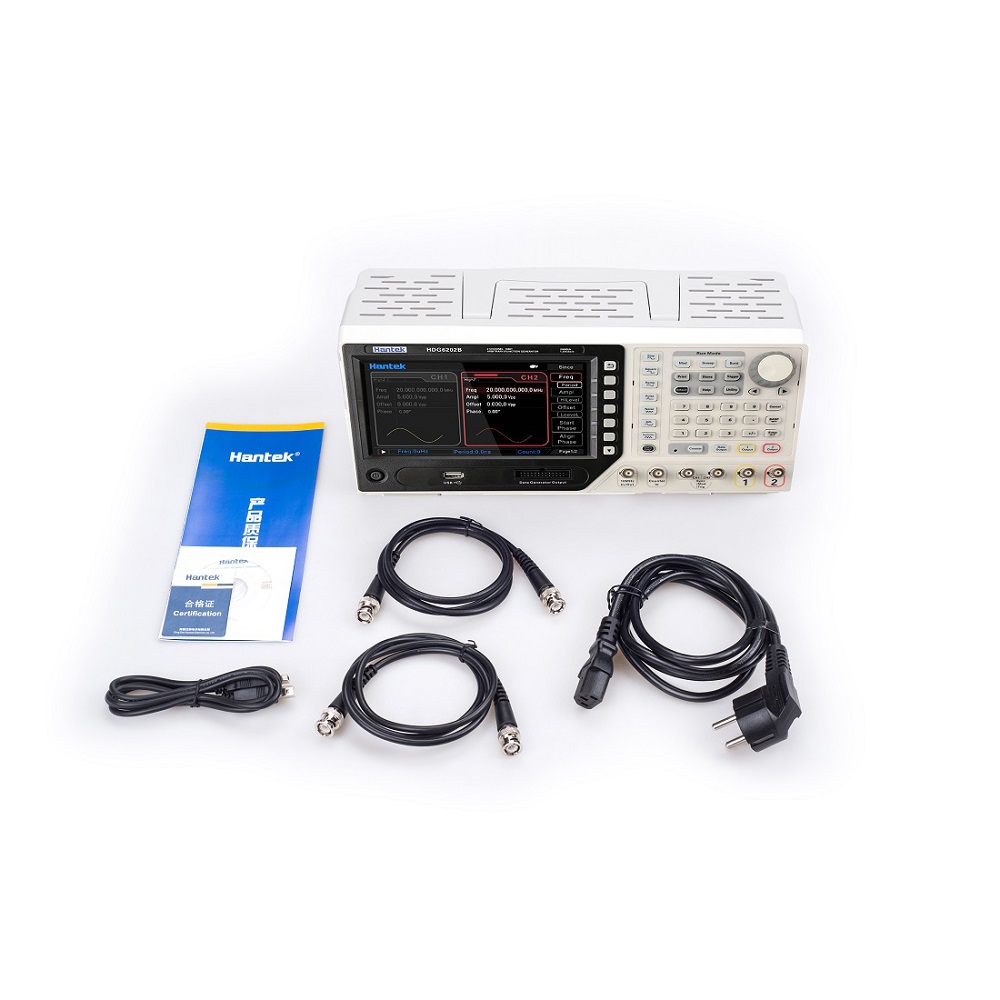

Генератор сигналов Hantek серия HDG6000B

Серия HDG6000B объединяет многофункциональные функции, такие как генератор сигналов произвольной формы, генератор импульсов, генератор 16-битных слов, 7-разрядный цимометр и генератор функций; Он может генерировать и выводить стабильные, точные сигналы с низким уровнем искажений; Встроенные более 150 типов сигналов произвольной формы, которые легко имитируют различные сигналы; Его большой экран, удобный дизайн интерфейса и раскладка клавиатуры удобны в использовании; Богатые стандартные интерфейсы конфигурации позволяют легко осуществлять дистанционное управление прибором.

Особенности:

Технические характеристики:

Модель	HDG6202B	HDG6162B	HDG6112B	HDG6082B
Главная особенность
Канал	2	2	2	2
Длина сигнала	64М
Диапазон частот	200 МГц	160 МГц	110 МГц	80 МГц
Частота выборки	1,25 Гвыб/с
Разрешение по напряжению	16 бит
Режим цифрового вывода	16-канальный выход
Форма волны
Стандартная форма волны	синус, квадрат, треугольник, импульс, шум, гармоника
Арб. Форма волны	Более 150 видов: повышение индекса, экспоненциальное снижение, сигнал ЭКГ, гауссовский, полуположительный, лоренцевский, двухтональный многочастотный, напряжение постоянного тока и т. д.
Частотные характеристики
Синус	1 мкГц ~ 200 МГц	1 мкГц ~ 160 МГц	1 мкГц ~ 110 МГц	1 мкГц ~ 80 МГц
Квадратный	1 мкГц ~ 60 МГц	1 мкГц ~ 50 МГц	1 мкГц ~ 40 МГц	1 мкГц ~ 35 МГц
Пульс	1 мкГц ~ 50 МГц	1 мкГц ~ 40 МГц	1 мкГц ~ 25 МГц	1 мкГц ~ 20 МГц
Треугольник	1 мкГц ~ 5 МГц	1 мкГц~4 МГц	1 мкГц~3 МГц	1 мкГц ~ 2 МГц
Белый шум	120 МГц	120 МГц	110 МГц	80 МГц
Гармонический	1 мкГц~100 МГц	1 мкГц ~ 80 МГц	1 мкГц ~ 55 МГц	1 мкГц ~ 40 МГц
Произвольный	1 мкГц ~ 50 МГц	1 мкГц ~ 40 МГц	1 мкГц ~ 25 МГц	1 мкГц ~ 15 МГц
разрешение	1 мкГц
Точность	±2 части на миллион, 18~28 ℃
Чистота синусоидального спектра
Гармоническое искажение	Типичный (0 дБм)
	DC-1 МГц: <-60 дБн
	1 МГц-10 МГц: <-55 дБн
	10 МГц-100 МГц: <-50 дБн
	100 МГц-160 МГц: <-40 дБн
THD (общие гармонические искажения)	<0,1% (10 Гц-20 кГц, 0 дБм)
Паразитный сигнал (негармонический)	Типичный (0 дБм)
	≤10 МГц: <-65 дБн
	>10МГц: <-65дБн+6дБ/октава
Фазовый шум	Типичный (0 дБм, смещение 10 кГц)
	0 МГц: ≤-115 дБн/Гц
Квадратные характеристики
Время подъема/спада	Типичный (1Vpp)		Типичный (1Vpp)	Типичный (1Vpp)
	<8 нс		<10 нс	<12 нс
Перерегулирование	Типичный (100 кГц, 1 В пик-пик)
	<3%
Рабочий цикл	≤10 МГц: 20,0%~80,0%
	10 МГц~40 МГц: 40,0%~60,0%
	>40 МГц: 50,0% (фиксировано)
Асимметрия	1% +5 нс периода
Джиттер	Типичный (1 МГц, 1 В пик-пик, 50 Ом)
	≤ 5МГц: 2ppm+500пс
	> 5 МГц: 500 пс
Характеристики треугольника
Линейный	≤1% (1KHz, 1Vpp) от пикового выходного сигнала
Симметрия	0%~100%
Импульсные характеристики
Период	25нс~1мс	25нс~1мс	40нс~1мс	50нс~1мс
Пульс	≥10 нс	≥10 нс	≥12 нс	≥15 нс
Время подъема/спада	≥5 нс	≥6 нс	≥8 нс	≥10 нс
Перерегулирование	<3% (1Vpp)
Джиттер	Типичный (1МГц, 1Вразмах, 50Ом)
	≤ 5МГц 2ppm+500пс
	> 5 МГц 500 пс
Произвольные характеристики
Длина сигнала	64М
Вертикальное разрешение	16 бит
Частота выборки	1,25 Гвыб/с
Время подъема/спада	Типичный (1Vpp): <6 нс
Джиттер	Типичный (1МГц, 1Вразмах, 50Ом)
	≤ 5МГц 2ppm+500пс
	> 5 МГц 500 пс
Гармонические выходные характеристики
Гармонические времена	≤16 раз
Гармонический тип	Четные гармоники, нечетные гармоники, последовательные гармоники
Гармоническая амплитуда	Амплитуда каждой гармоники может быть установлена
Гармоническая фаза	Каждая гармоническая фаза может быть установлена
Амплитудные характеристики (50 Ом)
Спектр	≤20 МГц: 1 мВразмах ~ 10 Вразмах
	≤80 МГц: 1 мВразмах ~ 5 Вразмах
	≤110 МГц: 1 мВразмах ~ 2,5 Вразмах
	≤160 МГц: 1 мВразмах ~ 1 Вразмах
	≤200 МГц: 1 мВразмах ~ 0,5 Вразмах
Точность	Синусоида 1 кГц, смещение 0 В (±|1%±2 мВpp| значения настройки)
Неравномерность амплитуды (относительно синусоиды 1 кГц, 500 мВ пик-пик, 50 Ом)	≤1 МГц: ± 0,1 дБ	≤1 МГц: ± 0,1 дБ	≤1 МГц: ± 0,1 дБ	≤1 МГц: ± 0,1 дБ
	≤60 МГц: ± 0,2 дБ	≤60 МГц: ± 0,2 дБ	≤60 МГц: ± 0,2 дБ	≤60 МГц: ± 0,2 дБ
	≤100 МГц: ±0,4 дБ	≤100 МГц: ±0,4 дБ	≤100 МГц: ±0,4 дБ
	≤160 МГц: ±0,8 дБ	≤160 МГц: ±0,8 дБ
	≤200 МГц: ±1,2 дБ
Единица измерения	Vpp, мВpp, Вскз
разрешение	1 мВ
Импеданс	50 Ом
Характеристики смещения (нагрузка 50 Ом)
Спектр	|Вольтсет| < Vmax – Vpp/2
Точность	± (1% от уставки + 5 мВ + 0,5% от амплитуды)
	± ( |1% + 5 мВ| от заданного значения + 0,5% от амплитуды)
Характеристики модуляции
Тип модуляции	AM, FM, PM, 2ASK, 2FSK, 2PSK, BPSK, PWM
ЯВЛЯЮСЬ
Несущая волна	Синусоидальный, прямоугольный, треугольный, импульсный, гармонический, произвольный (кроме постоянного тока)
Источник модуляции	Внутренний, внешний, другие каналы
Волна модуляции	Синусоидальный, квадратный, треугольный, белый шум, произвольный
Частота модуляции	2 мГц ~ 50 кГц
Глубина модуляции	0%~120%
FM
Несущая волна	Синусоидальный, прямоугольный, треугольный, импульсный, гармонический, произвольный (кроме постоянного тока)
Источник модуляции	Внутренний, внешний, другие каналы
Волна модуляции	Синусоидальный, квадратный, треугольный, белый шум, произвольный
Частота модуляции	2 мГц ~ 50 кГц
ВЕЧЕРА
Несущая волна	Синусоидальный, прямоугольный, треугольный, импульсный, гармонический, произвольный (кроме постоянного тока)
Источник модуляции	Внутренний, внешний, другие каналы
Волна модуляции	Синусоидальный, квадратный, треугольный, белый шум, произвольный
Частота модуляции	2 мГц ~ 50 кГц
Отклонение фазы	от 0° до 360°
2ASK
Несущая волна	Синусоидальный, прямоугольный, треугольный, импульсный, гармонический, произвольный (кроме постоянного тока)
Источник модуляции	Внутреннее, внешнее
Волна модуляции	Прямоугольная волна рабочего цикла 50%
Частота модуляции	2 мГц~1 мГц
2ФСК
Несущая волна	Синусоидальный, прямоугольный, треугольный, импульсный, гармонический, произвольный (кроме постоянного тока)
Источник модуляции	Внутреннее, внешнее
Волна модуляции	Прямоугольная волна рабочего цикла 50%
Частота модуляции	2 мГц~1 мГц
2ПСК
Несущая волна	Синусоидальный, прямоугольный, треугольный, импульсный, гармонический, произвольный (кроме постоянного тока)
Источник модуляции	Внутреннее, внешнее
Волна модуляции	Прямоугольная волна рабочего цикла 50%
Частота модуляции	2 мГц~1 мГц
BPSK
Несущая волна	Синусоидальный, прямоугольный, треугольный, импульсный, гармонический, произвольный (кроме постоянного тока)
Источник модуляции	Внутренний
Волна модуляции	01 ярд
Частота модуляции	2 мГц~1 мГц
ШИМ
Несущая волна	Квадратный
Источник модуляции	Внутренний, внешний, другие каналы
Волна модуляции	Синус, квадрат, пилообразный, шум, произвольный
Частота модуляции	2 мГц ~ 50 кГц
Отклонение ширины	от 0% до 100% ширины импульса
	от 0% до 100% ширины импульса
Вход внешней модуляции
Максимум. Входной диапазон	от 75 мВСКЗ до ±2,5 В переменного+постоянного тока
Входная пропускная способность	10 МГц
Входное сопротивление	1 кОм
Характеристики развертки
Несущая волна	Синусоидальный, прямоугольный, треугольный, импульсный, гармонический, произвольный (кроме постоянного тока)
Тип	Линейный
Направление	Верхняя
Сметать	от 1 мс до 50 тыс. с
Время удержания/возврата	от 1 мс до 50 тыс. с
Источник триггера	Внутренний, внешний, ручной
отметка	Задний фронт синхросигнала (программируется)
Характеристики взрыва
Несущая волна	Синусоидальный, прямоугольный, треугольный, импульсный, гармонический, произвольный (кроме постоянного тока)
Несущая частота	от 2 мГц до 100 МГц		от 2 мГц до 100 МГц	от 2 мГц до 80 МГц
Счетчик пульса	от 1 до 2000 000 000
Фаза пуска/остановки	от 0° до 360°
Внутренний цикл	от 2 мкс до 500 с
Источник стробирования	Внешний триггер
Источник триггера	Внутренний, внешний, ручной
Частотомер
Функция измерения	Частота, период, ширина положительного/отрицательного импульса, рабочий цикл
Разрешение по частоте	7 бит/с
Диапазон частот	1 мкГц ~ 200 МГц
Входной уровень	Уровень жизни
Время выхода	10 мс~16 с
Диапазон напряжения и чувствительность (немодулированный сигнал)
Муфта постоянного тока	Диапазон смещения постоянного тока	±1,5 В постоянного тока
	от 1 мкГц до 100 МГц	от 50 мВСКЗ до ±2,5 В переменного+постоянного тока
	от 100 МГц до 200 МГц	от 100 мВСКЗ до ±2,5 В переменного+постоянного тока
Измерение ширины импульса и рабочего цикла
Диапазон частот и амплитуд	от 1 мкГц до 25 МГц	от 50 мВСКЗ до ±2,5 В переменного+постоянного тока
Ширина импульса	Мин. Ширина импульса	≥100 нс
	Разрешение ширины импульса	8 нс
Рабочий цикл	Диапазон измерения (дисплей)	от 0% до 100%
Входная характеристика
Диапазон входного сигнала	Напряжение разрушения	±5 В пер.+пост.	Входное сопротивление = 500 Ом
Входной триггер	Диапазон уровня срабатывания	от -2,5 В до +2,5 В
	Диапазон чувствительности триггера	от 0 % (гистерезисное напряжение 140 мВ) до 100 % (гистерезисное напряжение 2 мВ)
	Характеристики триггера
Триггерный вход
Уровень	TTL-совместимый
Склон	Подниматься или опускаться (необязательно)
Ширина импульса	>50 нс
Эталонные часы
Вход внешнего опорного сигнала
Диапазон блокировки	10 МГц ± 50 Гц
Уровень	2.5Vpp до 5Vpp
Время блокировки	<2 с
Входное сопротивление	5 кОм, связь по переменному току
Вход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вразмах
Выходное сопротивление	5 кОм, связь по переменному току
Синхронный выход
Уровень	TTL-совместимый
Импеданс	50 Ом, номинальное значение
Общие характеристики
Интерфейс	HDG6000B: USB-хост, USB-устройство, дополнительный порт RS232
	HDG6000C: USB-хост, USB-устройство, порт LAN, Wi-Fi, сенсорный экран, дополнительный порт RS232
Отображать	7 дюймов, 64K цветов, ЖК-экран TFT, 800*640
Напряжение	100-240В, 45Гц - 440Гц
Власть	<50 Вт
Окружающая обстановка
Диапазон температур	Эксплуатация: от 10°C до 40°C В нерабочем состоянии: от -20°C до 60°C
Метод охлаждения	Вентилятор принудительного охлаждения
Диапазон влажности	Менее 35 °C: относительная влажность ≤ 90 % От 35 °C до 40 °C: относительная влажность ≤ 60 %
Высота	Эксплуатация: 3000 метров или менее; В нерабочем состоянии: 15000 метров или менее
Механические характеристики
Измерение	318 х 110 х 150 мм (Д х Ш х В)
Масса	3 кг
