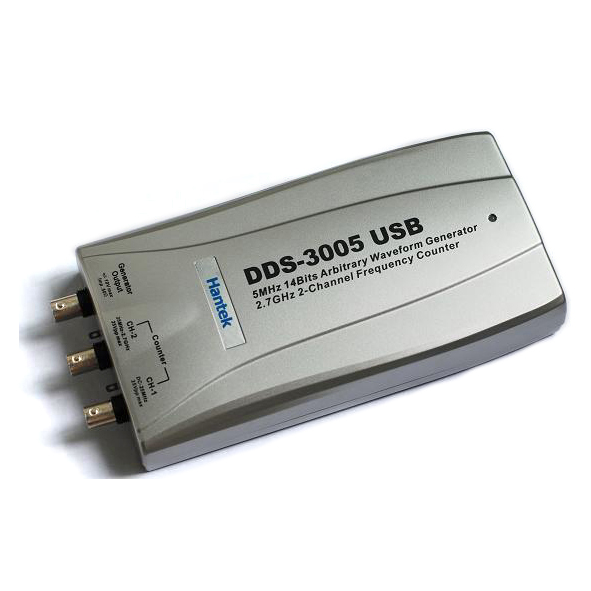

Генератор сигналов Hantek серия DDS3005

Hantek серия DDS3005 Счетчик частоты 2,7 ГГц, USB-функция ПК/генератор сигналов произвольной формы; 14-битное цифро-аналоговое разрешение; Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.

Функции:

• Счетчик частоты 2,7 ГГц, функция ПК USB/генератор сигналов произвольной формы.
• Он полностью совместим с форматом документа TEK, он может напрямую считывать волнообразные документы осциллографа и волнообразные документы, отредактированные программным обеспечением для редактирования волнистых волн TEK, чтобы вновь появиться его волна.
• 14-битное цифро-аналоговое разрешение.
• Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.
• Автоматическая калибровка.
• К одному компьютеру можно подключить несколько DDS, легко расширить канал.
• Операционная система: Windows 7, Windows Me, Windows NT, Windows 2000, Windows XP, VISTA.
• Labview\VB\VC\Delphi\C++Build Second Design экземпляр.

Технические характеристики:

Выходной канал сигнала
Диапазон частот	0,1 Гц (постоянный ток) ~ 5 МГц
разрешение	0,01 Гц
Часы ЦАП	0~50 МГц Плавная регулировка с шагом 0,2 Гц
каналы	1-канальный выходной сигнал
Объем памяти	256 кСа
Вертикальное разрешение	14 бит
Стабильность	<30 частей на миллион
Амплитуда	±10 В Макс.
Выходное сопротивление	50 Ом
Выходной ток	50 мА Vпик = 100 мА
Фильтр нижних частот	5 МГц, 1 МГц, 100 кГц, 10 кГц, 1 кГц Программируемое управление
Гармоническое волновое искажение	-65 дБн (1 кГц), -53 дБн (10 кГц)
Частотомер Канал 1
Спектр	постоянный ток ~ 25 МГц
Входная мощность	400мВпик~25Впик
Режим соединения	AC, DC программируемый
Точность	± Ошибка временной развертки ± 1 отсчет
Входное сопротивление	50 кОм
Частотомер Канал 2
Спектр	25 МГц ~ 2,7 ГГц
Входная мощность	400мВпик~25Впик
Режим соединения	переменный ток
Точность	± Ошибка временной развертки ± 1 отсчет
Входное сопротивление	50 Ом
Цифровой ввод и вывод
Биты	8 бит+ синхронизированный сигнал 1 бит + внешний сигнал 1 бит
Уровень	3/5В ТТЛ/КМОП
Рабочая среда
Рабочая температура	0~70 градусов по Цельсию
Рабочая влажность	0~65%
Масса	0,7 кг
