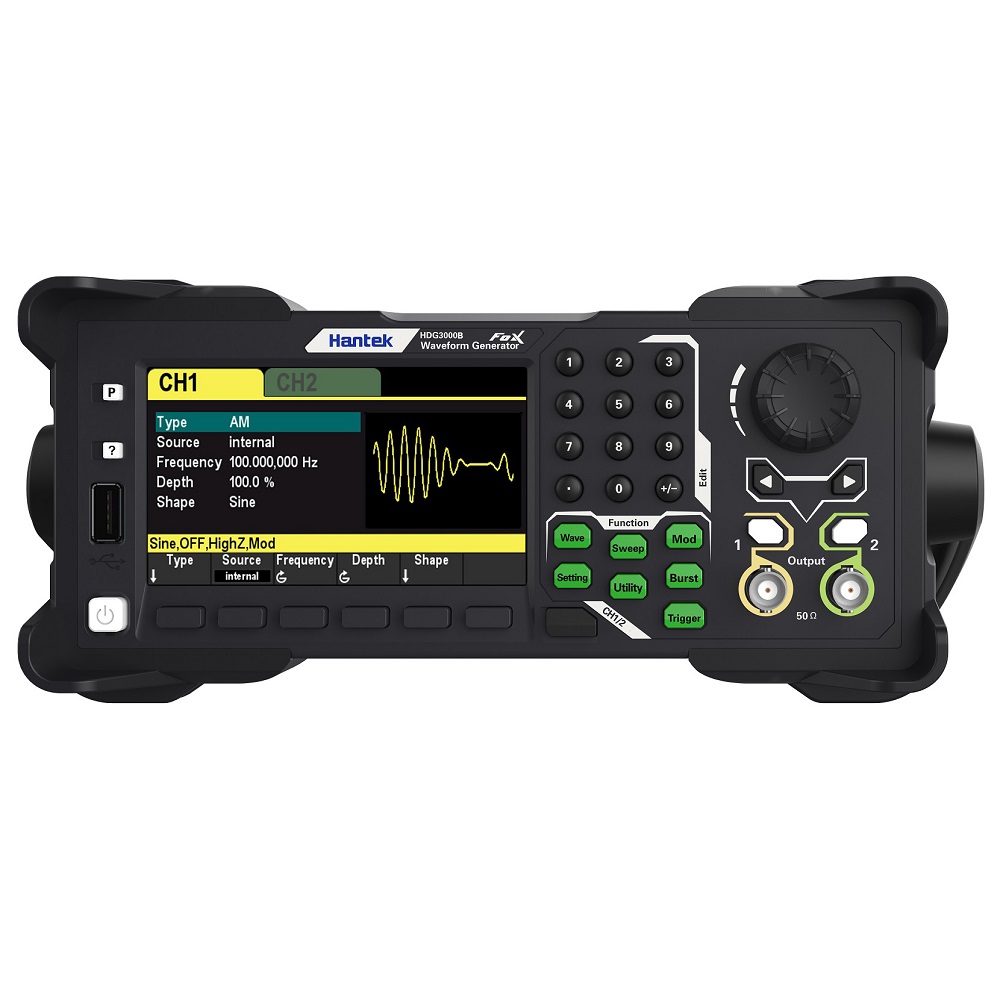

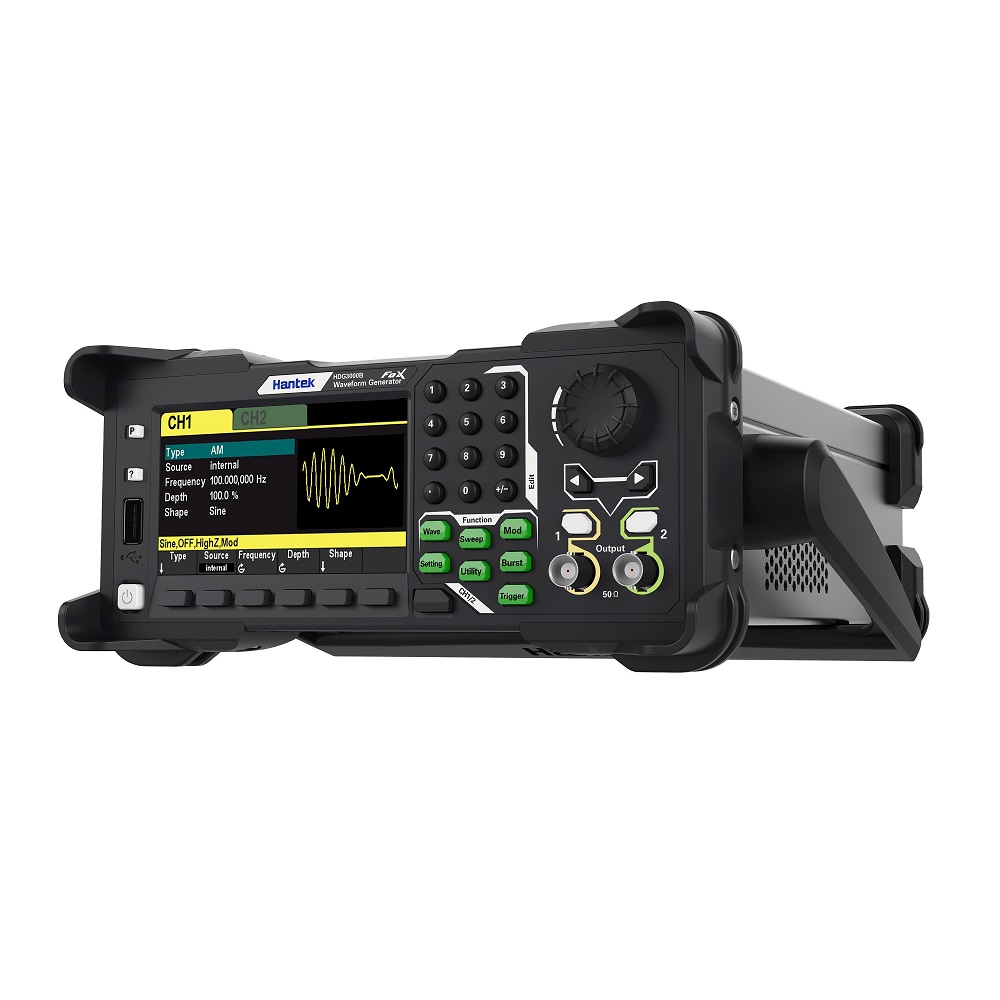

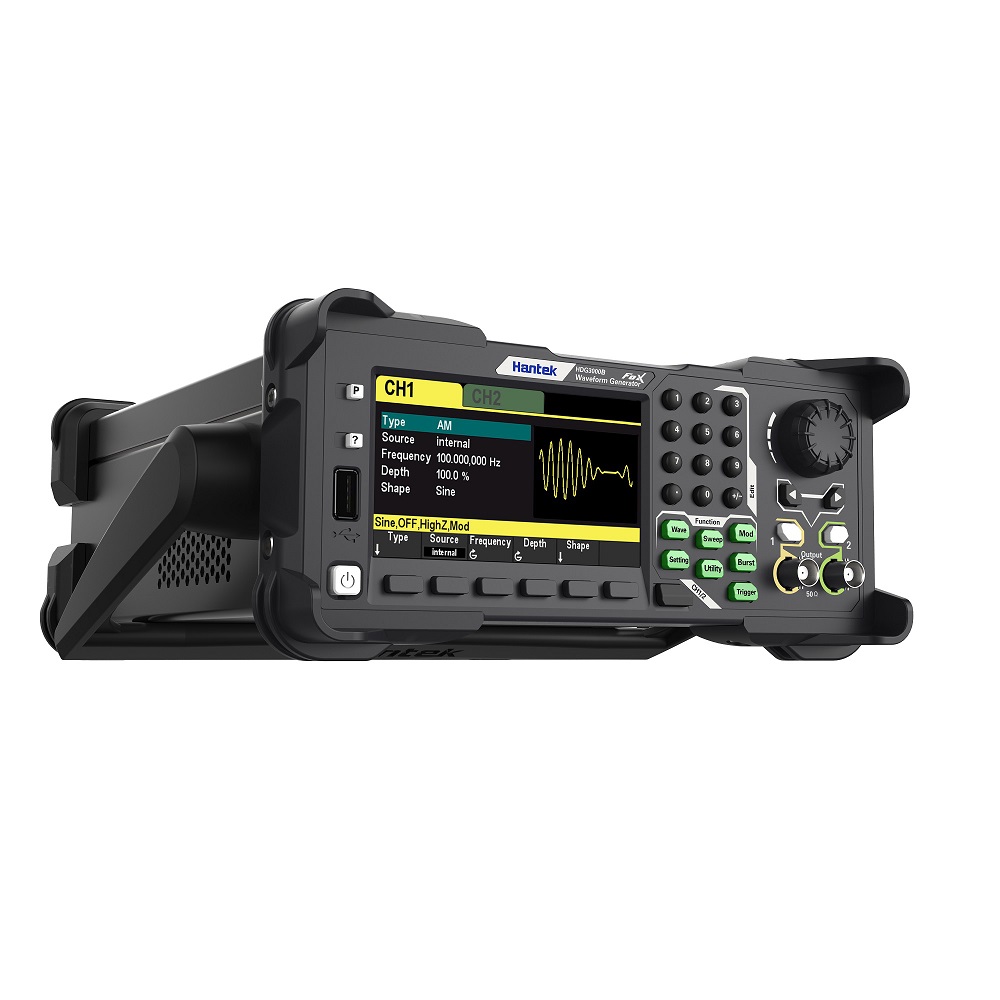

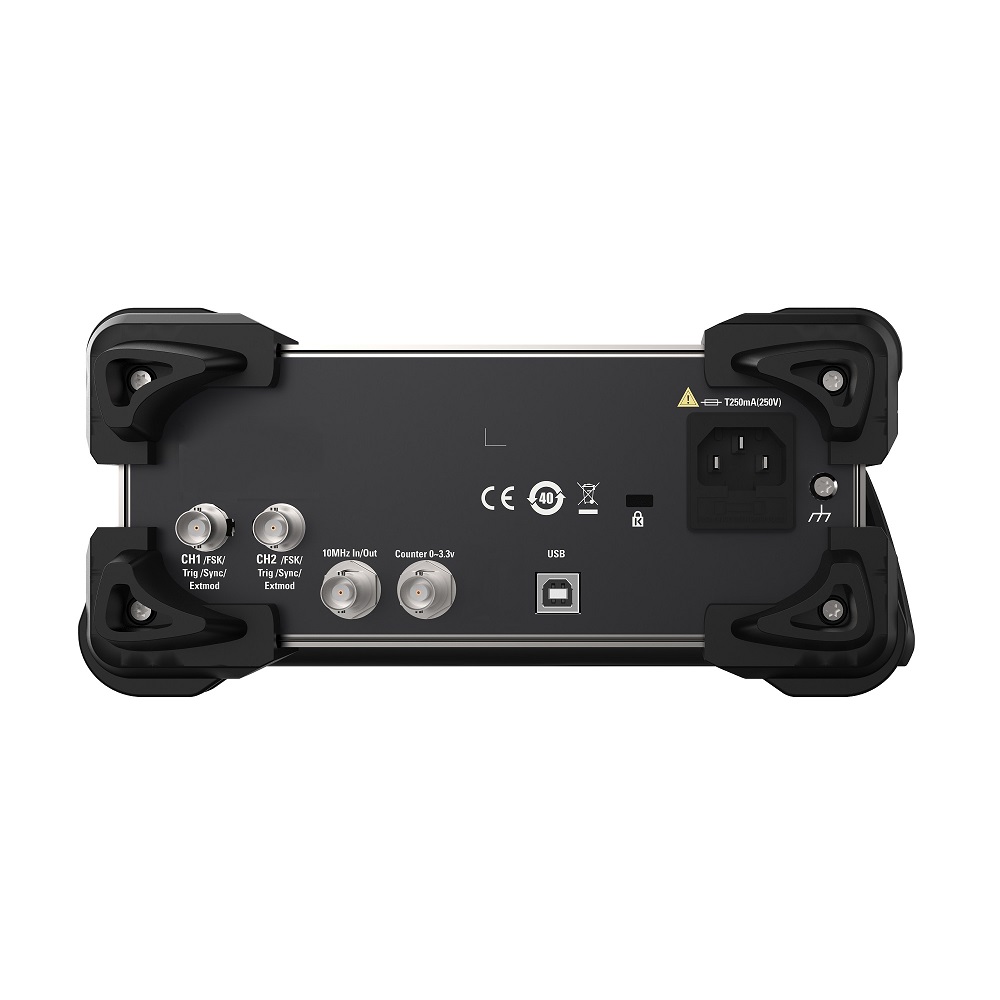

Генератор сигналов Hantek серия HDG3000B

Модель

HDG3102B

HDG3082B

HDG3062B

HDG3042B

HDG3022B

HDG3012B

Канал

2

Длина волны

2М

Диапазон частот

100 МГц

80 МГц

60 МГц

40 МГц

25 МГц

15 МГц

Частота выборки

300 Мвыб/с

Разрешение по напряжению

16 бит

Форма волны

Стандартный выходной сигнал

синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, шум, гармоники

Выходной сигнал произвольной формы

160 видов сигналов произвольной формы, включая экспоненциальный подъем, экспоненциальный спад, сигнал ЭКГ, Гаусс, полувектор, Лоренц, двухтональный многочастотный сигнал, напряжение постоянного тока и т. д.

Частотное свойство

Синусоидальная волна

1 мкГц ~ 100 МГц

1 мкГц ~ 80 МГц

1 мкГц ~ 60 МГц

1 мкГц ~ 40 МГц

1 мкГц ~ 25 МГц

1 мкГц ~ 15 МГц

Прямоугольная волна

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

Пульсовая волна

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

Треугольная волна

1 мкГц ~ 2 МГц

1 мкГц ~ 2 МГц

1 мкГц ~ 2 МГц

1 мкГц ~ 2 МГц

1 мкГц ~ 2 МГц

1 мкГц ~ 2 МГц

Гармонический

1 мкГц ~ 50 МГц

1 мкГц ~ 40 МГц

1 мкГц ~ 30 МГц

1 мкГц ~ 20 МГц

1 мкГц ~ 10 МГц

1 мкГц ~ 5 МГц

Шум (3 дБ)

Полоса пропускания 100 МГц

Произвольная волна

1 мкГц ~ 20 МГц

1 мкГц ~ 20 МГц

1 мкГц ~ 20 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

разрешение

1 мкГц

Точность

±1 ч/млн, 18~28 ℃

Свойство прямоугольной волны

Время подъема/спада

Типичный (1 кГц, 1 В пик-пик)

≤ 9 нс

Перерегулирование

Типичный (100 кГц, 1 В пик-пик)

≤ 5%

Рабочий цикл

0,001% ~ 99,999%;

Диапазон зависит от частоты

Асимметрия

1% периода плюс 4 нс

Свойство треугольной волны

Линейный

≤ 1% пикового выходного сигнала (типичное значение, 1 кГц, 1 В пик-пик, симметрия 100%)

Симметрия

0% ~ 100%

Свойство импульсной волны

Цикл

67нс~1мс

67нс~1мс

67нс~1мс

67нс~1мс

67нс~1мс

67нс~1мс

Пульс

≥16 нс

≥16 нс

≥16 нс

≥16 нс

≥16 нс

≥16 нс

Время подъема/спада

≥9 нс (ограничено текущей настройкой частоты и настройкой ширины импульса)

Перерегулирование

Типичный (1 кГц, 1 В пик-пик)

≤ 5%

Свойство произвольной волны

Длина волны

2М

Вертикальное разрешение

16 бит

Частота выборки

1 мквыб/с~62,5 Мвыб/с, разрешение 1 мквыб/с

Время подъема/падения

Ns от 9 или выше

Перерегулирование

Типичный (1Vpp)

≤ 5%

Гармоническое свойство

Гармоническая частота

≤16

Гармонический тип

Четные гармоники, нечетные гармоники, все гармоники

Гармоническая амплитуда

Амплитуда всех гармоник может быть установлена.

Гармоническая фаза

Амплитуда всех гармоник может быть установлена.

Свойство амплитуды (клемма 50 Ом)

Амплитудный диапазон

≤ 10 МГц: 1 мВразмах ~ 10 Вразмах;

≤55 МГц: 1 мВразмах ~ 5,5 Вразмах;

≤80 МГц: 1 мВразмах ~ 3,5 Вразмах;

≤ 100 МГц: 1 мВразмах ~ 2 Вразмах;

Точность

Типичное значение (синусоида 1 кГц, смещение 0 В, > 10 мВпик-пик)

± 1% значение настройки ± 5 мВпик-пик

Неравномерность амплитуды (относительно синусоиды 1 кГц, 1 В пик-пик, 50 Ом)

≤5 МГц: ±0,1 дБ;

≤15 МГц: ±0,2 дБ;

≤25 МГц: ±0,3 дБ

≤40 МГц: ±0,5 дБ

40 МГц: ±1,0 дБ

Единица измерения

Vpp, mVpp, Vrms, дБм (сопротивление 50 Ом)

разрешение

1 мВразмах

Свойство смещения (клемма 50 Ом)

Объем

± 5Вп.п.+пост.

Точность

±(1% от значения настройки + 5 мВ + 1% от амплитуды)

Выходной сигнал

Импеданс

50 Ом

Свойство модуляции

Тип модуляции

AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM

ЯВЛЯЮСЬ

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

Внутренние, внешние и другие каналы

Волна модуляции

Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна дискретизации, падение частоты, полувектор, Лоренц, двойное аудио, гауссова, ЭКГ

Частота модуляции

2 мГц~1 мГц

Глубина модуляции

0% ~ 120%

ДСБ-АМ

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

Внутренние, внешние и другие каналы

Волна модуляции

Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна дискретизации, падение частоты, полувектор, Лоренц, двойной звук, гаусс, ЭКГ

Частота модуляции

2 мГц~1 мГц

Глубина модуляции

0% ~ 120%

FM

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

Внутренние, внешние и другие каналы

Волна модуляции

Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна дискретизации, падение частоты, полувектор, Лоренц, двойной звук, гаусс, ЭКГ

Частота модуляции

2 мГц~1 мГц

ВЕЧЕРА

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

Внутренние, внешние и другие каналы

Волна модуляции

Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна дискретизации, падение частоты, полувектор, Лоренц, двойной звук, гаусс, ЭКГ

Частота модуляции

2 мГц~1 мГц

Отклонение фазы

0° ~ 360°

ПРОСИТЬ

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

Внутренний и наружный

Волна модуляции

Прямоугольная волна рабочего цикла 50%

Частота модуляции

2 мГц~1 мГц

ФСК

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

Внутренний и наружный

Волна модуляции

Прямоугольная волна рабочего цикла 50%

Частота модуляции

2 мГц~1 мГц

ФСК

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

Внутренний и наружный

Волна модуляции

Прямоугольная волна рабочего цикла 50%

Частота модуляции

2 мГц~1 мГц

BPSK

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

внутренний

Источник данных

ПН15, ПН21, 01, 10

Частота модуляции

2 мГц~1 мГц

QPSK

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

внутренний

Источник данных

PN15, PN21

Частота модуляции

2 мГц~1 мГц

3ФСК

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

внутренний

Волна модуляции

Прямоугольная волна рабочего цикла 50%

Частота модуляции

2 мГц~1 мГц

4ФСК

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Источник модуляции

внутренний

Волна модуляции

Прямоугольная волна рабочего цикла 50%

Частота модуляции

2 мГц~1 мГц

ОСК

Перевозчик

Синусоидальная волна

Источник модуляции

Внутреннее, внешнее

Время шока

8 нс - 4,99975 мс

Частота модуляции

2 мГц~1 мГц

ШИМ

Перевозчик

Прямоугольная волна

Источник модуляции

Внутренние, внешние и другие каналы

Волна модуляции

Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна дискретизации, падение частоты, полувектор, Лоренц, двойное аудио, гауссова, ЭКГ

Частота модуляции

2 мГц ~ 50 кГц

Отклонение рабочего цикла

0% ~ 50%

Вход внешней модуляции

Диапазон ввода

AM, DSB-AM, FM, PM, OSK, PWM: 75 мВСКЗ ~ ± 5 В переменного тока + постоянного тока

ASK, FSK, PSK: уровень TTL

Входная полоса пропускания

50 кГц

Входное сопротивление

10 кОм

Свойство частоты развертки

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Тип

Линейный

Направление

Вверх

Время развертки частоты

1 мс ~ 50 тыс. с

Время ожидания/возврата

0 мс ~ 50 тыс. с

Источник триггера

Внутренний, внешний, ручной

Ярлык

Синхронизируйте задний фронт модели

Свойство разрыва

Перевозчик

Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)

Несущая частота

1 мкГц ~ 100 МГц

1 мкГц ~ 80 МГц

1 мкГц ~ 60 МГц

1 мкГц ~ 40 МГц

1 мкГц ~ 25 МГц

1 мкГц ~ 15 МГц

Подсчет всплесков

1 ~ 2000 000 000

Фаза запуска/остановки

0° ~ 360°

Внутренний цикл

2 мкс ~ 500 с

Источник управления дверью

Внешний триггер

Источник триггера

Внутренний, внешний, ручной

Частотомер

Функции измерения

Частота, период, ширина положительного/отрицательного импульса, рабочий цикл

Частота

1 мкГц ~ 80 МГц

Время выхода

10 мс~16 с

Диапазон входного сигнала

0 ~ 3,3 В

Свойство триггера

Триггерный вход

Уровень

ТТЛ-совместимый

Склон

Вверх или вниз (необязательно)

Ширина импульса

>100 нс

Выход триггера

Уровень

ТТЛ-совместимый

Ширина импульса

>60 нс

Максимальная частота

1 МГц

Эталонные часы

Вход внешнего задания

Диапазон блокировки

10 МГц ± 50 Гц

Уровень

Низкий уровень: 0 ~ 400 мВ, высокий уровень: 2,5 В ~ 5 В

Время блокировки

< 2 с

Входное сопротивление

50 Ом, связь по постоянному току

Внутренний эталонный выход

Частота

10 МГц + 50 Гц

Уровень

3,3 Вразмах

Выходное сопротивление (типичное значение)

50 Ом, связь по постоянному току

Синхронный выход

Уровень

ТТЛ-совместимый

Импеданс

50 Ом, номинальное значение

Общие характеристики

Интерфейс

USB-хост, USB-устройство

Отображать

4,3-дюймовый цветной ЖК-экран TFT

Напряжение

100–120 В переменного тока ₍ ±10%), от 45 Гц до 440 Гц, CAT Ⅱ

120–240 В переменного _тока (±10%), от 45 Гц до 66 Гц, CAT Ⅱ

Власть

<30 Вт

Предохранитель

Т, 0,5 А, 250 В, 5 х 20 мм

Окружающая обстановка

Диапазон температур

Эксплуатация: 10 ℃ ~ 40 ℃

В нерабочем состоянии: -20 ℃ ~ 60 ℃

Диапазон влажности

≤+104 ℉ (≤+40°C): относительная влажность ≤90%

106 ℉ ~122 ℉  (+41°C ~50°C) : относительная влажность ≤60%

Высота

Эксплуатация: ниже 3000 метров

В нерабочем состоянии: ниже 15000 метров

Механические характеристики

Размеры (Ш × В × Г)

308 мм х 232 мм х 110 мм

Масса

3,09 кг
