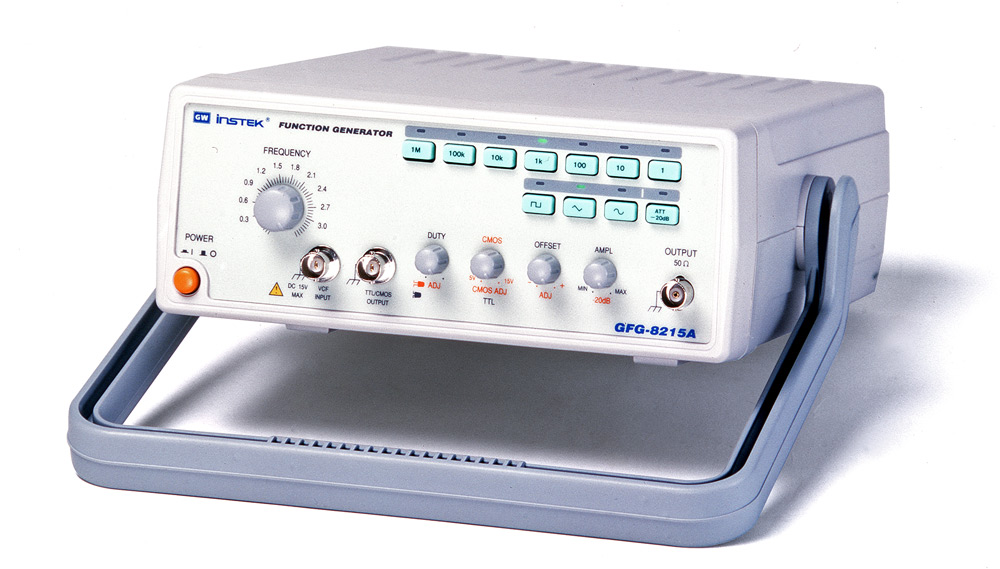

Генератор GFG-8215A

Характеристики генератора GFG-8215A

Количество каналов	1
Частотный диапазон ОТ	0,3 Гц
Частотный диапазон ДО	3 МГц
Опорный генератор (погрешность установки частоты)	±5%
Выходной уровень (максимум)	10 50
Выходной импеданс (Ом)	50
Экран (см, разрешение)	да
Особенности	Формы сигнала - синус, треугольник, пила, прямоугольник. Функция внешнего управления частотой.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Особенности прибора:

0,3 Гц-3 МГц,
синус, треугольник, прямоугольник ,
выход 10 В на 50 Ом,
уровни ТТЛ и КМОП

Технические характеристики генератора

Основные выходные параметры
Частотный диапазон	0,3Гц … 3МГц (7 диапазонов)
Погрешность установки	±(5% + 1Гц)
Амплитуда	> 10В (на 50Ом)
Выходное сопротивление	50Ом
Аттенюатор	2х(минус 20дБ ± 1дБ) с плавной регулировкой
Постоянное смещение	±5В (на 50Ом)
Асимметрия формы	0,2 ¼0,8 (1МГц) – плавно регулируется
Дисплей (кроме 8215)	6-разрядный, СД-индикаторы
Синусоидальный сигнал
Коэффициент гармоник	£ 1.2% при максимальной амплитуде (0,3Гц…200кГц), £ 35дБ (200кГц ¼3МГц)
Неравномерность	£ 0,3дБ, (0,3Гц … 300кГц), £ 0,5дБ, (300кГц…3МГц)
Треугольный сигнал
Нелинейность	£ 2% (0,3Гц…100кГц), £ 5% (100Гц…3МГц)
Прямоугольный сигнал
Асимметрия импульсов	±2% (0,3Гц…100кГц)
Время нарастания/спада	£ 100нс (макс. уровень,50Ом)
КМОП-выход
Выходной уровень	От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
Время нарастания / спада	£ 120нс
ТТЛ-выход
Выходной уровень	³ 3В
Коэффициент нагрузки	20 ТТЛ-элементов
Время нарастания/спада	£ 25нс
Внешнее управление частотой
Входное напряжение	0…(10 ±1)В
Входное сопротивление	10кОм
Общие данные
Напряжение питания	115В/230В ± 15%, 50/60Гц
Габаритные размеры	251х91х291мм
Масса	Приблизительно 2 кг

Комплектация генератора:

Генератор GFG-8215A;
Сетевой шнур – 1 шт.;
Руководство по эксплуатации – 1 шт.

Купить генератор GFG-8215A вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
