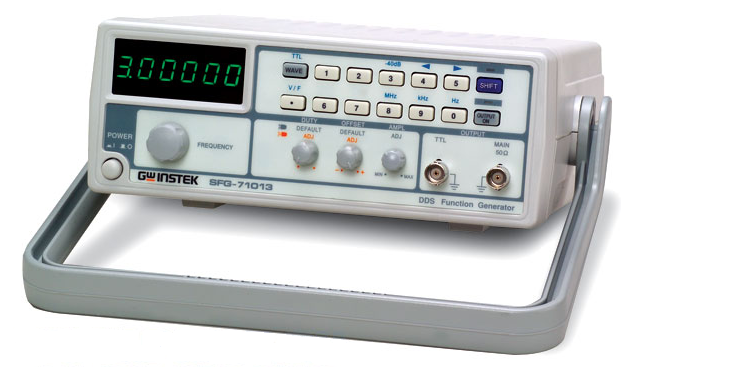

Генератор SFG-71013

• Прямой цифровой синтез
• Высокая стабильность и точность установки частоты (20×10^-6)
• Малые гармонические искажения (менее -55 дБн при 1 Гц … 200 кГц)
• Частотный диапазон 0,1 Гц … 3 МГц
• Форма сигнала: синус, треугольник, меандр
• Разрешение по частоте 100 мГц
• Режим постоянного смещения
• Индикатор выходного напряжения

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ЗНАЧЕНИЯ
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ	Частотный диапазон (для синуса и меандра)	0,1 Гц … 3 МГц
	Частотный диапазон (для треугольника)	0,1 Гц … 1 МГц
	Разрешение по частоте	0,1 Гц
	Погрешность установки	(20х10-6)
	Амплитуда	> 10 Впик (на 50 Ом)
	Погрешность установки напряжения	±20% при максимальной амплитуде
	Выходное сопротивление	50 Ом ± 10%
	Аттенюатор	40 дБ ± 1 дБ
	Постоянное смещение	± 5 В (на 50 Ом)
	Асимметрия формы	0,25…0,75 для частот менее 1 МГц (форма сигнала меандр)
СИНУСОИДАЛЬНЫЙ СИГНАЛ	Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального)	> - 55 дБн, 0,1 Гц – 200 кГц
		> - 40 дБн, 0,2 МГц – 2 МГц
		> - 30 дБн, 2 МГц – 3 МГц
	Неравномерность АЧХ	±0,3 дБ, 0,1 Гц ~ 1 МГц
		±0,5 дБ, 1 МГц ~ 2 МГц
		± 1 дБ, 2 МГц ~ 3 МГц
ТРЕУГОЛЬНЫЙ СИГНАЛ	Нелинейность	£ 2% (0,1Гц…100кГц), £ 5% (100 кГц…1 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ	Асимметрия импульсов	± (5% от периода + 4 нс), 0,1 Гц…100 кГц
	Время нарастания/спада	£ 100 нс (макс. уровень 50 Ом)
ТТЛ-ВЫХОД	Выходной уровень	³ 3В
	Коэффициент нагрузки	20 ТТЛ-элементов
	Время нарастания/спада	£ 25 нс
ОБЩИЕ ДАННЫЕ	Напряжение питания	115 В / 230 В ± 15%, 50 / 60 Гц
	Габаритные размеры	251 x 91 x 291 мм
	Масса	2,1 кг

Купить генератор SFG-71013 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
