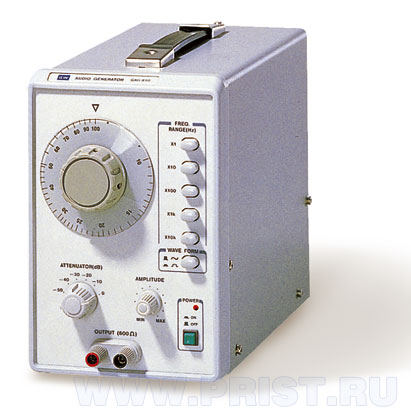

Генератор GAG-810

Генератор сигналов НЧ GAG-810: Диапазон частот 10 Гц ... 1 МГц; Низкий уровень гармоник 0.02%; Максимальный выходной уровень 5 Вср.кв. на 600 Ом; Ослабление выходного уровня на 50 дБ (шаг 10 дБ); Генерация импульсного сигнала (размах 10 В, нарастание/спад < 200 нс); Вход внешней синхронизации; Масса 2,5 кг.

Параметр	Значения
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Диапазон частот	10 Гц …1 МГц (5 поддиапазонов)
Погрешность установки	± (3% + 1Гц)
Индикация частоты	Шкала лимба
Выходной уровень	5 Вср.кв. на нагрузку 600 Ом
Неравномерность уровня	± 0.5 дБ в диапазоне 10 Гц - 1 МГц относительно 1 кГц, нагрузка 600 Ом
Коэффициент гармоник	500 Гц - 20 кГц < 0.02% 100 Гц - 100 кГц < 0.05% 50 Гц - 200 кГц < 0.3% 20 Гц - 500 кГц < 0.5% 10 Гц - 1 МГц < 1.5%
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Размах сигнала	> 10 Впик-пик
Время нарастания/среза	< 200 нс
Выбросы на вершине импульса	< 2% на частоте 1 кГц, при максимальном выходном уровне
Неравномерность вершины	< 5% на частоте 50 Гц
Коэффициент заполнения	50% (± 5%)
ВЫХОД
Выходное сопротивление	600 Ом (± 10%)
Аттенюатор	0, -10 дБ, -20 дБ, -30дБ, -40 дБ, -50 дБ
Погрешность ослабления	± 1 дБ при нагрузке 600 Ом
СИНХРОВХОД
Полоса синхронизации	± 5% от установленной частоты генератора на каждый 1 Вср.кв. синхросигнала
Максимальный уровень синхросигнала	15 В (DC + AСпик.)
Входное сопротивление	150 кОм
ОБЩИЕ ДАННЫЕ
Напряжение питания	100 / 120 / 220 / 240 В ± 10%, 50 / 60 Гц
Габаритные размеры	132 х 211 х 297 мм
Масса	2,5 кг

№	Наименование	Количество
1.	Генератор сигналов НЧ GAG-810	1
2.	Сетевой шнур	1
3.	Соединительный кабель GTL-103	1
4.	Руководство по эксплуатации	1

Купить генератор GAG-810 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
