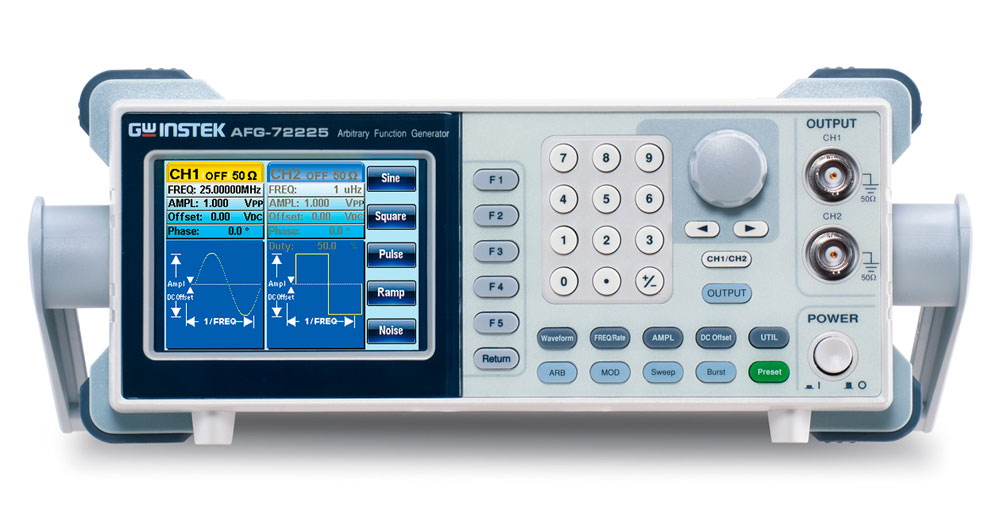

Генератор AFG-72225

• Число каналов: 2
• Диапазон частот (синус и меандр): 1 мкГц…25 МГц
• Прямой цифровой синтез, разрешение по частоте 1 мкГц,
• Погрешность установки частоты ? 2*10-5
• Разрядность ЦАП 10 бит; частота дискретизации 120 МГц
• Память для формирования сигнала 4000 точек (10 групп)
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум
• Режимы модуляции АМ, ФМ, ЧМ, ФМ, ЧМн, ГКЧ (внутр/внеш. источник), а также формирование пакетов радиоимпульсов (Burst)
• Режим формирования сигнала произвольной формы (ARB)
• Возможность редактирования СПФ без подключения к ПК
• Режим SUM: сложение 2-х выходных сигналов
• Встроенный частотомер до 150 МГц
• Синхро -вход и –выход
• Большой цветной графический ЖК-дисплей (TFT)
• Интерфейс USB (сохранения/загрузки данных с USB-flash)
• Программное обеспечение для формирования сигналов произвольной формы (ARB)

Выходные параметры
Частотный диапазон	1 мкГц…25 МГц
Разрешение	1 мкГц
Погрешность установки частоты	± 2х10-5
Выходной уровень	1 мВ…10 В пик-пик (на 50 Ом) 2 мВ…20 В пик-пик (без нагрузки) 1 мВ…5 В пик-пик (на 50 Ом в диапазоне 20 МГц – 25 МГц) 2 мВ…10 В пик-пик (без нагрузки в диапазоне 20 МГц – 25 МГц)
Синусоида
Коэффициент гармоник	-55 дБн 0…200 кГц, -50 дБн 200 кГц …1 МГц, -35 дБн 1 МГц …5 МГц, -30 дБн 5 МГц …25 МГц,
Постоянное смещение
Диапазон	± 5 Впик на нагрузке 50 Ом (AC+DC) ± 10 Впик без нагрузки (AC+DC) ± 2,5 Впик на нагрузке 50 Ом (AC+DC в диапазоне 20 МГц – 25 МГц) ± 5 Впик без нагрузки (AC+DC в диапазоне 20 МГц – 25 МГц)
Меандр
Время нарастания/спада	≤ 25 нс
Выброс	<5%
Скважность	перестраиваемая: 1%... 99% (до 100 кГц), 10%…90% (до 1 МГц) фиксированная: 50% (до 25 МГц)
Пила, треугольник
Диапазон частот	1 мкГц…1 МГц
Нелинейность	<0,1%
Перестраиваемая скважность	0,0…100,0%
Импульс
Период повторения импульсов	40 нс…2000 с
Длительность импульса	20 нс…1999,9 с
Выброс	<5%
Джиттер	0,002% + 10 пс
АМ, ЧМ
Формы несущей	Синус, меандр, треугольник, пила. (импульс и произвольная форма - только АМ)
Модулирующее колебание	Синус, меандр, треугольник, пила
Источник модуляции	Внешний/внутренний
Частота модуляции	2 мГц…20 кГц
Коэффициент АМ	0%...120%
Частота девиации	DC…25 МГц (пик.)
ФМ
Форма несущей	Синус, меандр, треугольник, пила
Модулирующее колебание	Синус, меандр, треугольник, пила
Источник	Внешний/внутренний
Частота модуляции	2 мГц…20 кГц
Девиация	0°...360°
ЧМН
Формы несущей	Синус, меандр, треугольник, пила, импульс
Модулирующее колебание	50% скважности меандра
Внутренний источник	2 мГц…100 кГц
Диапазон частот	1 мкГц…25 МГц
ГКЧ
Виды сигналов	Синус, меандр, треугольник, пила
Режим свипирования	Линейный или логарифмический
Диапазон частот	Как у основного сигнала
Цикл свипирования	1 мс…500 с
Пакетный режим
Формы сигналов	Синус, меандр, треугольник, пила
Диапазон частот	1 мкГц…25 МГц
Число пакетов (циклов)	1…65535 циклов или бесконечно
Нач/конеч. фаза	-360°…+360°
Период повторения	1 мс…500 с
Произвольная форма
Частота дискретизации	120 МГц
Частота повторения	60 МГц
Длина памяти	4к точек
Разрешение ЦАП	10 бит
Память	10 ячеек
Режим сложения
Формы несущей	Синус, меандр, треугольник, пила, импульс, шум
Моделирующее колебание	Синус, меандр, треугольник, пила
Частота модуляции	2 мГц…20 кГц (внутр.), 0…20 кГц (внеш.)
Глубина сложения	0%...100,0%
Источник модуляции	Внешний/внутренний
Частотомер
Диапазон частот	5 Гц…150 МГц
Разрешение	Разрешение
Входное сопротивление	1 кОм (1 пФ)
Чувствительность	35 мВскз…30 Вскз
Общие данные
Напряжение питания	100…240 В, 50 / 60 Гц
Потребляемая мощность	25 Вт макс
Интерфейсы	USB
Экран	Диагональ 9 см (320 х 240 точек) цветной TFT LCD
Рабочие условия	Температура: 0…40 °C; влажность: ≤ 80 %
Условия хранения	Температура: -10…70 °С; влажность: ≤ 70 %
Габаритные размеры	107 × 266 × 293 мм
Масса	2,5 кг

• Генератор AFG-72225;
• Сетевой шнур;
• Соединительный кабель BNC-«зажим» - 2 шт.;
• Диск с ПО;
• Руководство по эксплуатации.
